MX ANYWHERE 2 스위치 교체

목표 : MX ANYWHERE 2 스위치 교체, C타입 변경 가능하다면 변경

준비물 : 커터칼 혹은 헤라(바닥 스티커 제거용), 십자드라이버, 마우스 스위치(카일 저소음 적용),
             납땜 기구



1. 하우징 분해

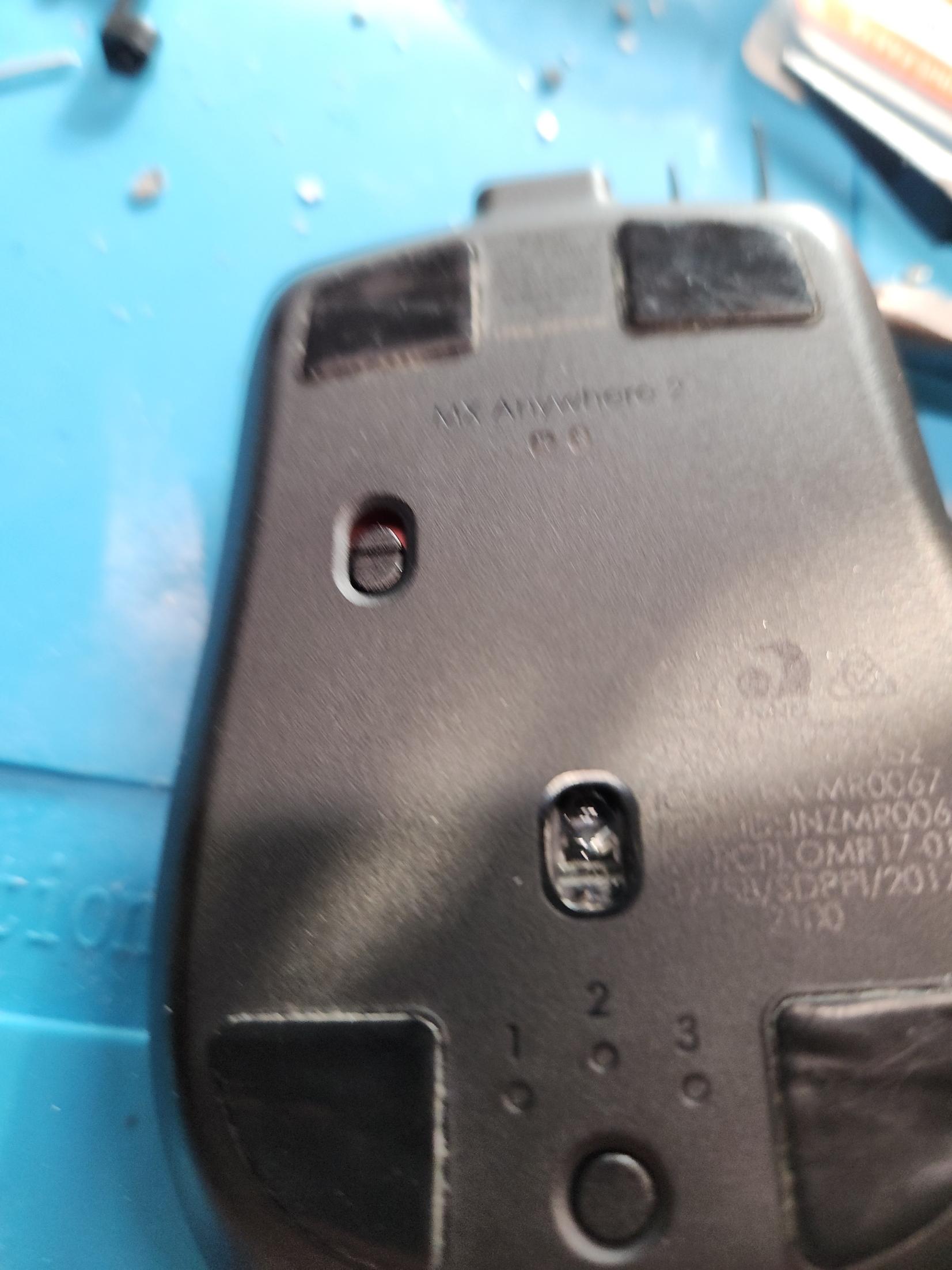

✓ 맨 밑 스티커를 제거해주셔야 합니다. ( 커터칼 등으로 살짝 들어 올려주시면 됩니다.)
이때 반만 제거를 하신 뒤 나사를 제거하고, 다시 붙여주시는게 좋습니다. 잃어버리는걸 방지할 뿐만 아니라 접착제 부분이 공기와 닿아서 접착력을 잃는 걸 최소화하기 위함입니다.

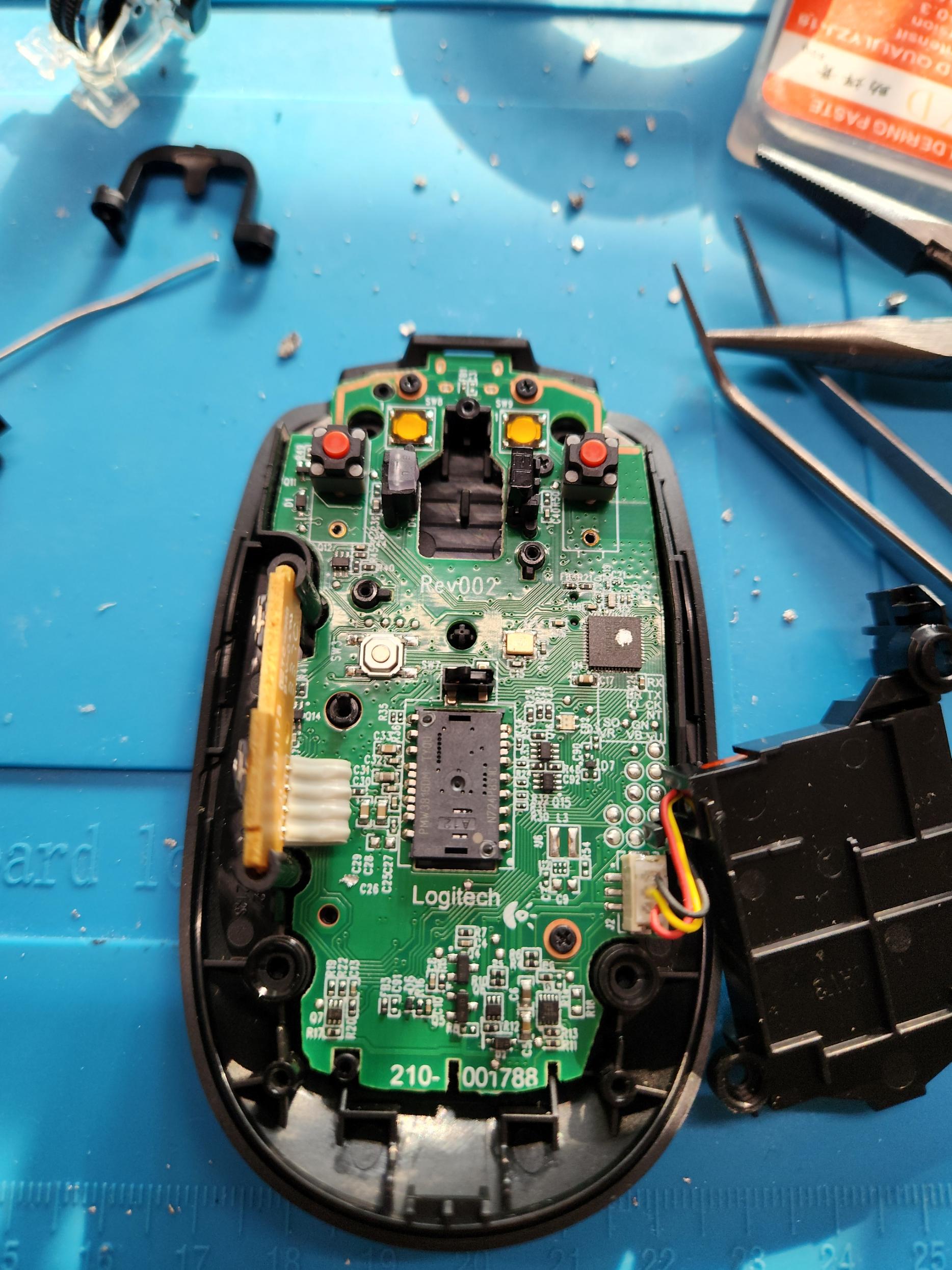

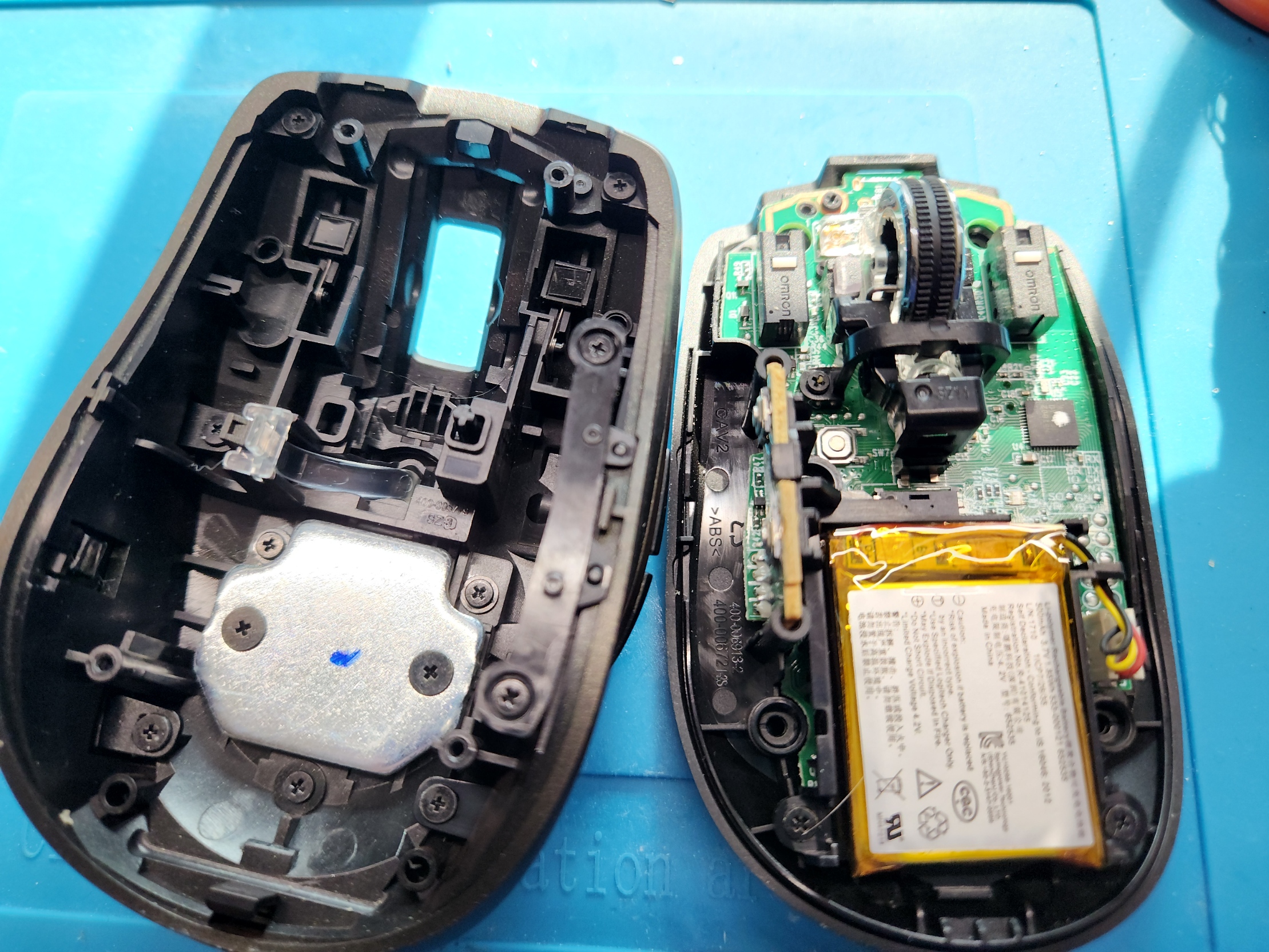

나사 4개를 제거하면 간단하게 열립니다.

-배터리 케이스에 있는 나사 3개를 제거하면 배터리는 분해가 됩니다.

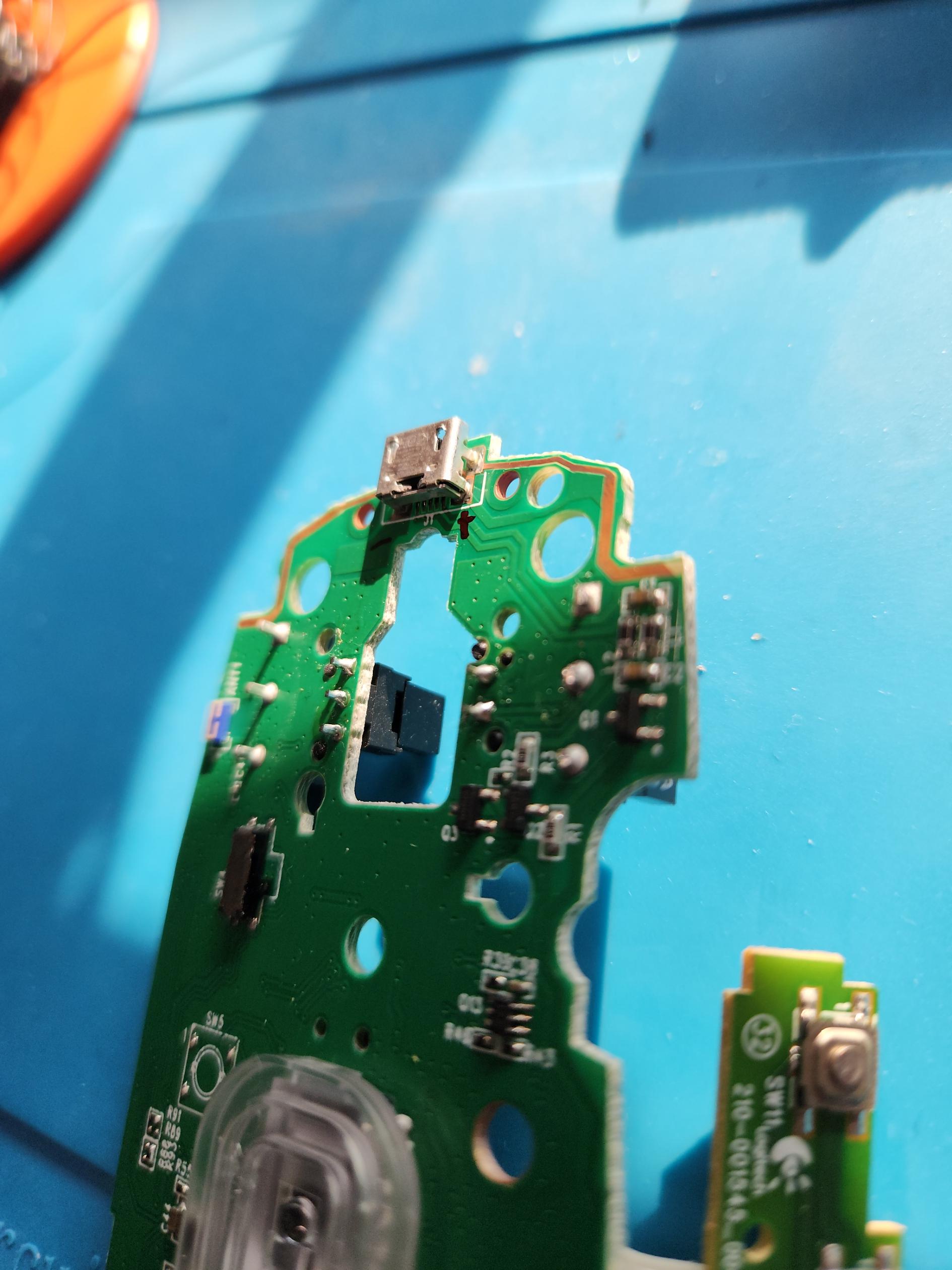

휠 등을 제거하고, 기판을 뒤집어서 확인을 했습니다.

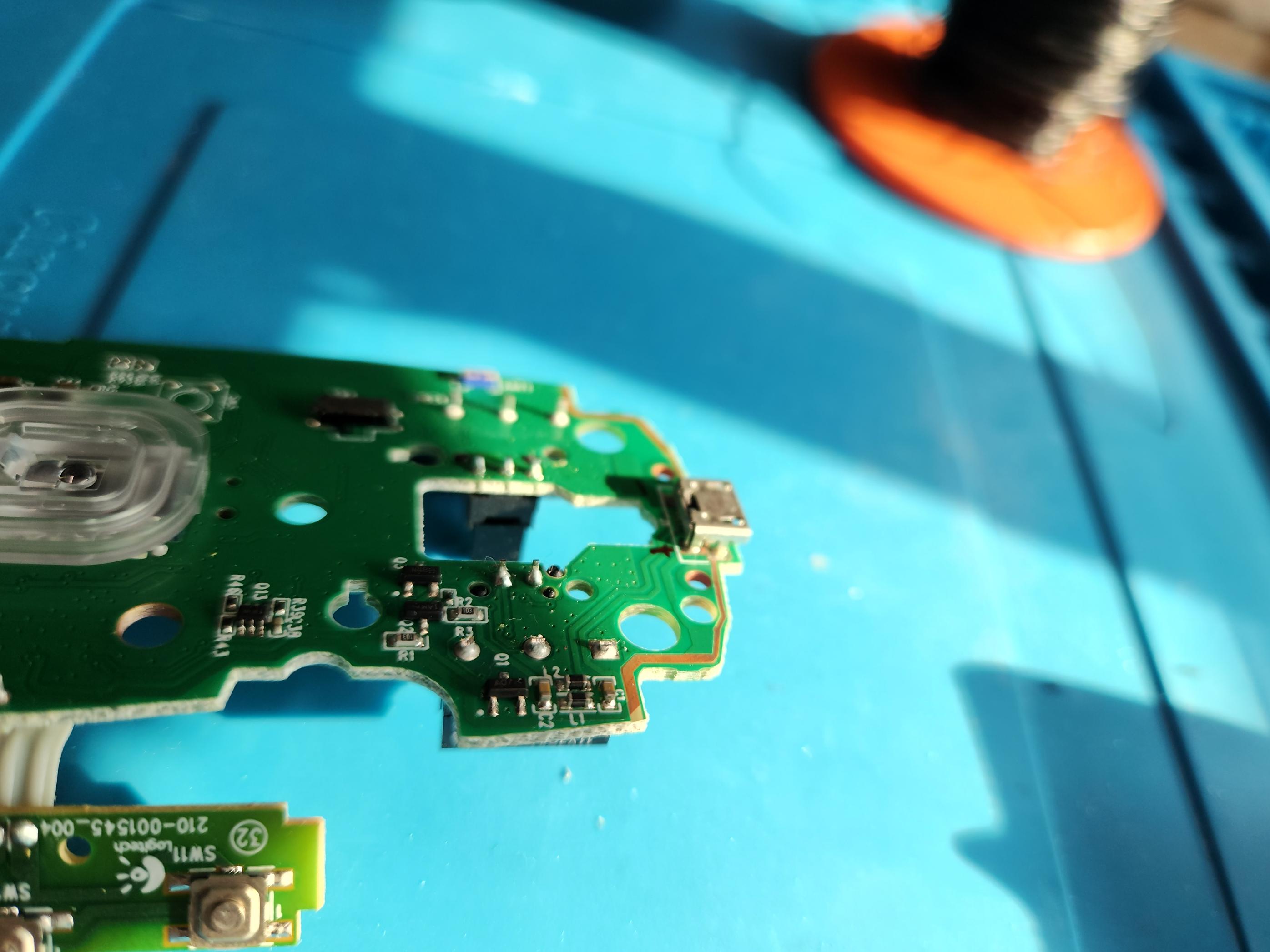

사진 기준으로 가장 우측이 +, 가장 좌측이 - 가 들어오는 핀입니다만 하우징과 기판 간섭으로 C타입을 적용하기 힘들어 보여 적용하진 않았습니다.

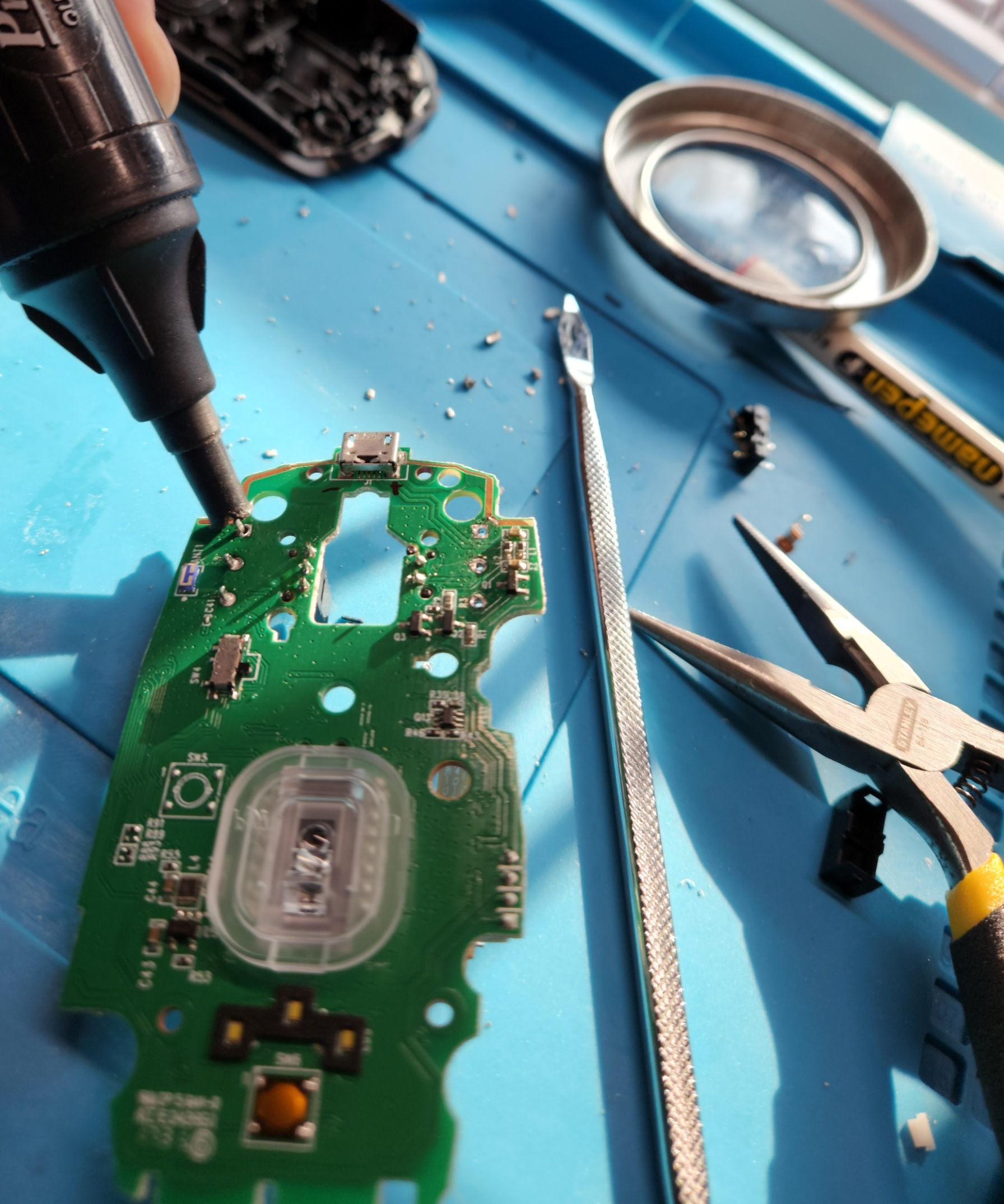

귀찮음으로 인해 그냥 실리콘 패드에 두고 디솔더링을 진행했습니다.

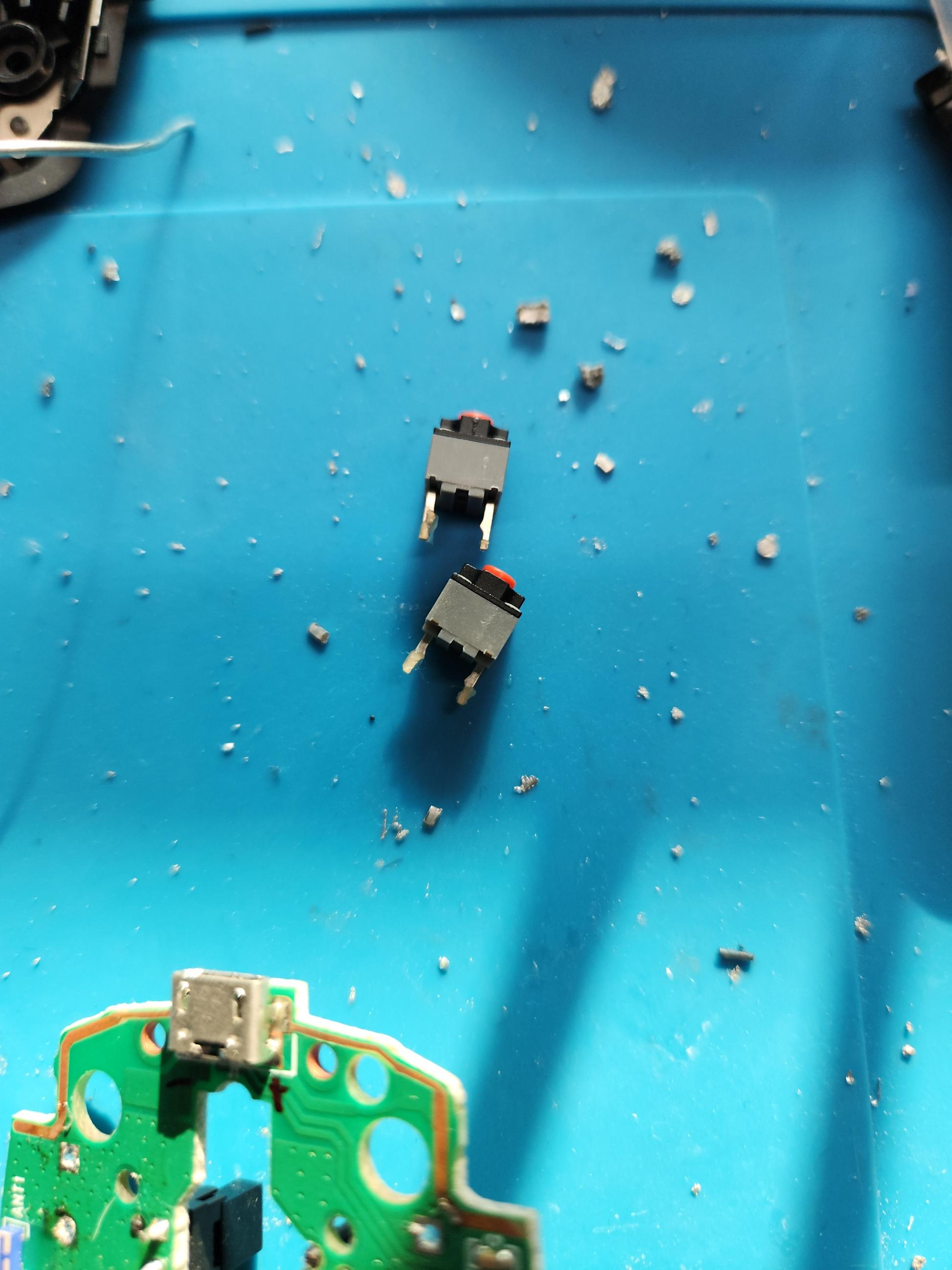

마우스 스위치 핀을 잘라주고 납 흡입기로 흡입하면 조금 더 편하게 디솔더링이 가능합니다.

대부분의 마우스 기판은 스위치 위치가 표시되어 있습니다.

기존 스위치가 있던 부분에 흰색 줄이 있는데 그곳에 스위치 버튼이 위치하게 땜을 해주면 됩니다.

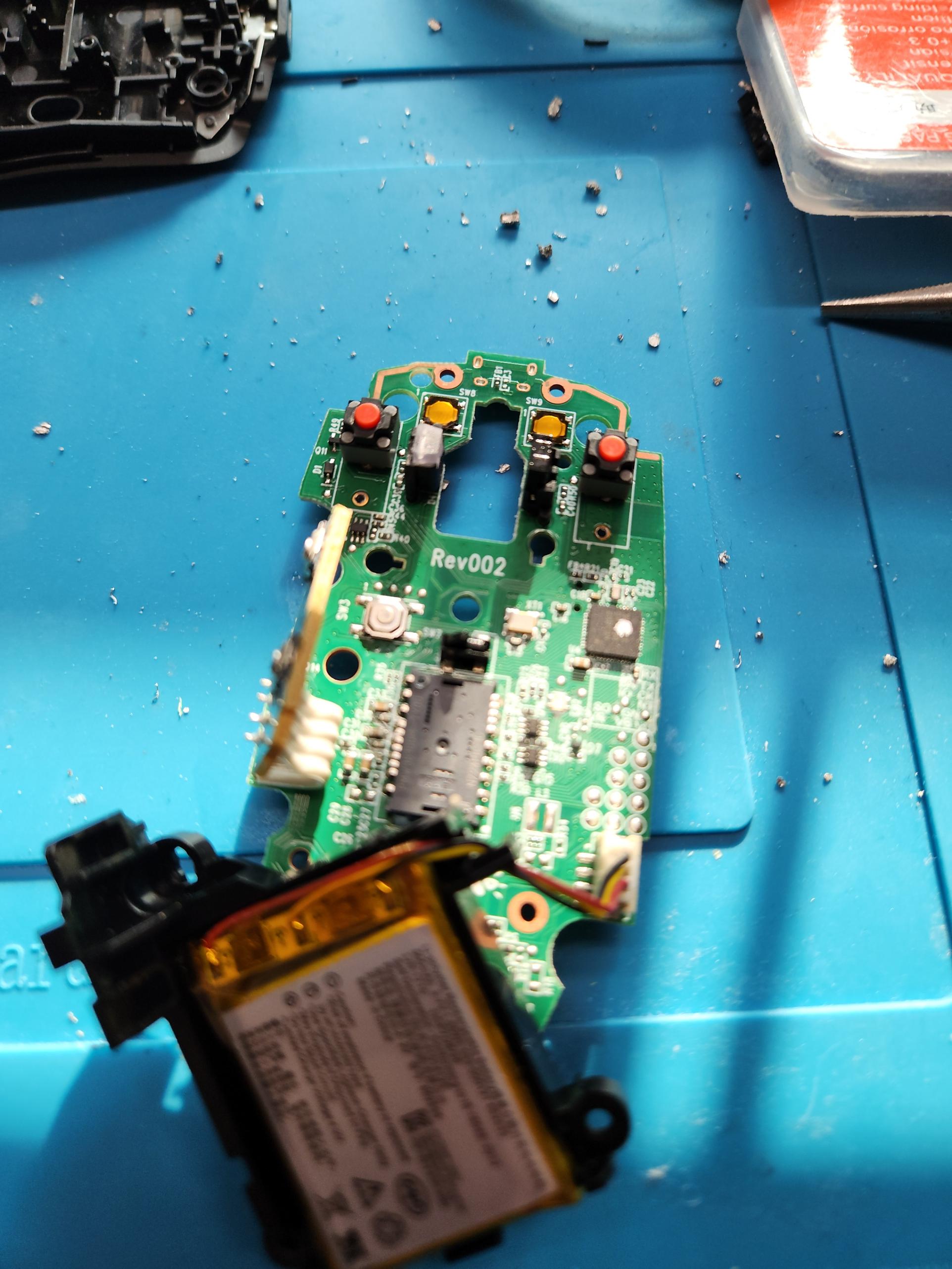

스위치를 땜해주고, 배터리를 가조립해준 상태로 테스트를 해보았습니다.

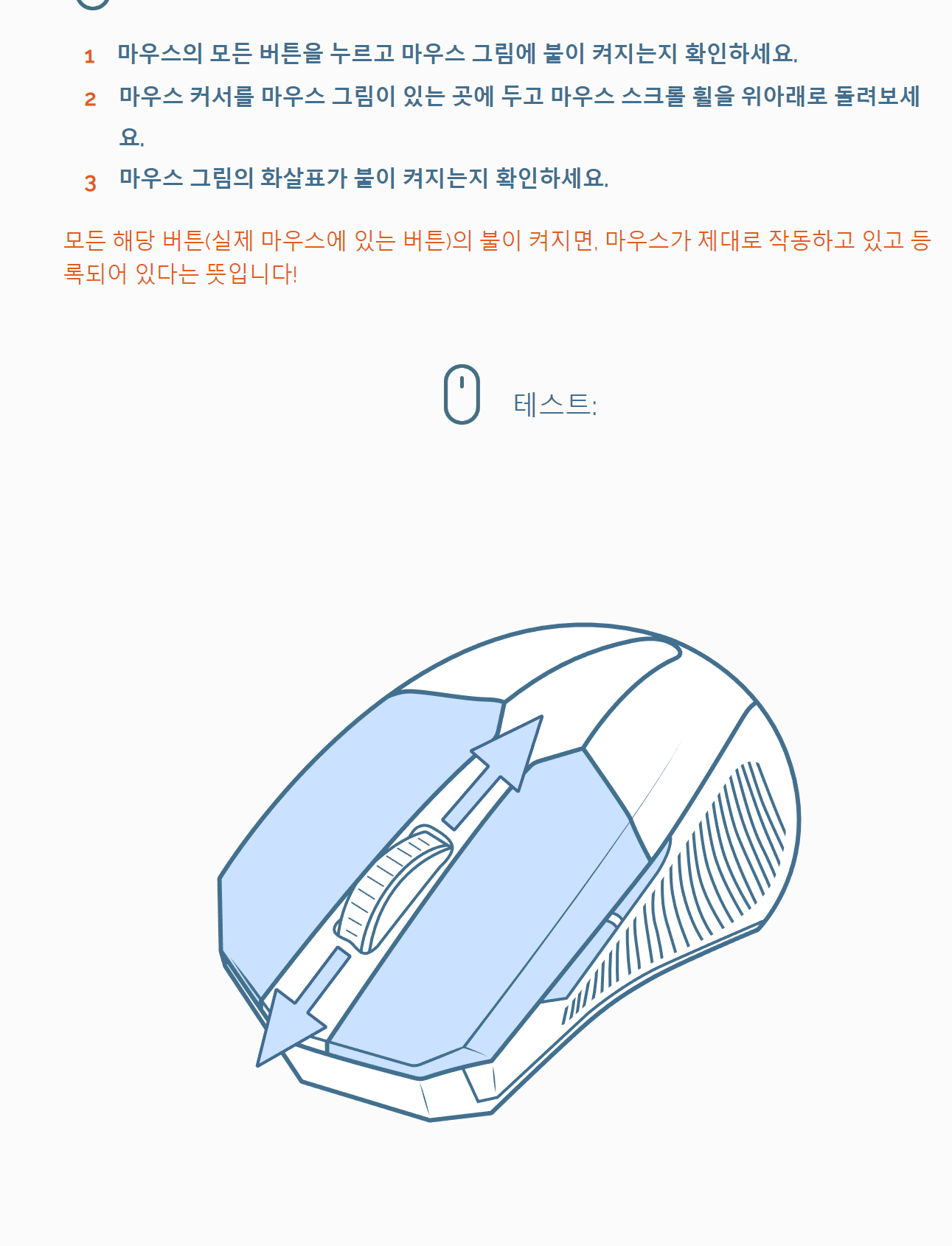

정상적으로 작동하네요 (https://www.onlinemictest.com/ko/mouse-test/)





테스트를 끝냈으니 조립을 할 차례입니다.

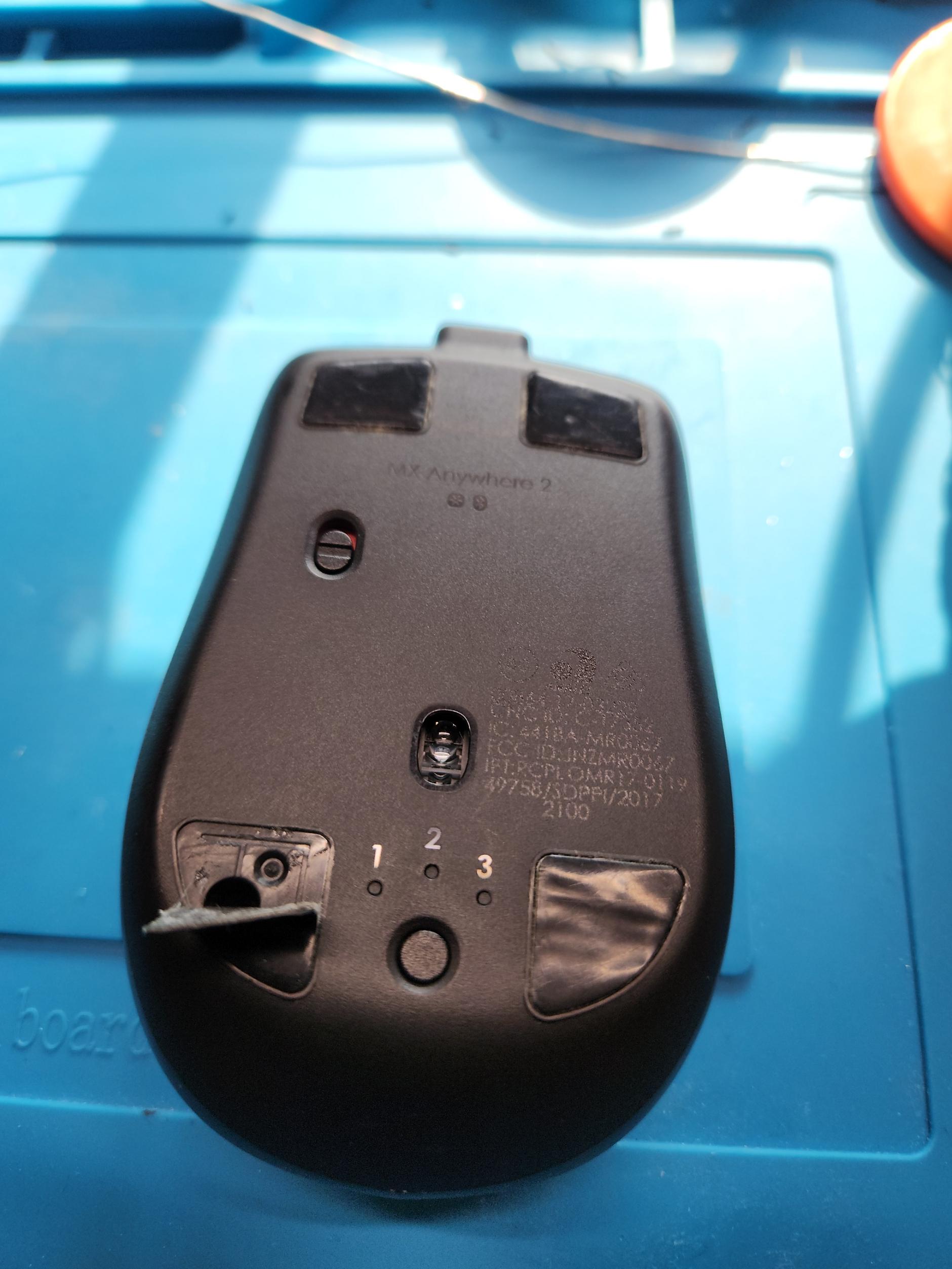

사진에 보이는 위치별로 나사가 들어갑니다.
마우스 기종마다 다르지만, 틸트 스위치가 들어가는 모델들은 스프링이 있는 경우가 많습니다. 주의를 해주셔야 합니다.

또한, 전원 ON/OFF 버튼이 바닥에 있기 때문에 까먹고 조립하신다면.. 다시 전부 분해를 하셔야 하니

주의해서 조립하면 완성입니다.
