테스트용 항공 케이블 만들기

재밌는걸 발견해버렸습니다.

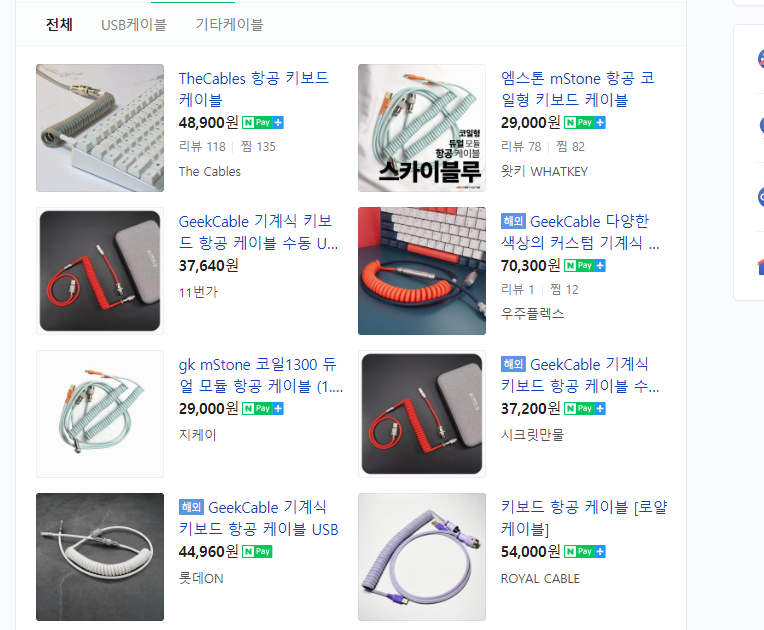

커스텀 항공케이블로 검색해서 나오는 제품들이 있는데 내 생각엔 너무 비싼듯 했다.

그래서 660M에 사용할 항공 케이블을 만들어보기로 했다.

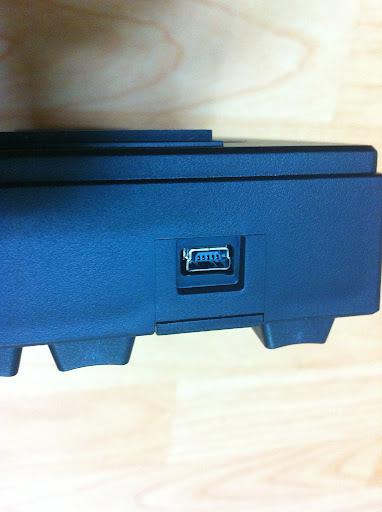

레오폴드는 아직도 미니 5핀을 사용하고 있습니다.

왜 아직도..



그래서 구상을 'mini 5pin to C 타입 컨버터를 꽂은 후 C 타입 항공케이블 (서큘러케이블)을 만들어서 사용해보자'로

잡았습니다.



https://url.kr/1toncv

2187.0₩ 5% OFF|타입 C USB 3.1 암 미니 USB 수 충전 충전기 컨버터 데이터 케이블 코드 어댑터|Computer Ca

수 없이 검색해서 적당한 크기의 컨버터를 찾았습니다.

역시 알리.. 정 없으면 직접 만들려고 했는데 그럴 수고를 덜었습니다.



https://url.kr/je8vx7

1907.0₩ 7% OFF|1 세트 GX12 2/3/4/5/6/7 핀 RS765 12MM 에어로 타입 버트 플러그 소켓 공중 플러그 항공 커

서큘러 잭 입니다. GX12 4P 로 주문하면 됩니다.



https://url.kr/ogcu8h

1494.0₩ |IQiuhike 208 색상 파라코드 550 로프 타입 III 7 스탠드, 100FT 50FT 파라코드 코드 로프 생존 키

저는 파라코드로 케이블을 감싸줬습니다. 다양한 색상이 있어서 좋더라고요

https://url.kr/sbejip

717.0₩ 10% OFF|1/2/5pcs 골드 도금 유형 C USB A USB B 미니 USB 마이크로 커넥터 잭 테일 소켓 커넥터 포

케이블을 2개를 만들 예정인데, C to C , C to USB-A 를 만들 예정입니다.

C 단자 케이블 남는게 집에 있기 때문에 C 타입 2개 혹시 모를 실패를 대비해 USB-A 타입 2개를 주문했습니다.



*만약 집에 남는 케이블을 이용하지 않고 직접 만드실거라면

https://url.kr/iu7tkl

5879.0₩ |구리선 28 26 24 22 20 18 16 AWG PVC 자켓 채널 시스, 2 3 4 5 6 7 8 9 10 코어 절연 신호 제어 케이블

꼭 이 케이블을 구매하라는것은 아니지만, 22AWG 4core 케이블 정도면 충분할거라 생각됩니다.



그리고 마무리에 사용 할 수축튜브 정도가 있으면 됩니다.







제목을 테스트라고 작성한것은 아직 C 타입 숫단자와 C to mini 5pin 컨버터가 도착하지 않았기 때문입니다.

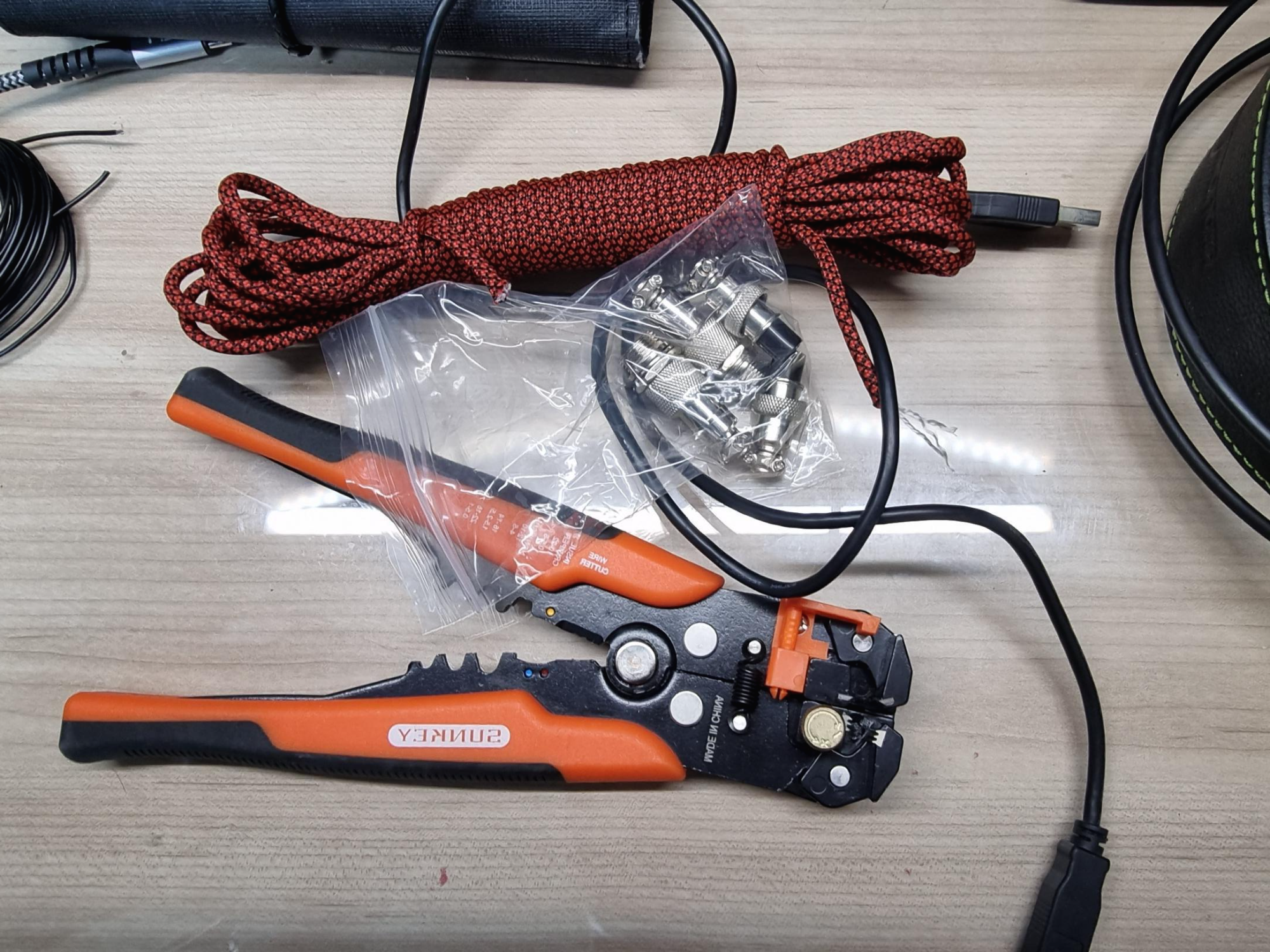

집에서 뒹굴고 있는 5핀 usb 케이블을 이용했습니다.



1. 사진에 보이는 파라코드의 흰색 코어실을 뽑아줍니다.

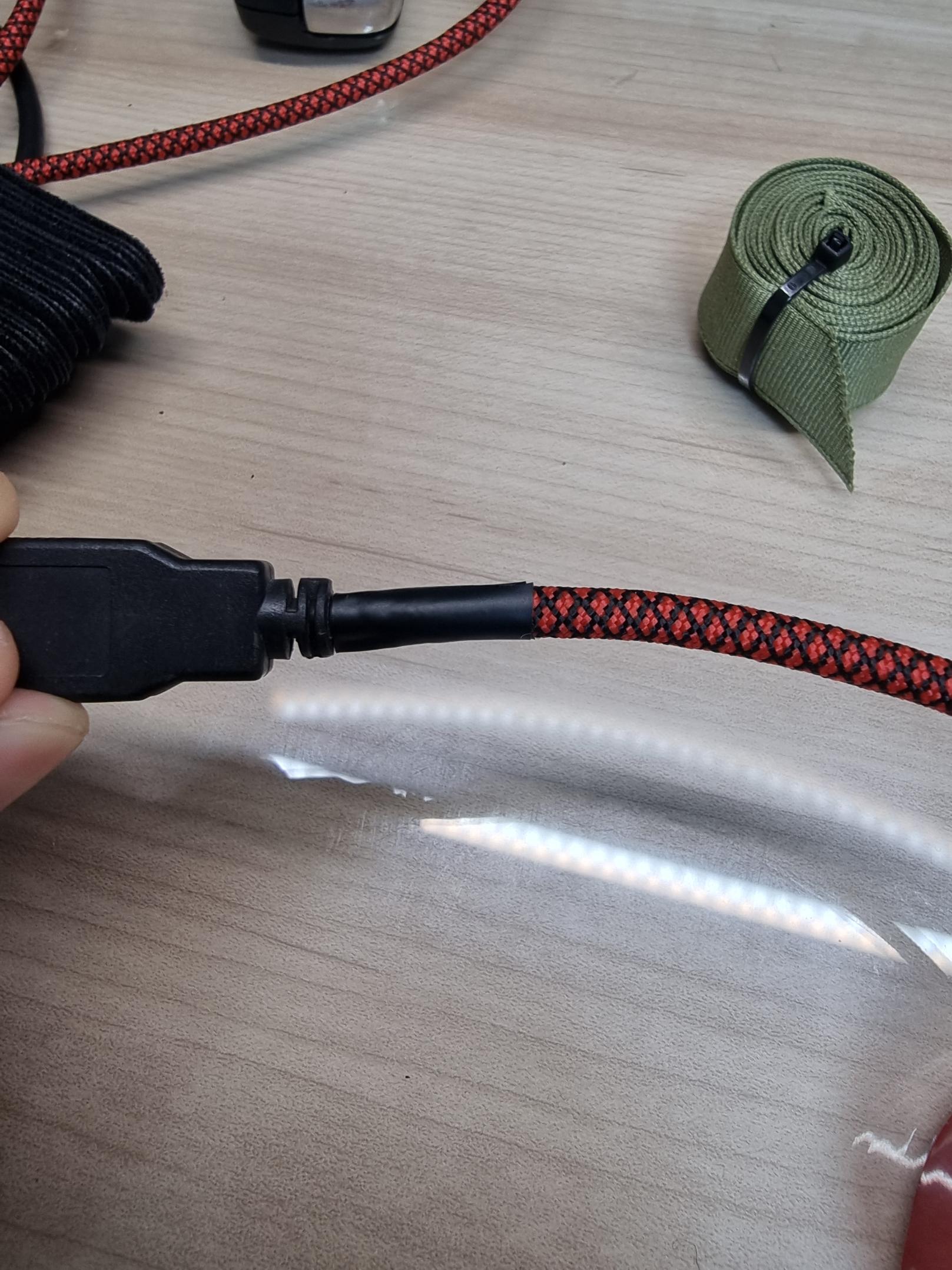

2. 파라코드를 USB 케이블에 씌워줍니다.

원래는 테이프로 고정을해주고, 수축튜브로 한번 더 고정해주면 단단히 고정됩니다만.. 테스트용이라

3. 적절히 납땜을 해주도록 합니다.

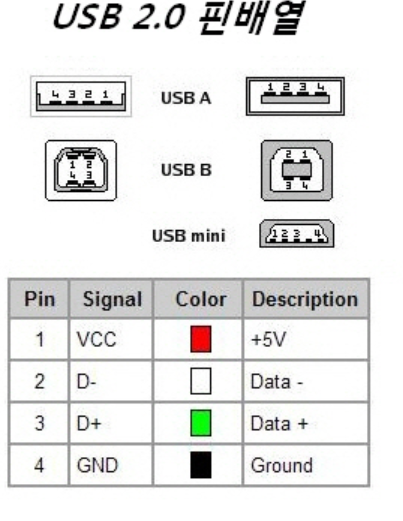

써큘러 잭에 보면 1번 부터 4번까지 핀 번호가 있습니다. (4핀 기준)

색상에 맞춰서 연결해주도록 합니다.

(C 핀 땜은 다음 게시글에 작성하겠습니다.)



4. 마찬가지 작업을 반대편에서도 해줍니다.

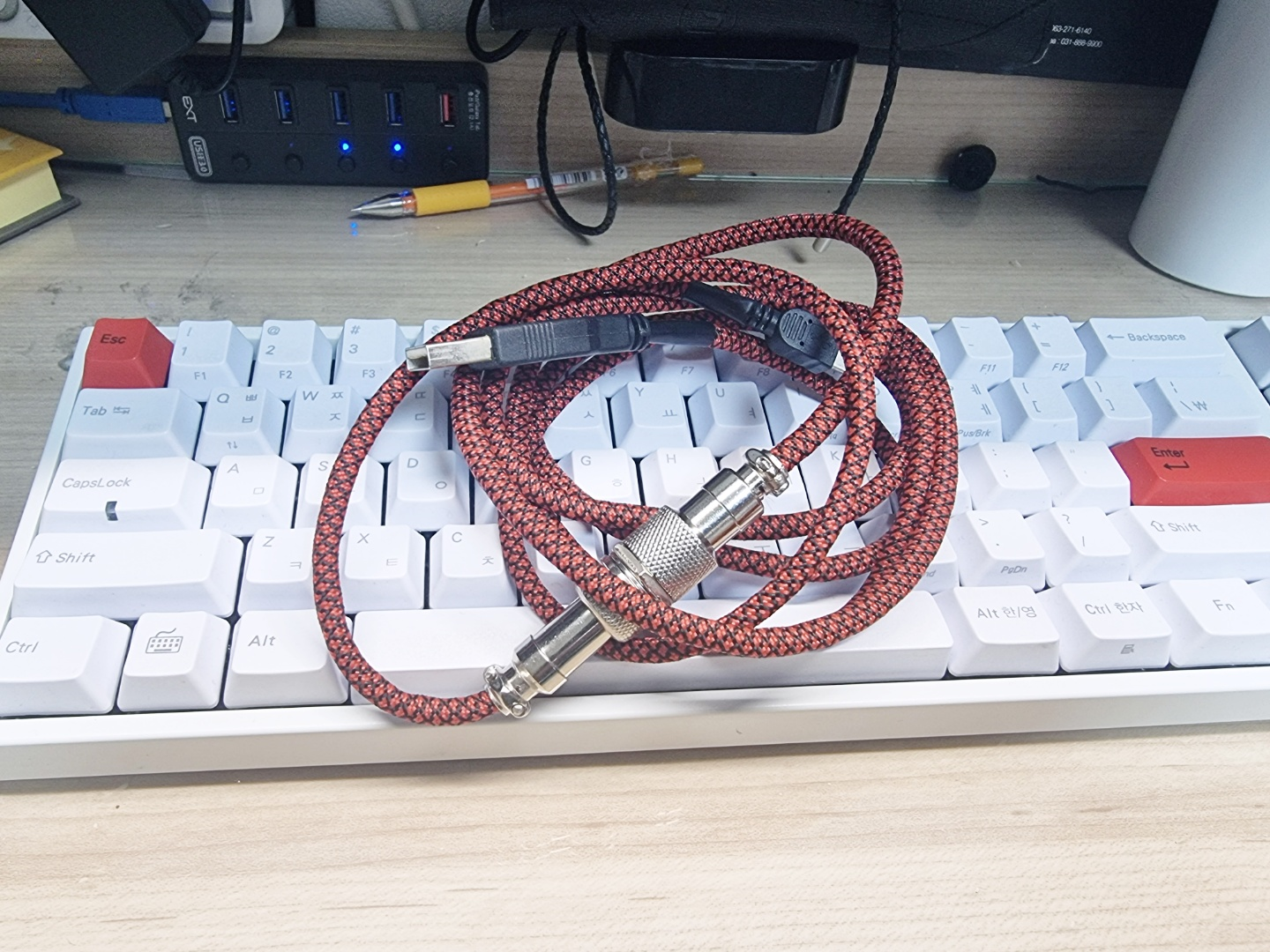

완성

테스트용으로 만들었지만, 인식도 잘 됩니다.



비용 : 하나 만드는데 약 6100원 정도?
