헤드폰 DIY (3.5파이 AUX)

갖고 있는 ATH M50 흰색

오디오테크니카 모니터링 헤드폰인 ATH-50입니다.

후속작 M50X와 차이점으로는 Removable 3.5파이 케이블이 지원하지 않으며,

저렇게 둘둘 말린 케이블로 인해 무겁습니다....

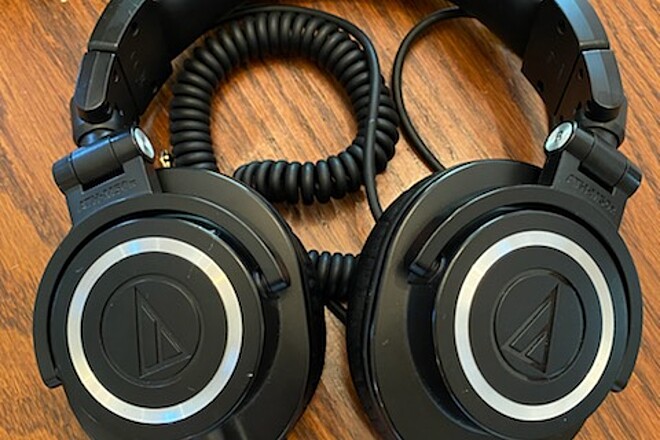

ATH-M50 스프링케이블..

특히 밴드쪽 가죽부분이 닳기 시작하면서 이어패드와 밴드커버, 그리고 3.5파이 암단자를 알리에서 주문했습니다.

ko.aliexpress.com/item/4000453082421.html?spm=a2g0s.9042311.0.0.27424c4dRW7DSm

US $0.96 28% OFF|5PCS PJ392 스테레오 여성 Sockect 잭 3.5 오디오 헤드폰 커넥터 3.5mm 스테레오 헤드폰 오

ko.aliexpress.com/item/4000724021740.html?spm=a2g0s.9042311.0.0.27424c4dRW7DSm

US $7.43 21% OFF|오디오 테크니카 ATH M50X M50 M40X M40 M30X M20X 범퍼 귀마개 커버 쿠션 컵 용 KQTFT 교체 용

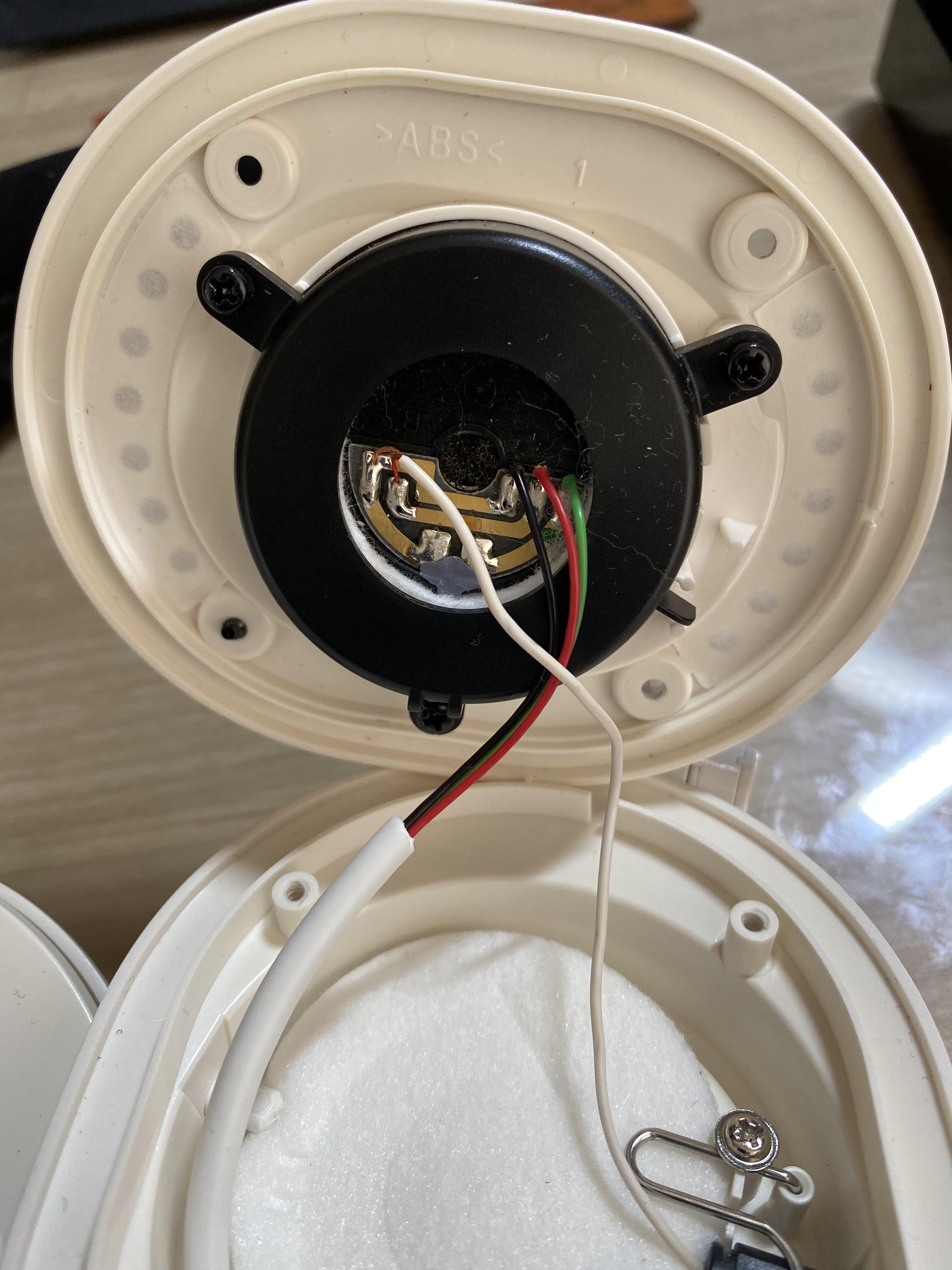

이어패드를 분리하면 나사가 있고, 그걸 풀면 드라이버 유닛이 보입니다.

조금 설명을 하면

빨간색, 초록색 : 각각 좌 우측 / 검은색 : GND / 흰색 : 반대 유닛으로 보내는 선으로

빨/초/검을 제거해주면 됩니다.

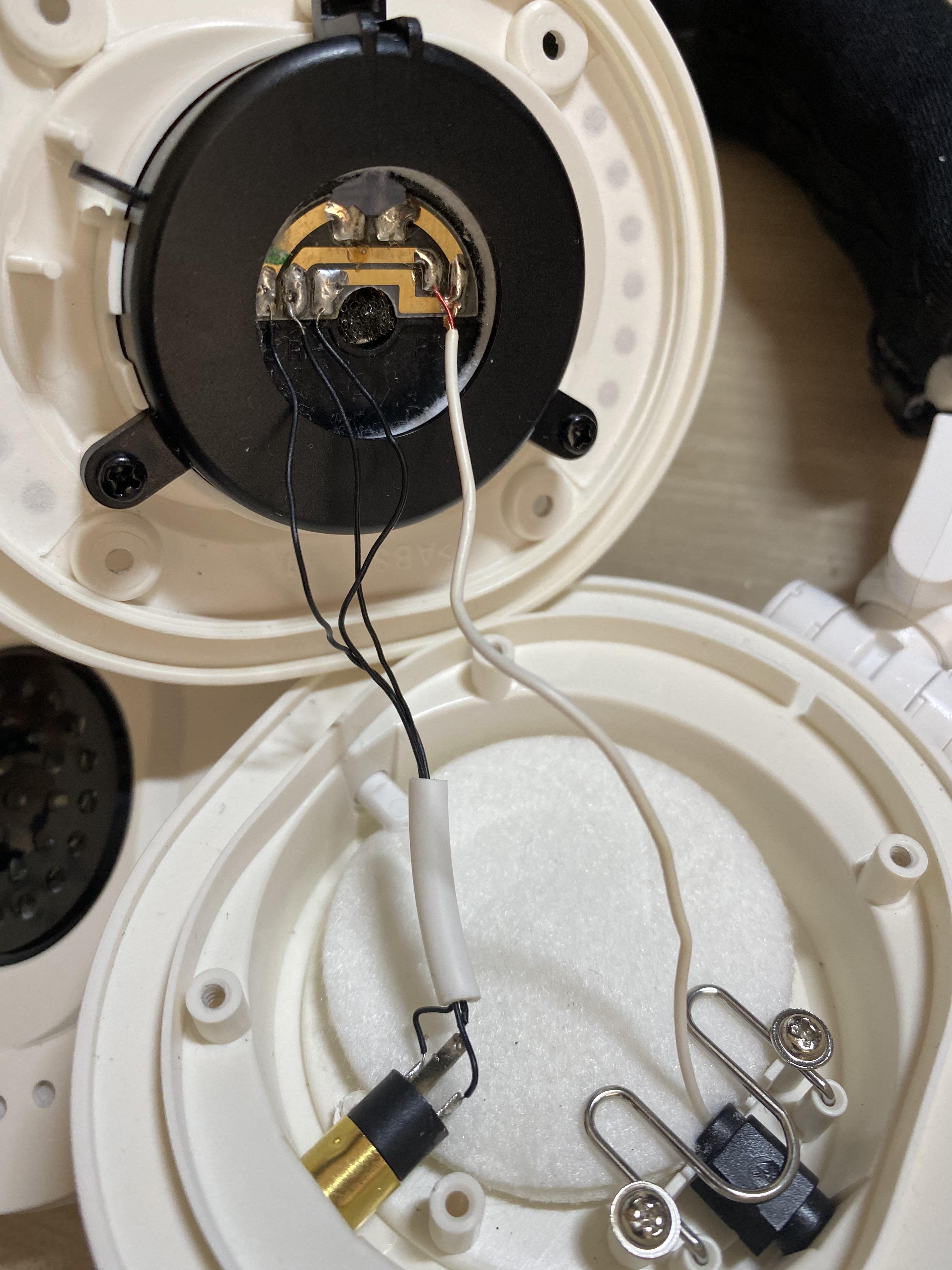

작업 완료 사진

작업 후 사진 입니다.



작업에 가장 어려웠던 점은

3.5mm 암단자를 설치하기 위해 깎아내는게 조금 어려웠습니다.
