STM32H747I-DISCO 다뤄보기

STM32 - H747 DISCO

STM32-H747 DISCO

um2411-discovery-kit-with-stm32h747xi-mcu-stmicroelectronics.pdf

1.38MB

mb1248-h747i-d03-schematic.pdf

3.97MB





MCU 사양: STM32H747XIH6

• 코어:
  • Arm® Cortex®-M7 (최대 480 MHz)
  • Arm® Cortex®-M4 (최대 240 MHz)
• 플래시 메모리: 2 MB
• SRAM: 총 1MB 이상 (AHB 및 DTCM 포함)

  항목 설명

  디스플레이	4.3인치 TFT-LCD (480x272) + 정전식 터치스크린
  메모리	128-Mbit SDRAM, 128-Mbit QSPI NOR Flash
  이더넷	10/100 Ethernet PHY (RJ45 커넥터 포함)
  오디오	SAI Audio Codec (3.5mm 잭, 마이크, 스피커 출력)
  USB	USB OTG FS & HS (Micro-B 커넥터 x2)
  카메라 커넥터	8-bit DCMI 인터페이스 지원
  확장 인터페이스	Arduino Uno V3 호환 커넥터, STMod+ 커넥터
  센서	6축 IMU (LSM6DSL), 디지털 마이크 (MP34DT01)
  디버깅	ST-LINK/V3E (온보드 디버거)
  전원 공급	USB 또는 외부 5V 입력 가능

  기본적으로 M7 코어로 다뤄본 후 M4 코어도 같이 다뤄보는 방향
  SDRAM, eMMC(혹은 SD), SRAM, Ethernet 을 다뤄보고, 가능하다면 다른 기능도 사용해볼 예정



---

• 기본적인 설정
  Ethernet을 다뤄보기 위해서는 기본적으로 설정을 바꿔줘야한다.




Reference Menual 에 보면 우선 DISCO보드에 연결된 PHY는 RMII interface를 이용하고 있으며, 크리스탈에서 25MHz를 받아와 50MHz로 만들어서 연결해준다.

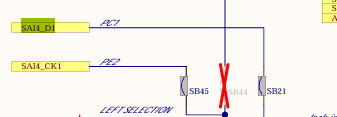

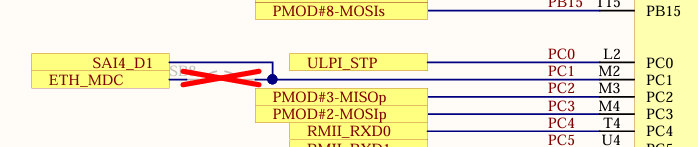

그런데 여러 기능을 붙여놓다보니 핀이 부족해서 그랬나 PHY칩과 digital microphone 이 핀을 공유하고 있다.

SB8, SB21

SB17 , R87

표시해준 위치를 메뉴얼에 맞게 세팅해주어야 한다.
