[STM32]커스텀 키보드 만들기 #3

커스텀 키보드 만들기 #0 - https://krakens.tistory.com/145

커스텀 키보드 만들기 #1 - https://krakens.tistory.com/146

커스텀 키보드 만들기 #2 - https://krakens.tistory.com/147

#3 PCB작성

회로도 편집기에서 큰 문제가 없다면 F8 버튼을 누르면 업데이트가 됩니다.

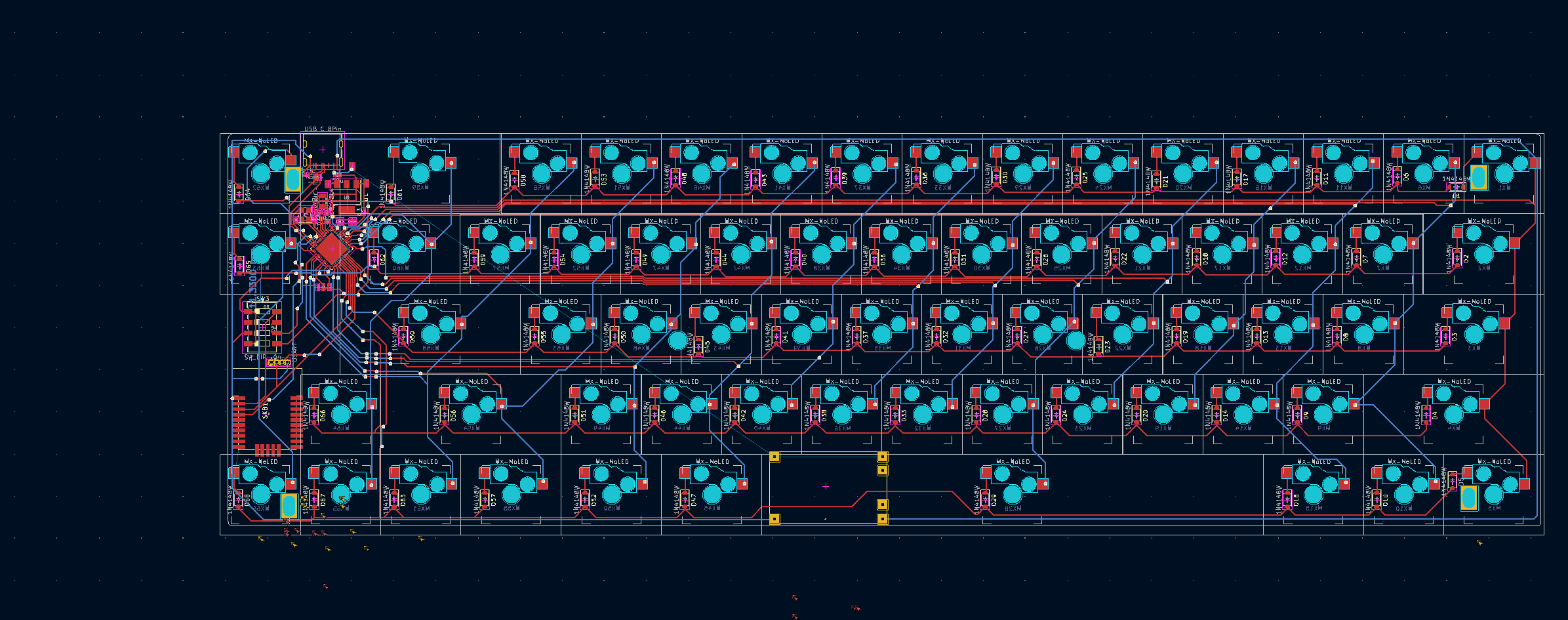

설정해두었던 풋프린트 들이 전부 배치되었습니다. (수정하기전 풋프린트 입니다.)

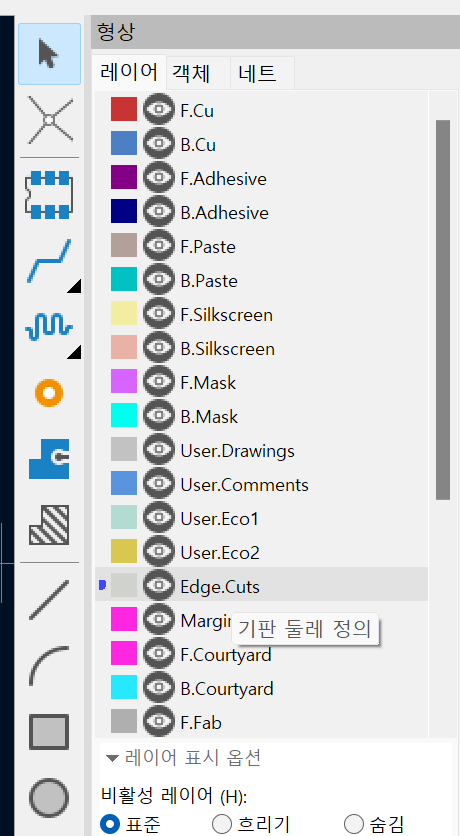

Edge.Cuts 설정

우선 기판의 크기를 설정해줘야 합니다.
내가 어느정도 크기의 PCB를 만들것인지 입력한다고 생각하면 됩니다.

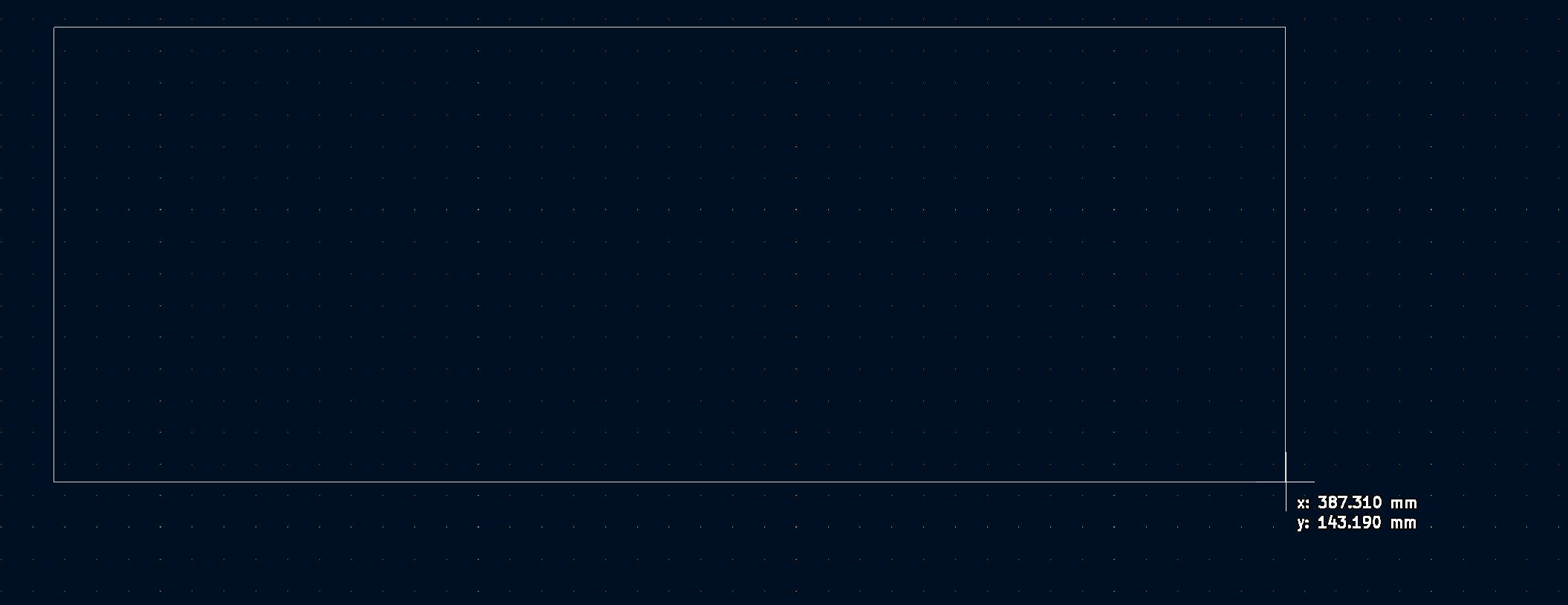

이런식으로 PCB의 크기에 맞춰서 그려줍니다.

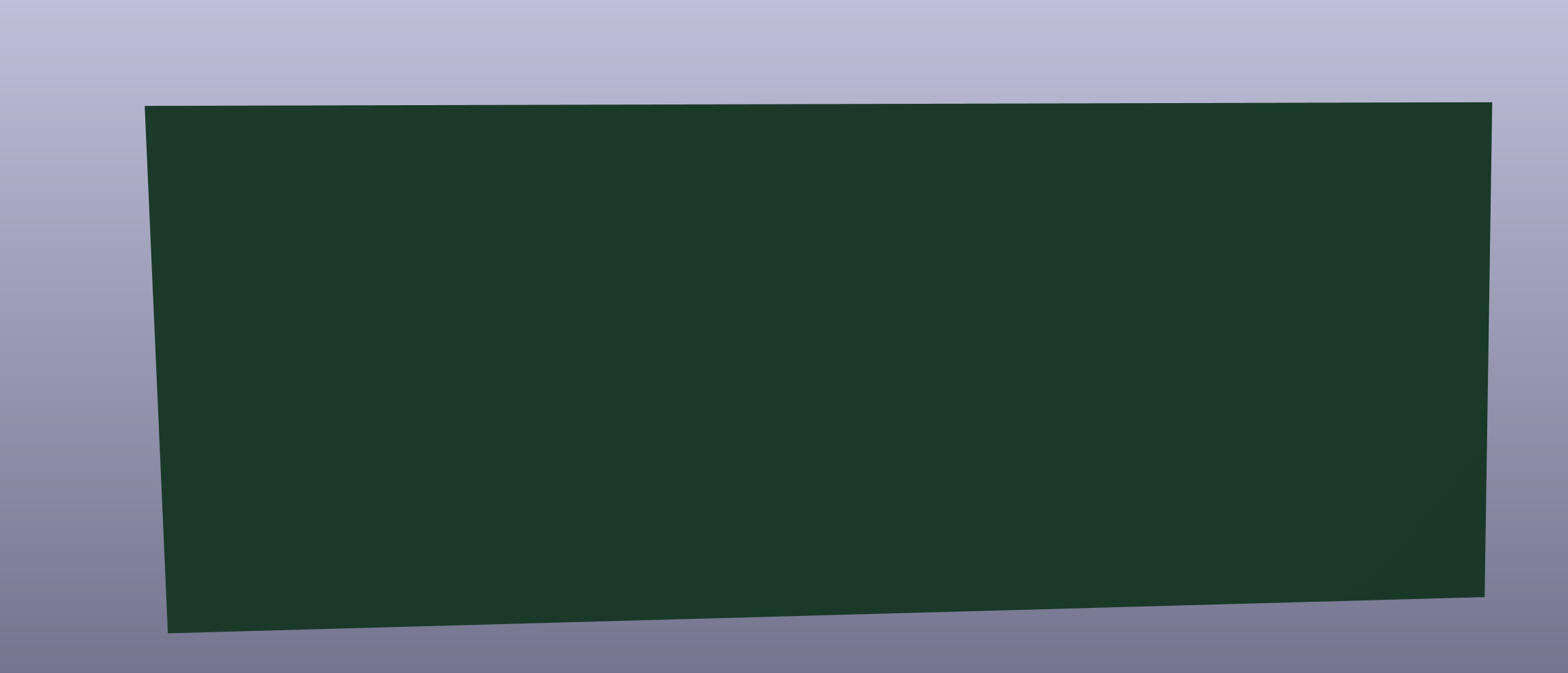

우측 사진은 3D 뷰어를 통해 본 PCB 기판 입니다.

(PCB 기판을 둥글게 깎는 법)

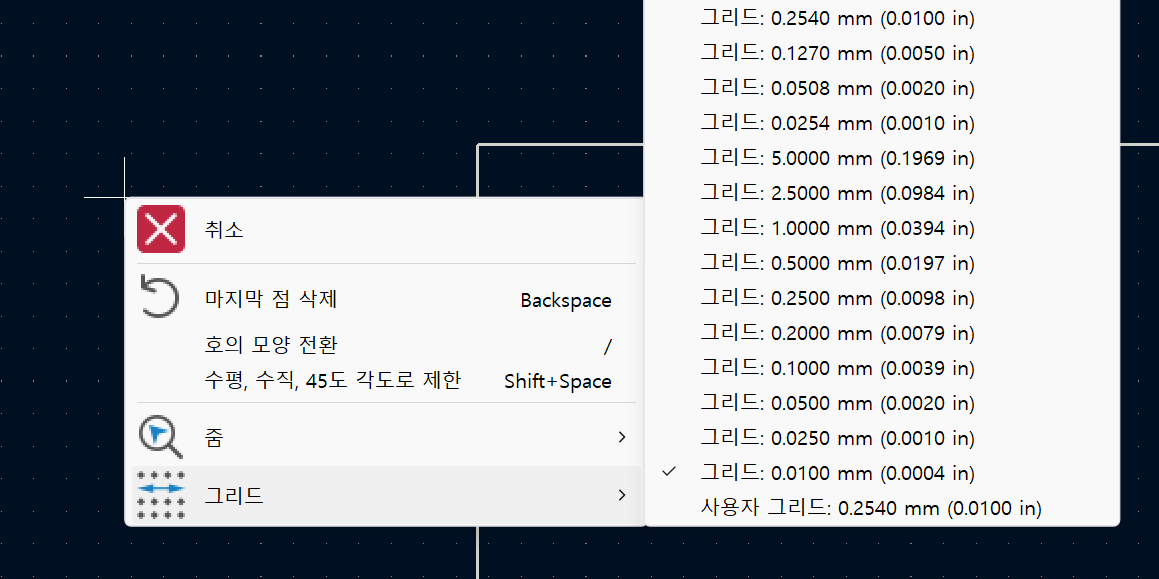

그리드를 설정해주고

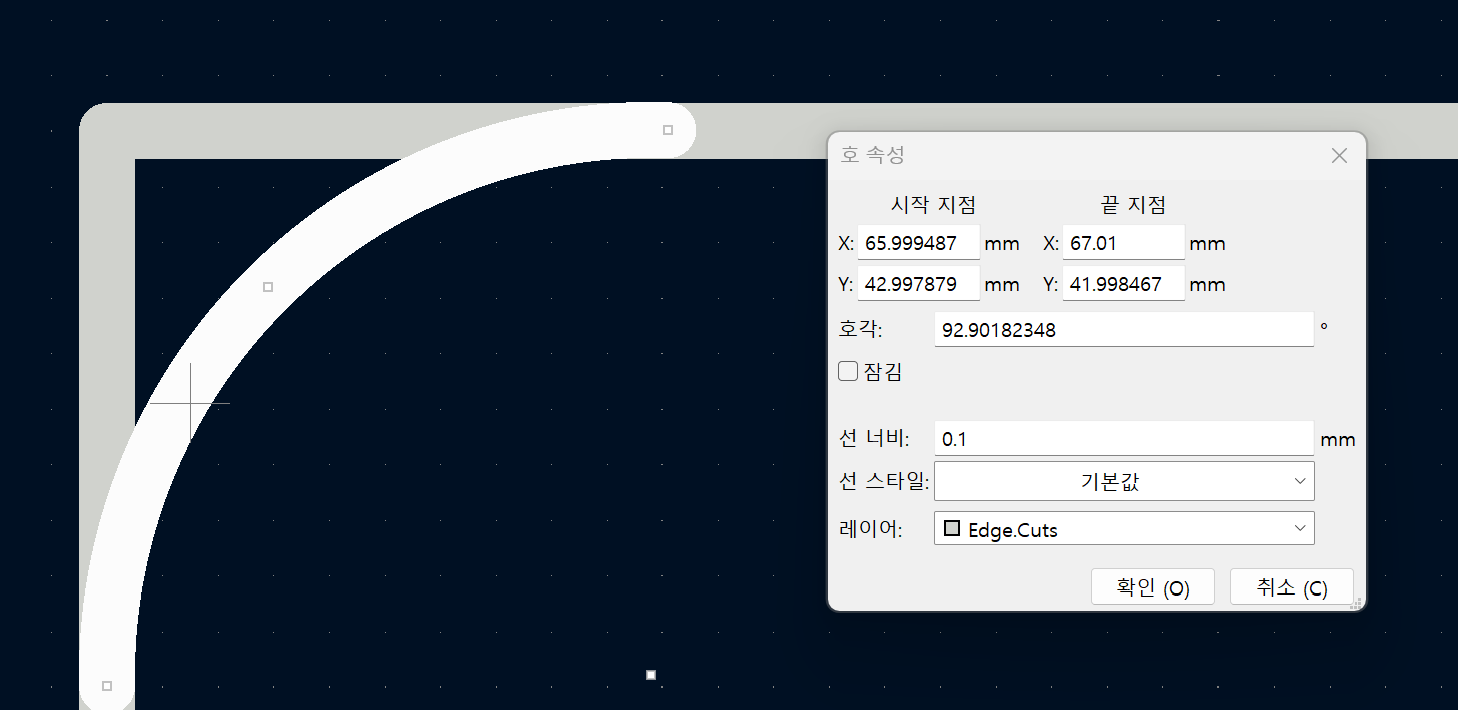

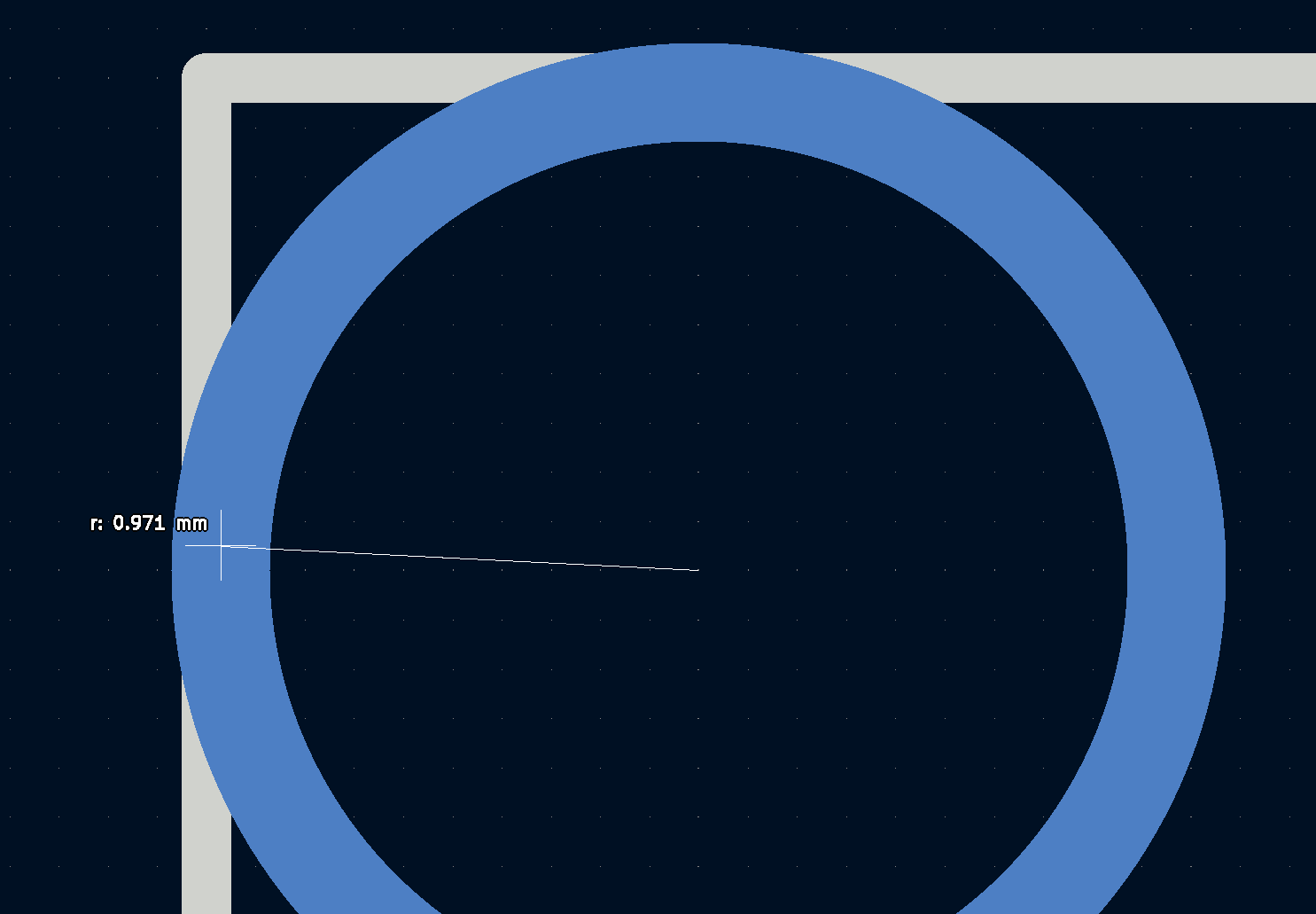

호를 통해 원하는 크기를 정해봅니다.
이번에는 반지름 1mm로 설정해보았습니다.

모깍기 기능을 사용해보겠습니다.

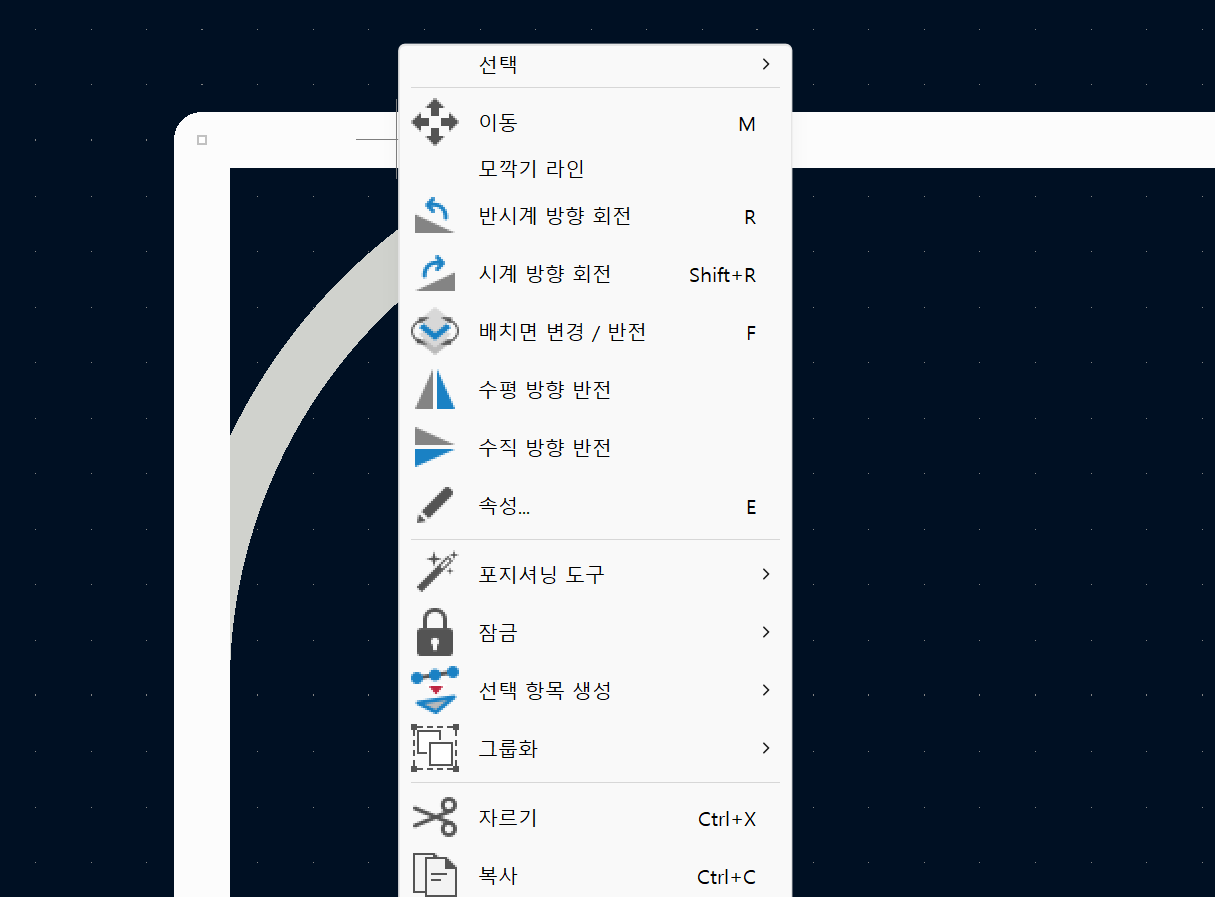

원래 그렸던 기판을 우클릭해주면 모깍기 라인이 나옵니다.

1mm를 설정하고 확인을 눌러주면

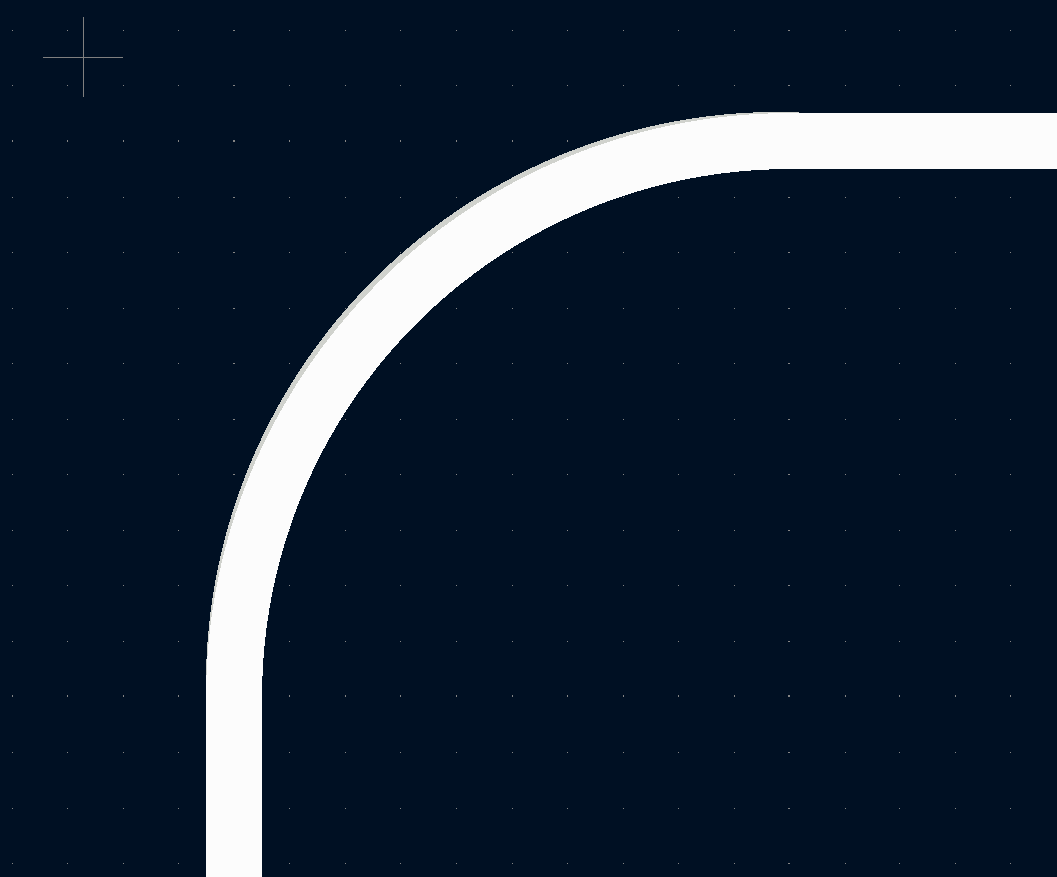

네 부위 전부가 1mm로 깎입니다.
