레오폴드 FC750R 블루투스 개조 #3

1. 납땜에 들어가기 전에..

✓ PCB 가공하기

제가 작업한 레오폴드는 양면 기판입니다. 각 키보드마다 다르겠지만, 제대로 동작을 하기 위해선 PCB 패턴을 전부 끊어줘야 합니다.
우측 사진에 검은색으로 패턴마다 체크를 해두었는데, 저런 식으로 연결되어있는 부분을 도려 내주면 됩니다.

https://www.youtube.com/watch?v=QZ_qCHErm2k

납땜명인님 영상을 가져왔습니다, 패턴을 끊고 잇는 영상으로 도움이 될 것이라 생각합니다.

2. 납땜 시작

✓ k270 키보드에서 기판을 분리해왔습니다.

흑연패드 제거 후 페이스트를 발라준 사진

K270 기판은 흑연패드로 코팅이 되어있습니다. 따라서 납땜을 해주기 위해 커터칼이나 사포 등으로 잘 긁어내 주고 동판이 확실히 보일 때까지 긁어 주셔야 땜이 됩니다.
저는 제대로 긁었다고 생각했는데 투명한 코팅부분을 덜 긁었는지 땜이 잘 먹질 않아 고생을 좀 했습니다.
또한 만약 페이스트가 있으시다면 꼭 발라주세요.. 땜질에 있어 페이스트 사용 여부는 작업 난이도를 낮춰줍니다.

기판이 납을 잘 먹질 않아 깔끔하게 작업되지 않은 모습입니다.
납땜을 잘 하셨다면 반드시 테스트 후 본드로 고정시켜주세요!
저는 고정을 하려다 실수로 점퍼선을 잡아 당겨 기판을 망쳐 새로 구매해서 다시 작업했습니다...
사진상 빨간 케이블이 +단자, 그 옆이 - 단자 입니다.

✓ 전원부 구성

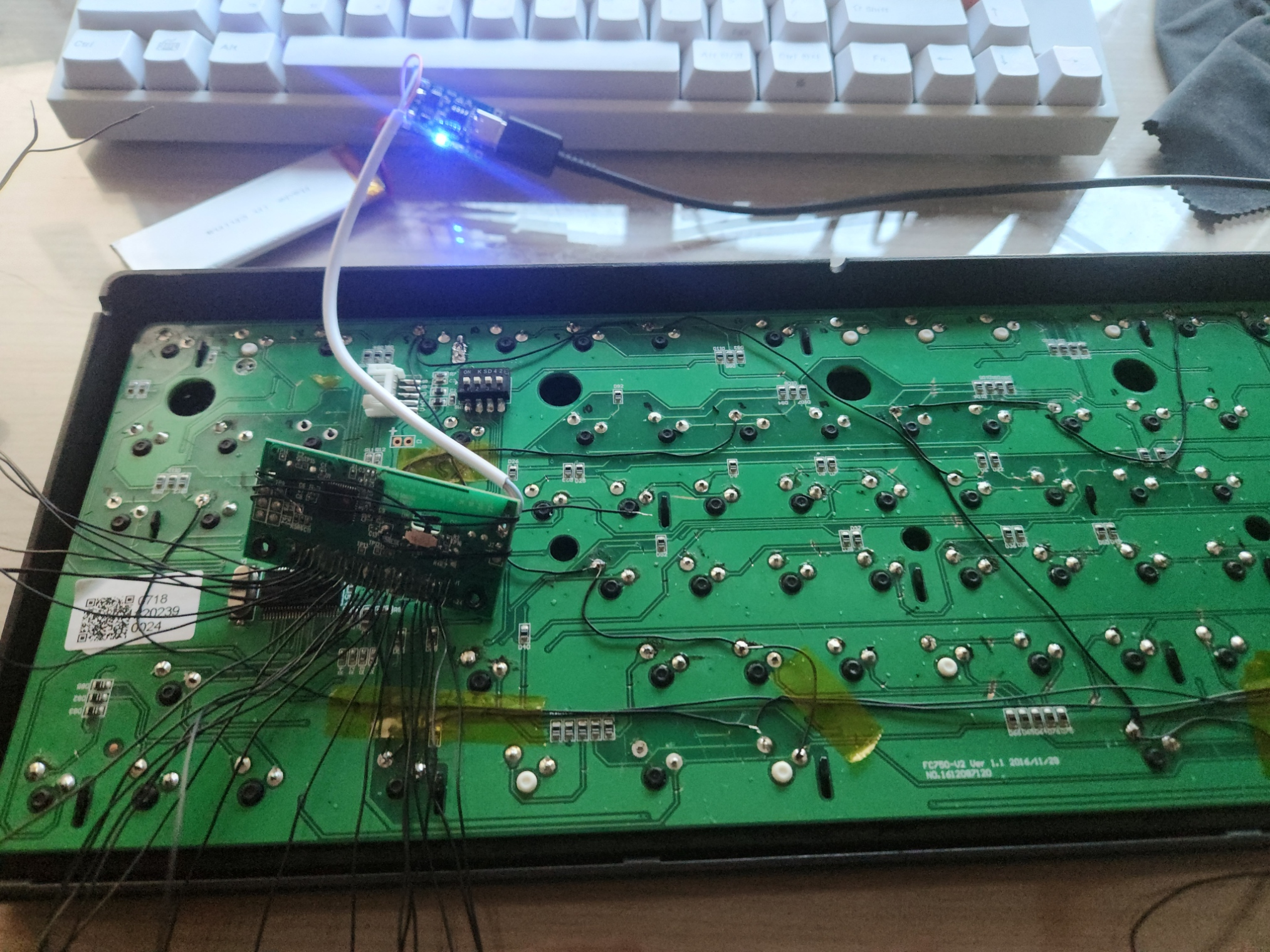

테스트 중



배터리는 800maH에 맞춰야 키보드 안에 적절히 들어갔습니다. 또한 배터리에 알맞게 충전 모듈을 고를 필요가 있었는데
다음과 같은 내용을 통해 모듈을 선택했습니다.

• 충전 용이성
• 충전시간 공식 : 충전 시간 = (배터리 용량 [mAH] / 충전 입력 전류[mA]) x 1.2
• 키보드 기판 칩셋의 동작 전압 구간
• 전원부 구성에 적용 가능 여부

(좌)TP40 (우) 5v 2A 모듈 (제품명 못찾음)



TP40 모듈은 5V 1A 모듈로 PD 충전을 연결하면 인식하질 않습니다.. 검은색 기판은 5V 2A모듈이기에 전부 인식합니다.

충전시간 공식에 대입을 하니 800maH를 충전하는데 두 모듈의 차이가 그다지 없었습니다.
결국엔 칩셋 동작구간과 다른 조건을 비교해야 했습니다.

칩셋의 동작 전압 구간은

데이터 시트상에는 1.9v~3.6v 이기 때문에 최대한 3.6v ±10% 안에 맞춰야겠다 생각했습니다.
따라서 5V 보단 4.2V 출력인 TP40 가 괜찮을 거라 생각했고

마지막으로 짧은 C(암 단자) to C(숫 단자)를 이용해야 했기 때문에 이걸 고속 충전이 가능하게 만드는 게 상당히 골치가 아팠기 때문에 TP40을 선택하게 되었습니다.

✓ 대망의 납땜 시작.

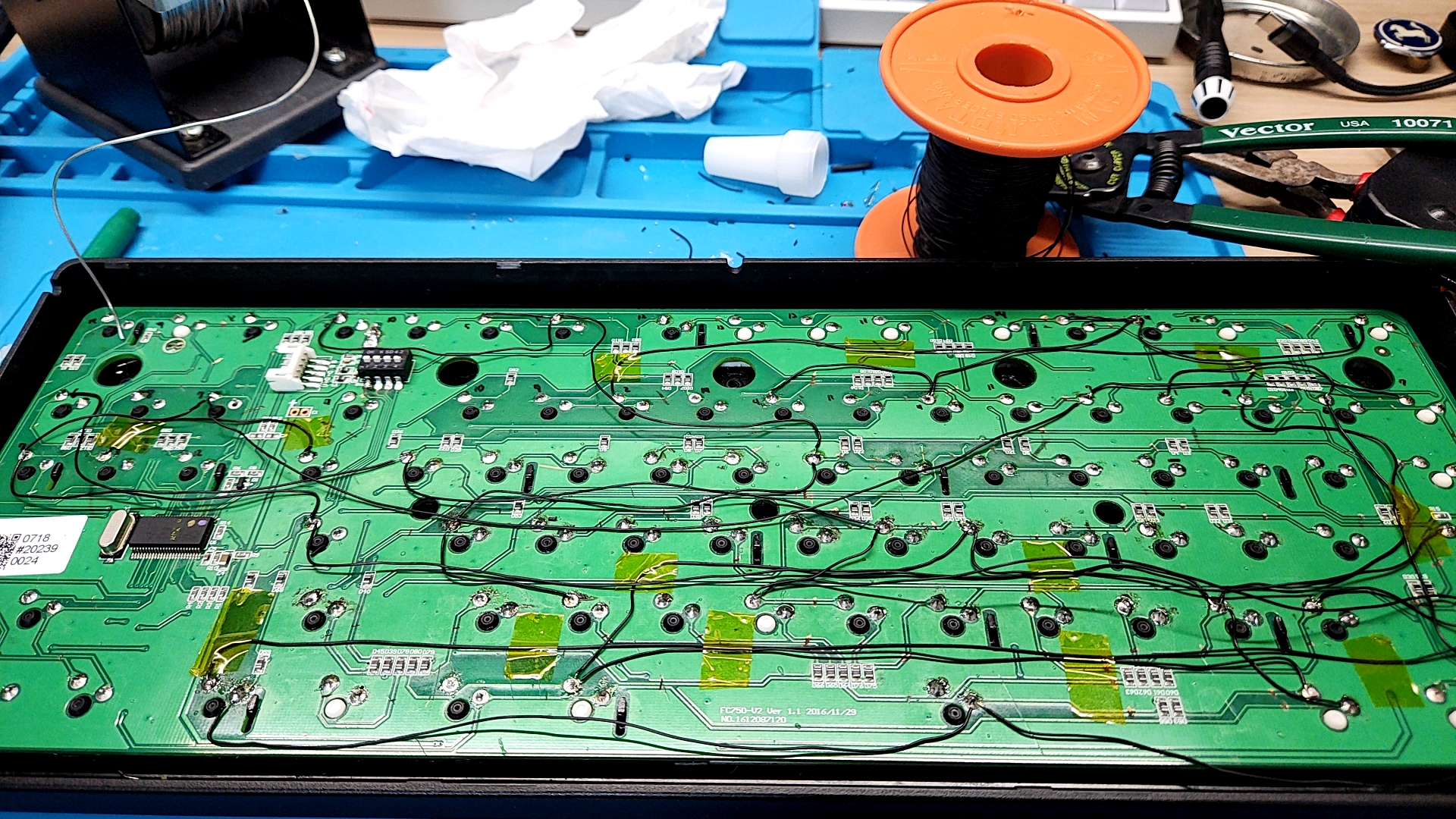

키보드 배열표에 맞춰 땜질을 해주었습니다. (최종 키 배열표를 같이 첨부하겠습니다.)

K270 작업용 키배열.xlsx

0.02MB



이때는 디버깅을 생각하지 않았기 때문에.. 눈에 보기 좋게 땜질을 하느라 오래 걸렸습니다만...

동시에 눌리는 키가 너무 많아서 와이어링을 전부 제거했습니다...



슬프네요...

다음 편에서 마무리 짓겠습니다.

마무리 지으면서 글도 다시 가다듬어야겠습니다.
