G pro x Superlight 수리 (지슈라)

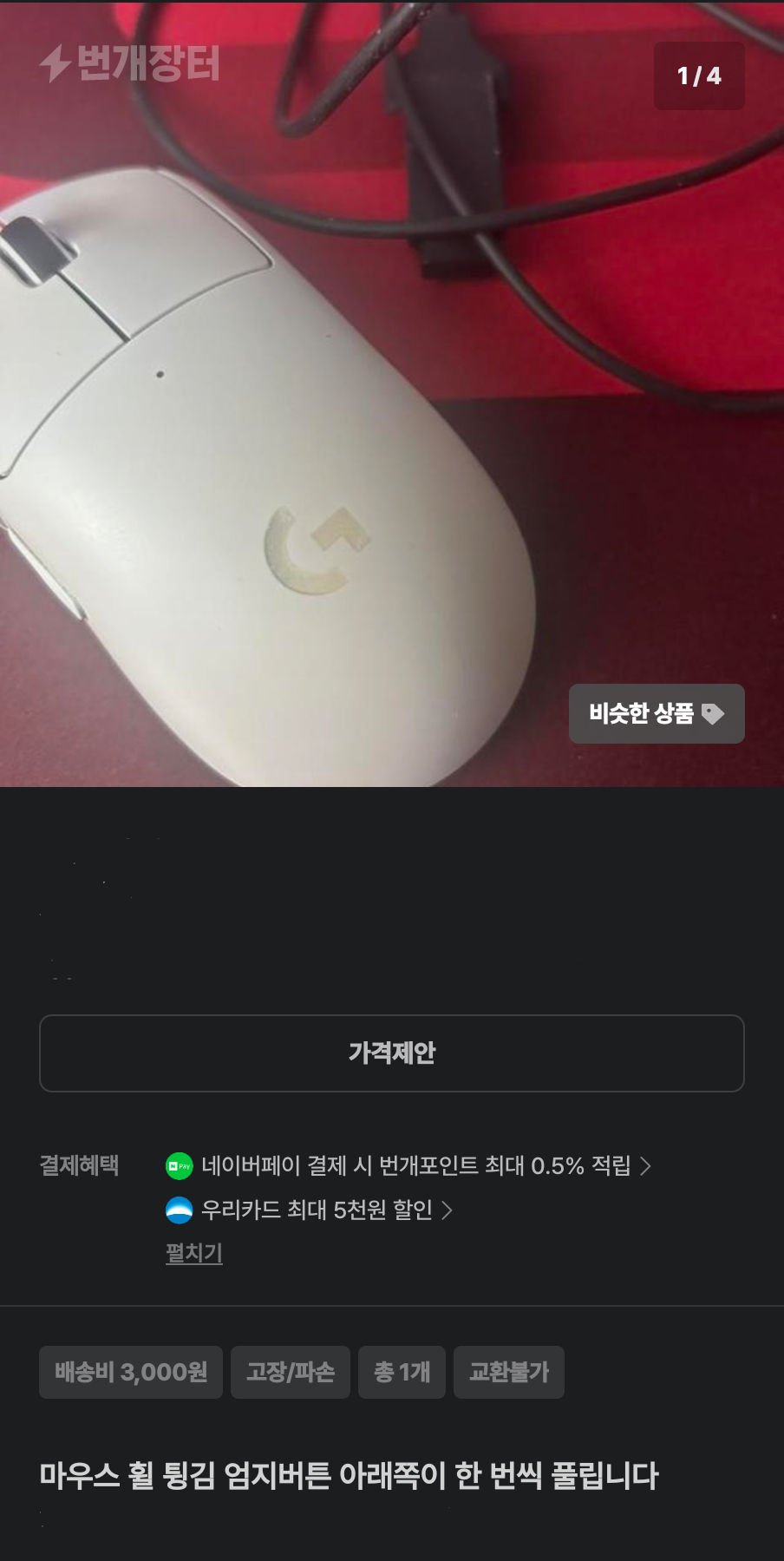

번개장터에서 지슈라1을 구매했습니다.

마우스 휠 문제, 사이드 버튼 문제가 있는 제품.





작업을 시작해보려 합니다.

마우스 왼/오 버튼, 사이드버튼,휠 인코더 교체를 해보려고 하고

가능하면 핫스왑 작업을하고 작업할 여건이 된다면 C타입으로 교체를 하려고 합니다.



재료 :



https://zrr.kr/GMYH

9481.0₩ 25% OFF|사이드 키용 오리지널 Kailh SMD 마이크로 스위치, 5 백만 클릭 수명 60gf 단추, 무료 배

https://zrr.kr/TYhl

5035.0₩ |구리 할로우 리벳 양면 회로 기판, PCB 비아 못, 구리 콘, M1.3 * 3(L), 1.3mm, 1000 개|corn plate|cor

https://zrr.kr/OHcL

917.0₩ 5% OFF|TTC 인코더 로터리 마우스 스크롤 골드 휠 인코더, 1.74mm 홀 마크, 7, 8, 9, 10, 11, 12, 13, 14

지슈라는 7mm ~ 8mm로 구매해야할듯..

https://zrr.kr/kz1j

1299.0₩ 90% OFF|로지텍 GPW2 G 프로 X용 유리 마우스 발 스티커, 초경량 라운드 곡선 엣지 스케이트

https://zrr.kr/ToMJ

2730.0₩ 23% OFF|마우스 스크롤 휠 풀리 마우스 휠 롤러 GPW GProX Superlight 마우스 액세서리 594A 용 사

(뜯어 보니 마우스 휠 스프링이 사라져서 추가로 구매했습니다.)

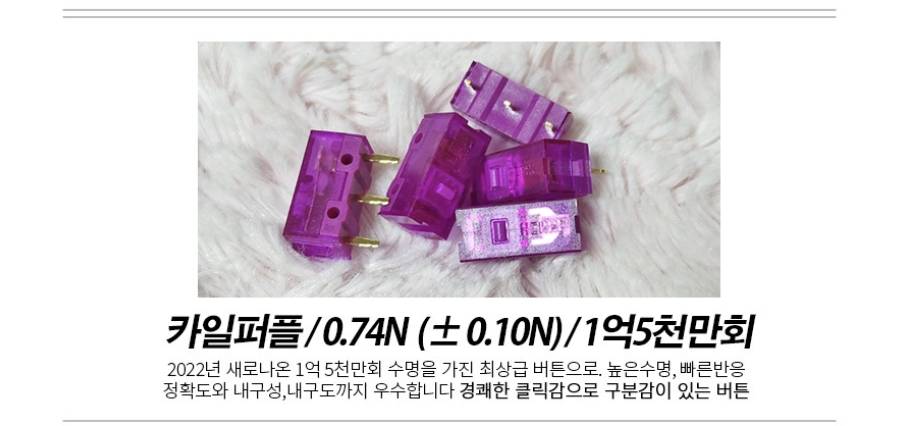

이번에는 카일 퍼플그린으로 구매.

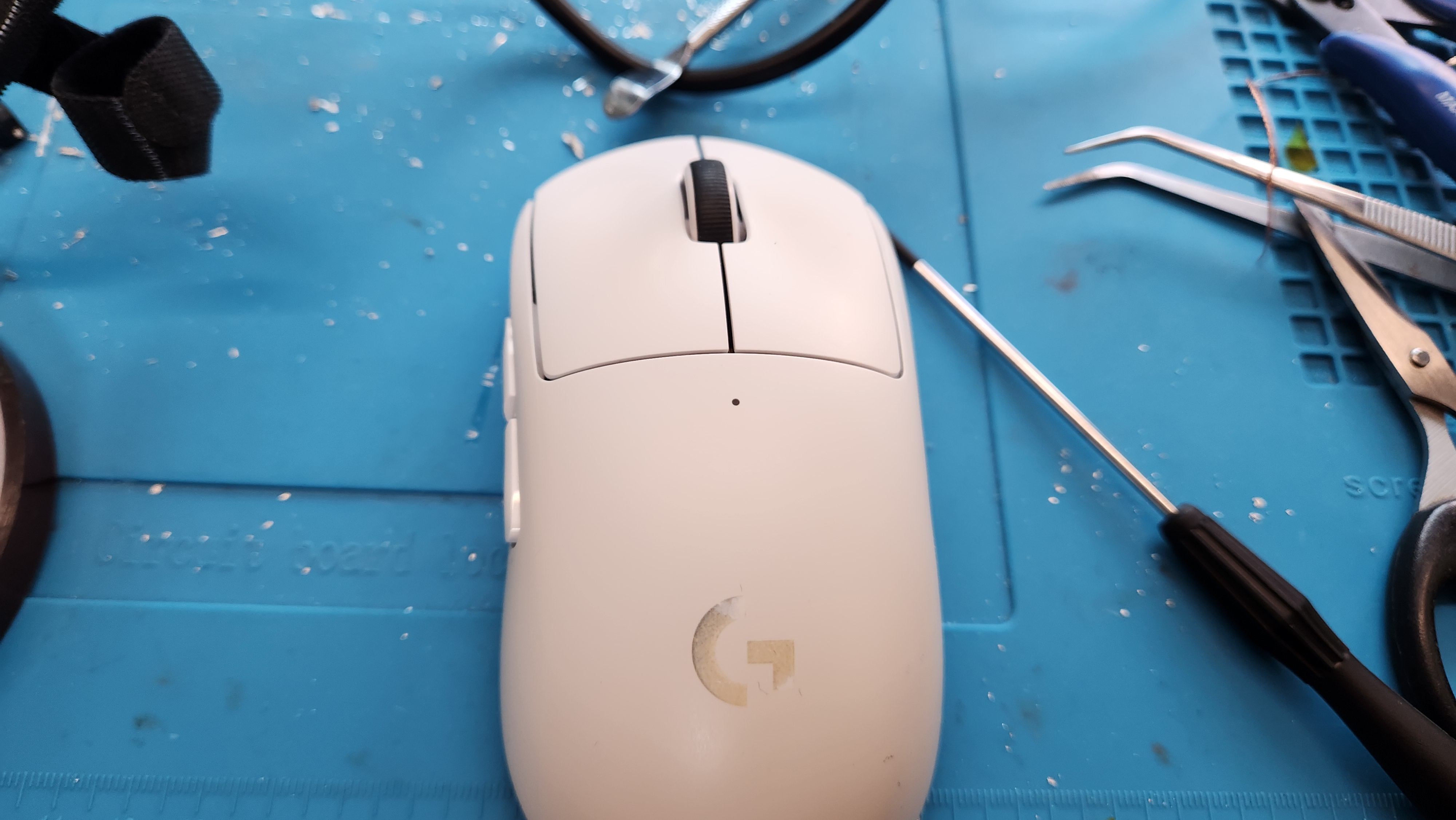

마우스 피트 위 아래를 뜯어주면 상 하에 각각 3개씩 나사가 있습니다.





다른 로지텍 마우스와달리 하판에도 경량화에 노력한 모습이 보이고, 다른 걸쇠 형상도 없어서 쉽게 분리가 됩니다.

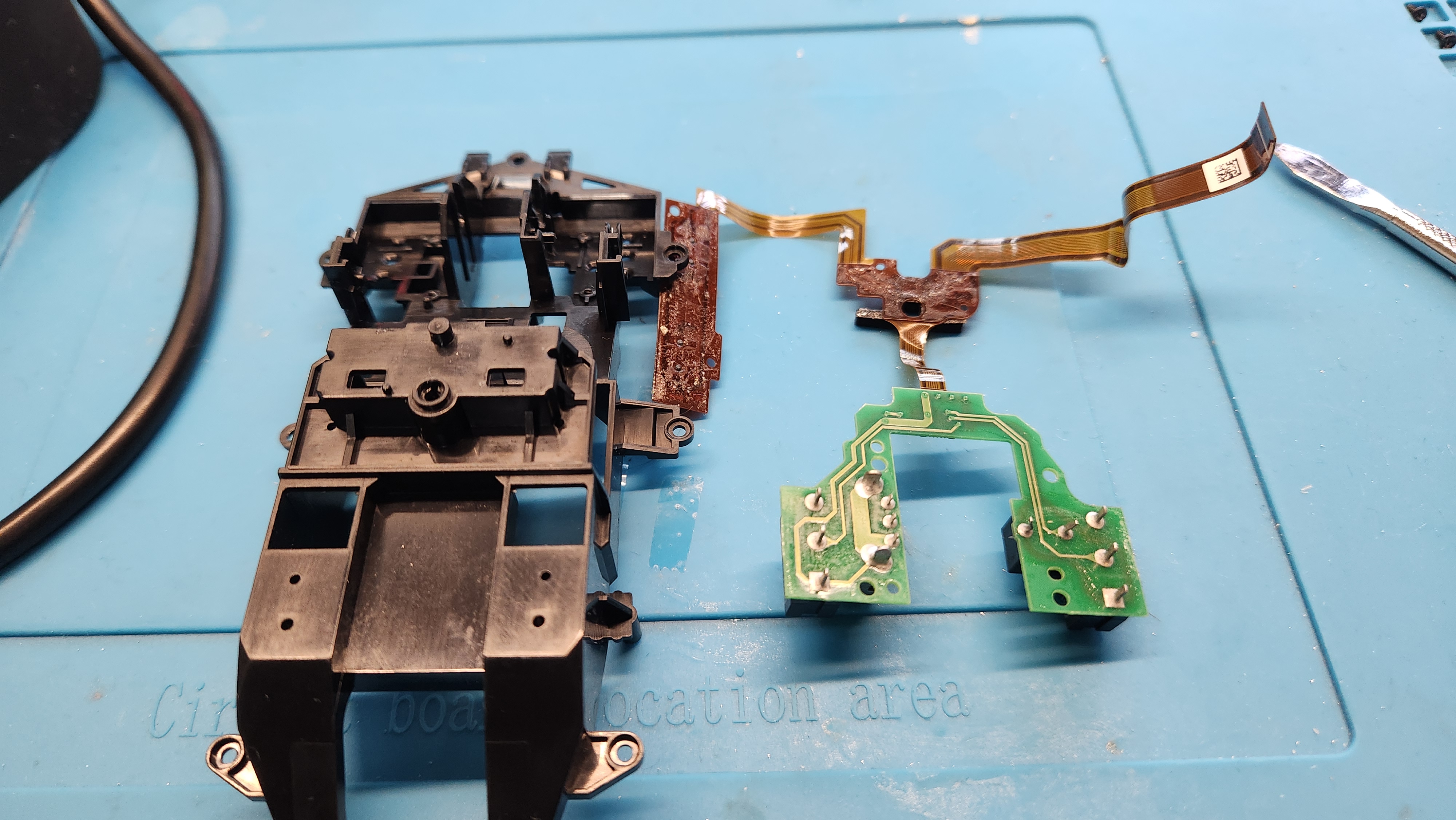

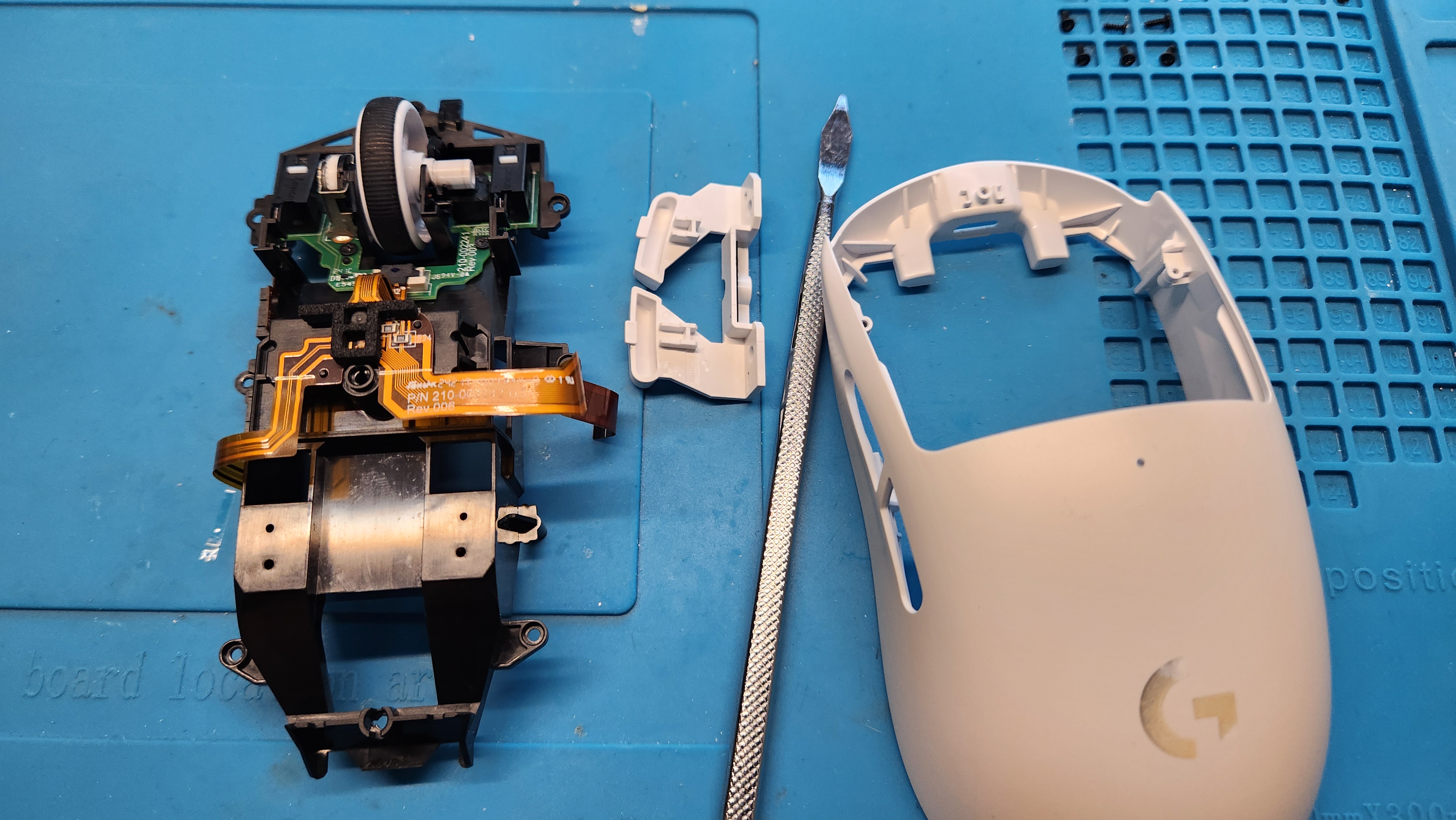

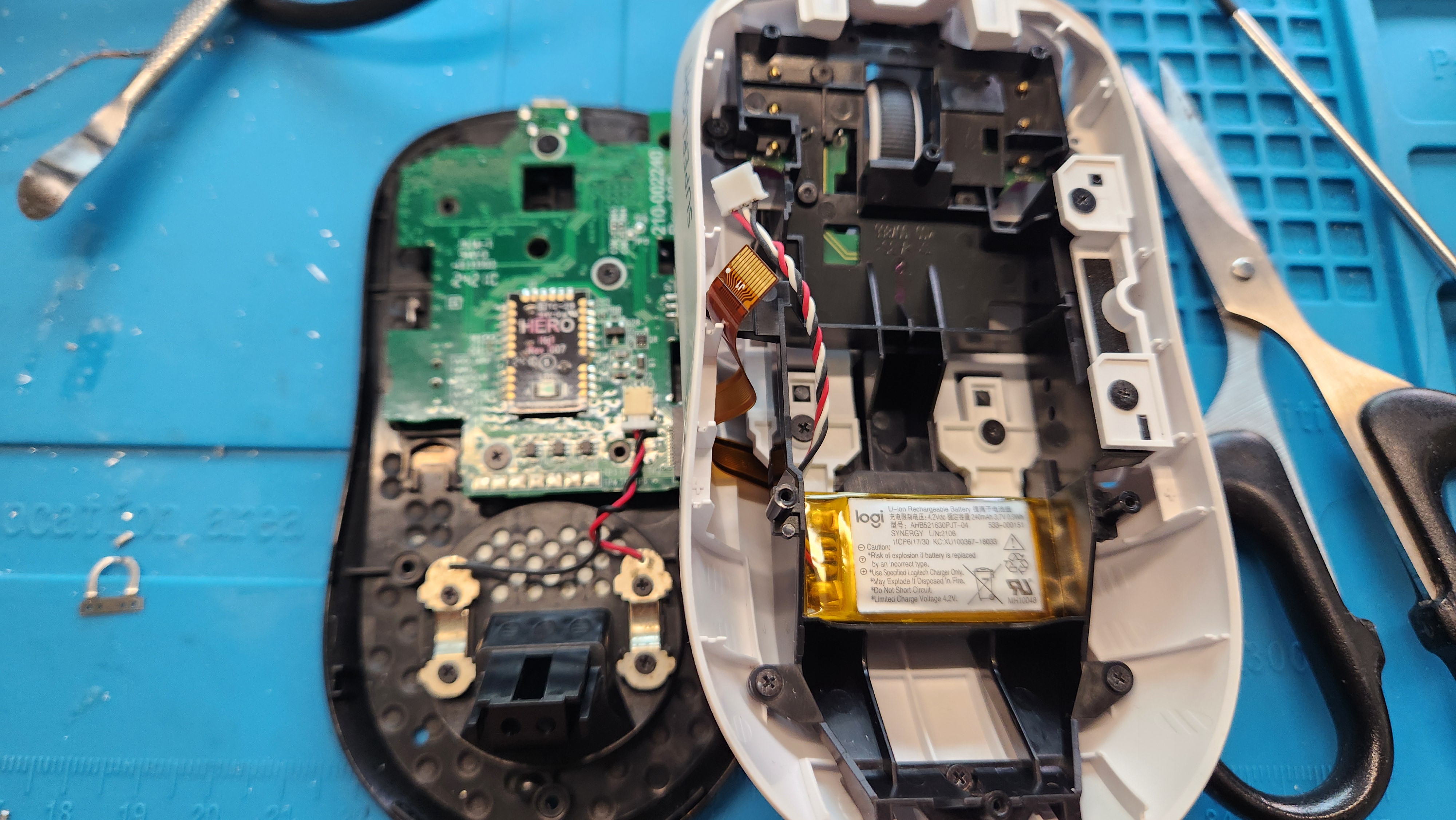

분리한 모습.

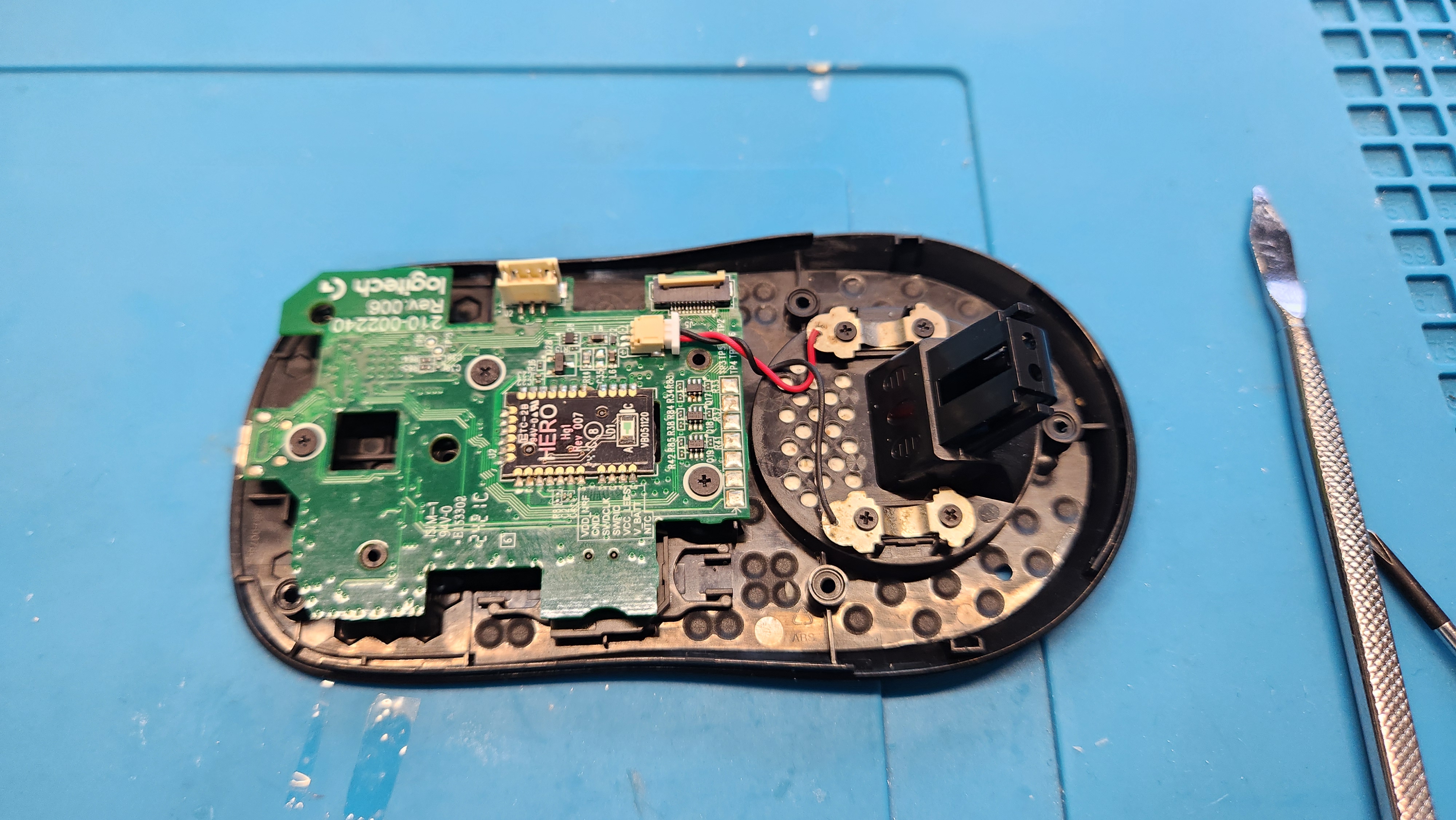

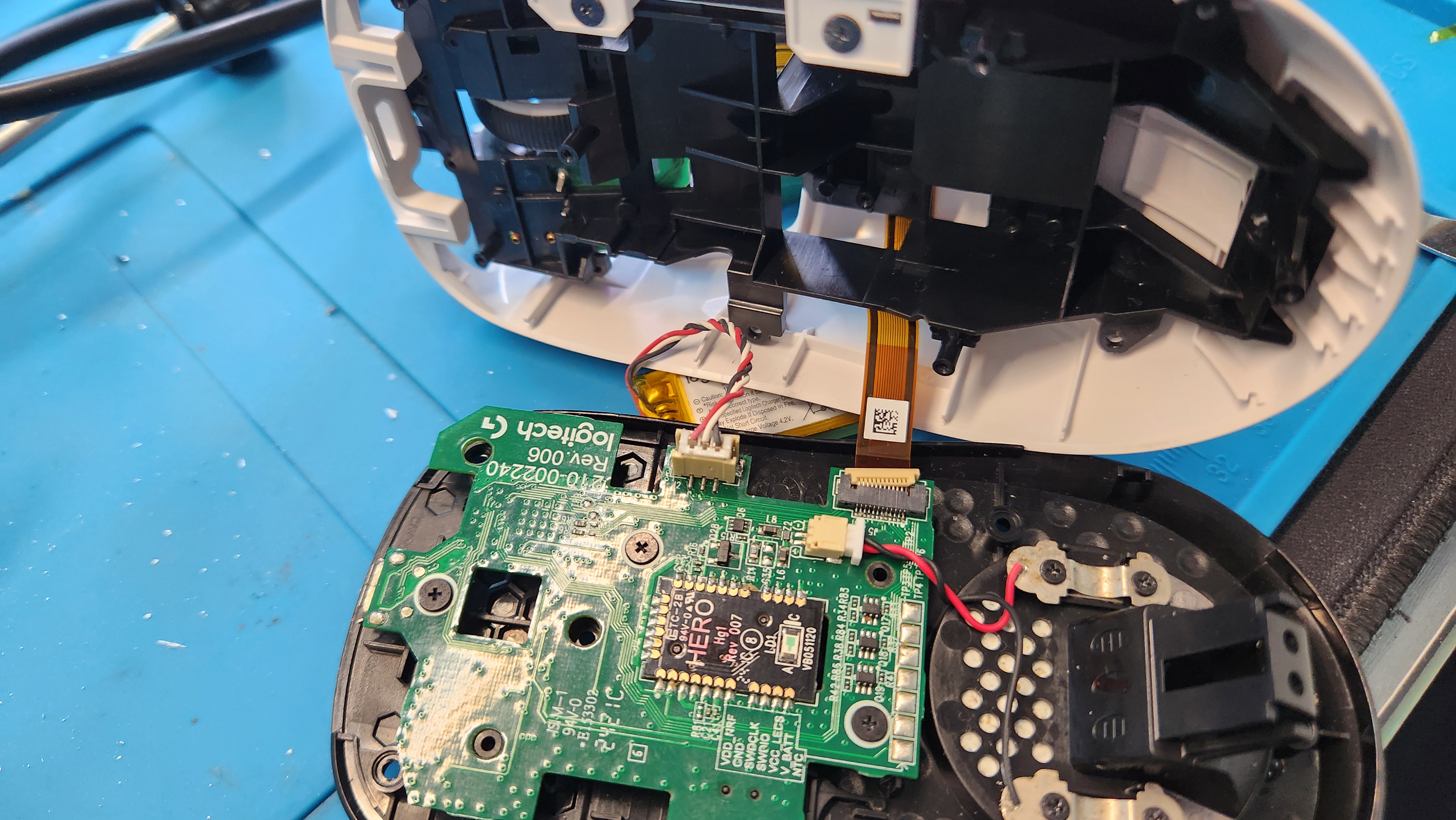

배터리를 따로 분리해주면 좀 더 쉽게 분리 할 수 있습니다.

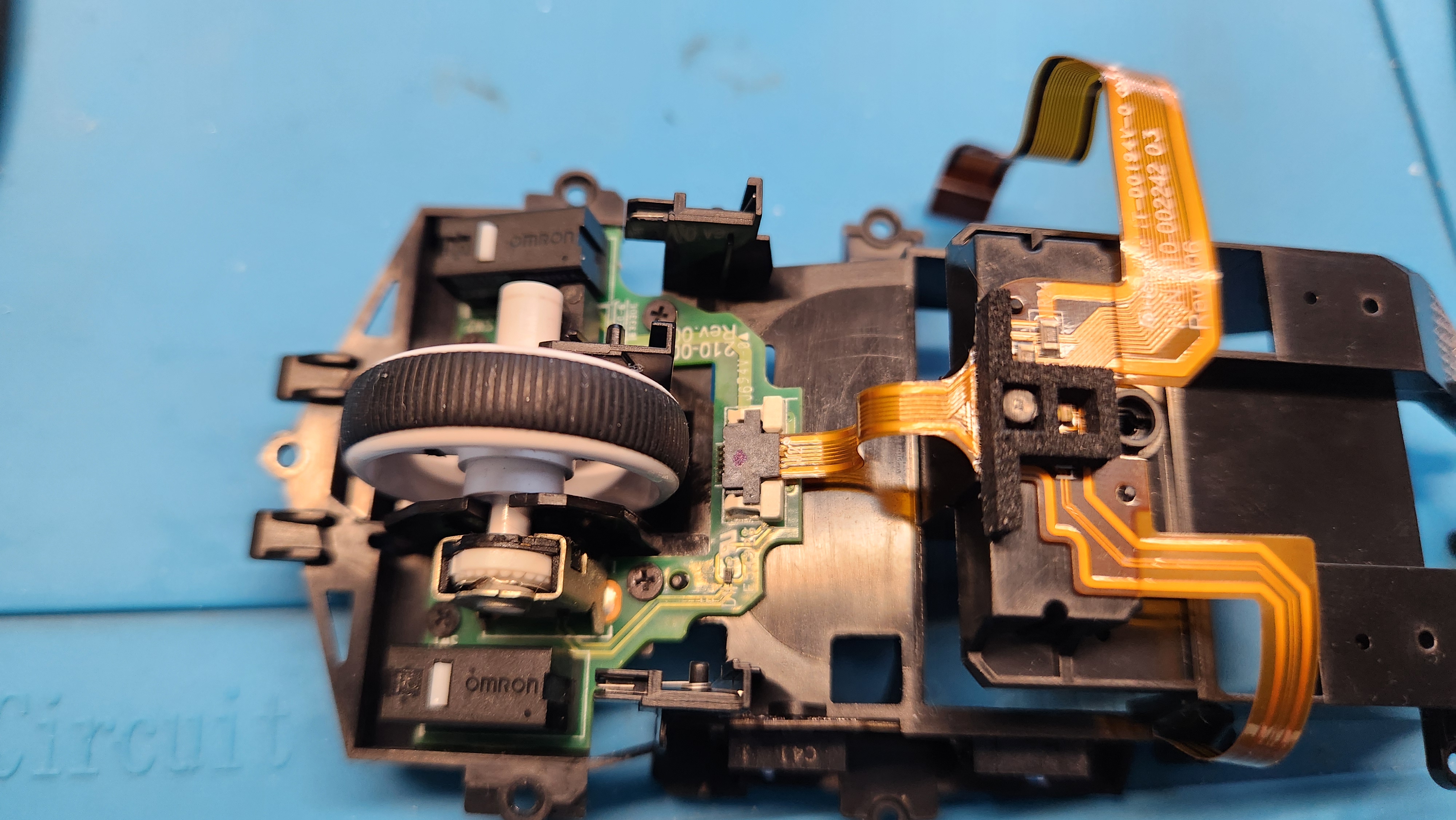

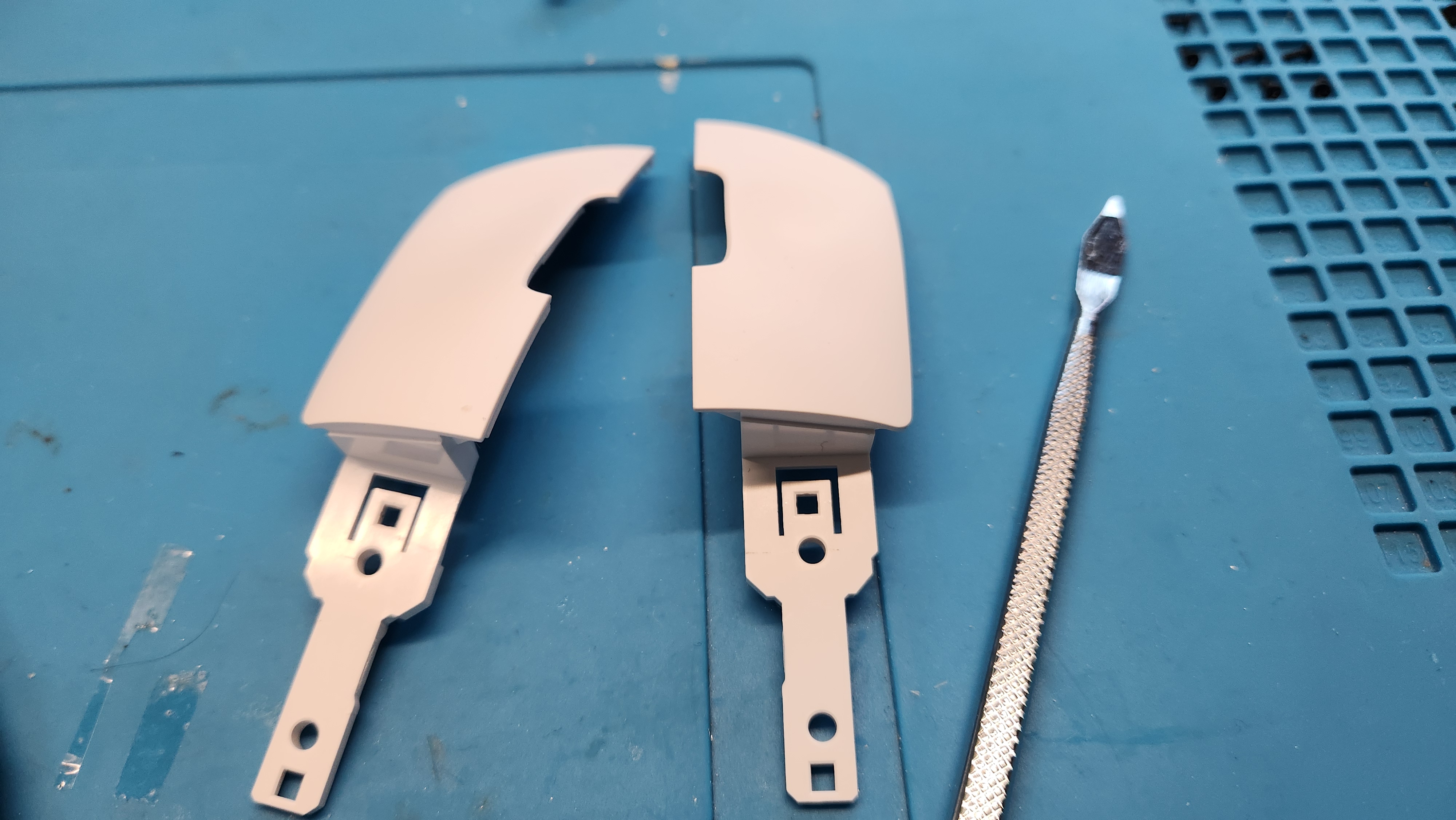

바로 윗 사진에 마우스 좌/우 버튼 파츠를 고정하는 나사 2개씩을 풀어주고, 각 나사를 풀어주면 분리가 가능합니다.

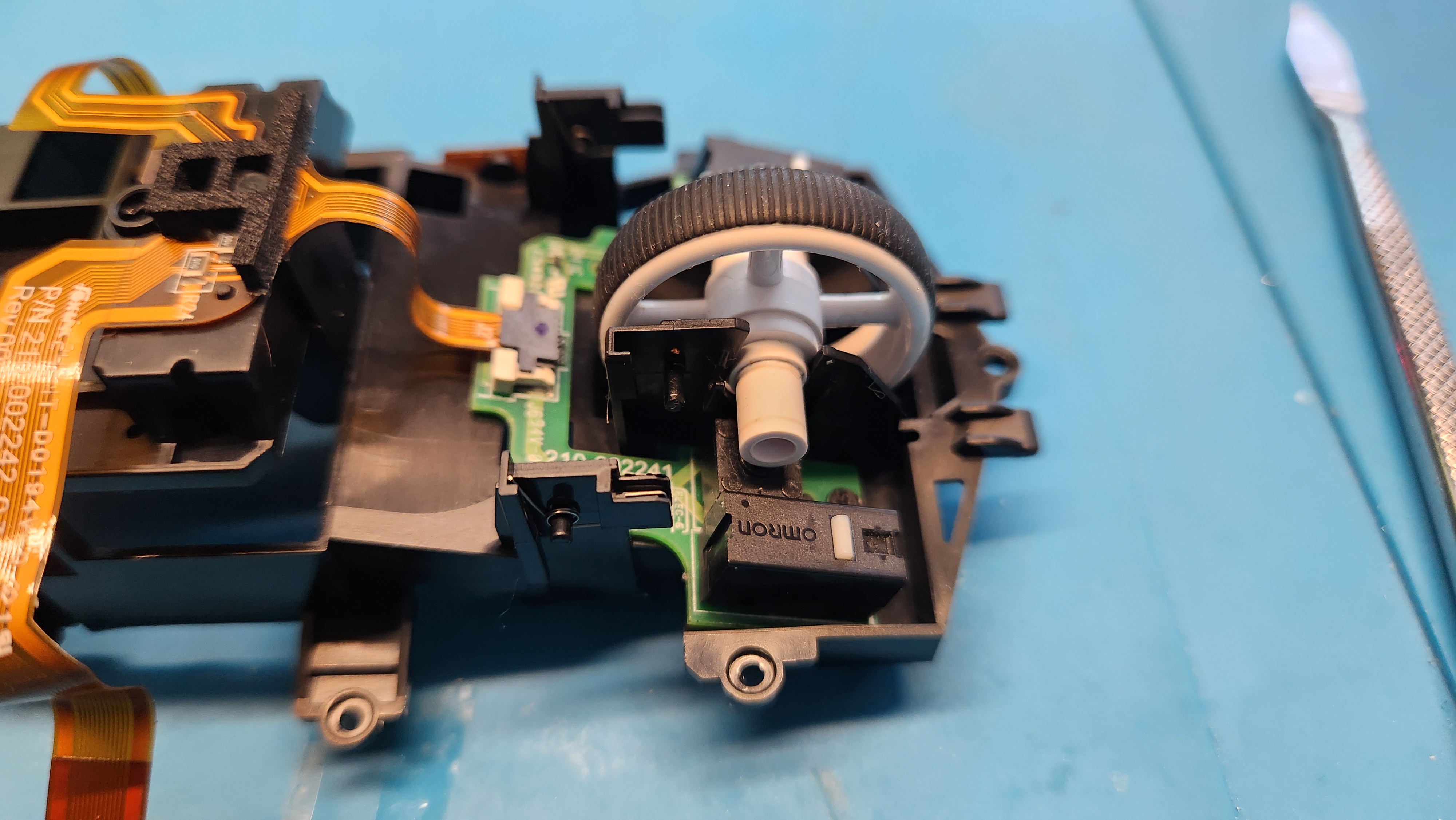

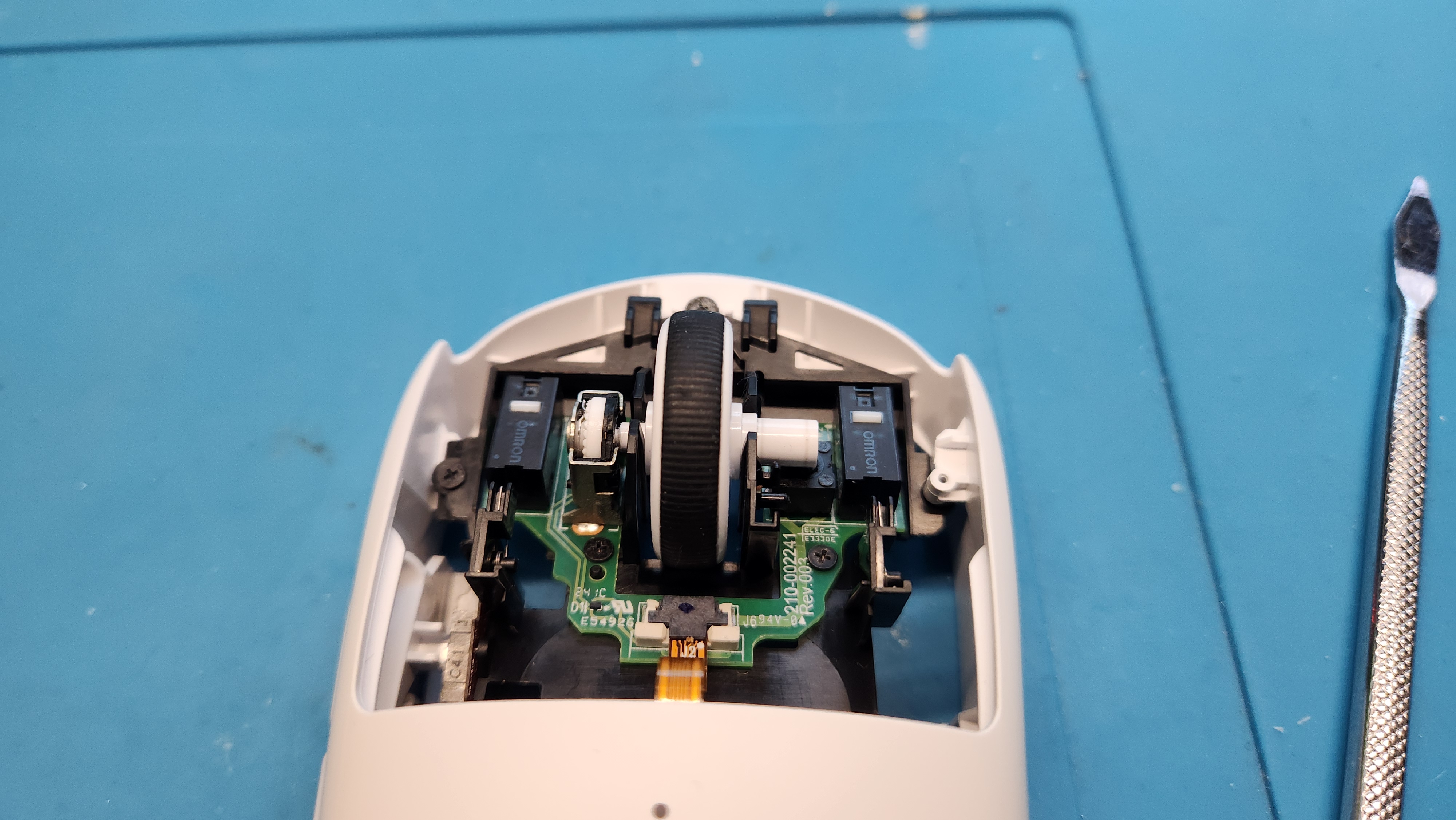

원래는 마우스 휠 풀림 방지용 스프링이 있어야 할 자리.

다른 마우스였다면 플렉서블 기판에 보조해주는 플라스틱기판이 붙어있겠지만, 경량화를 이유로 접착제만 붙어 있음.

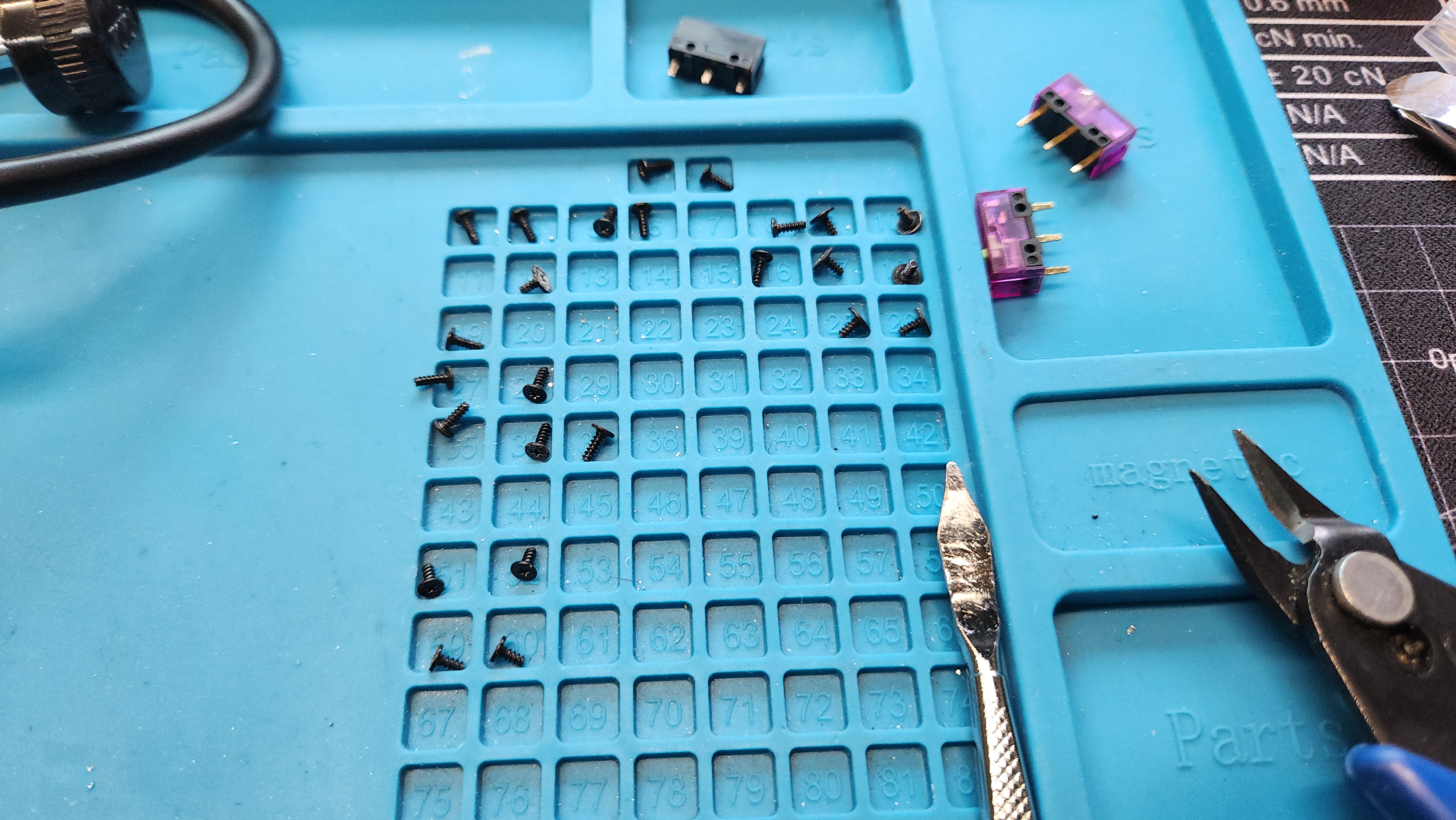

여담으로 이런 패드 혹은 자석패드를 사용하면 위치와 나사 자체를 잃어버릴 일이 없다.





헤라나 자 혹은 드라이버로 조금 힘을 줘서 뜯어 냅니다.
어짜피 접착제로 고정되어있고, 그냥 케이블이라 생각하면 되니까 부담없이 뜯어내면 됩니다.

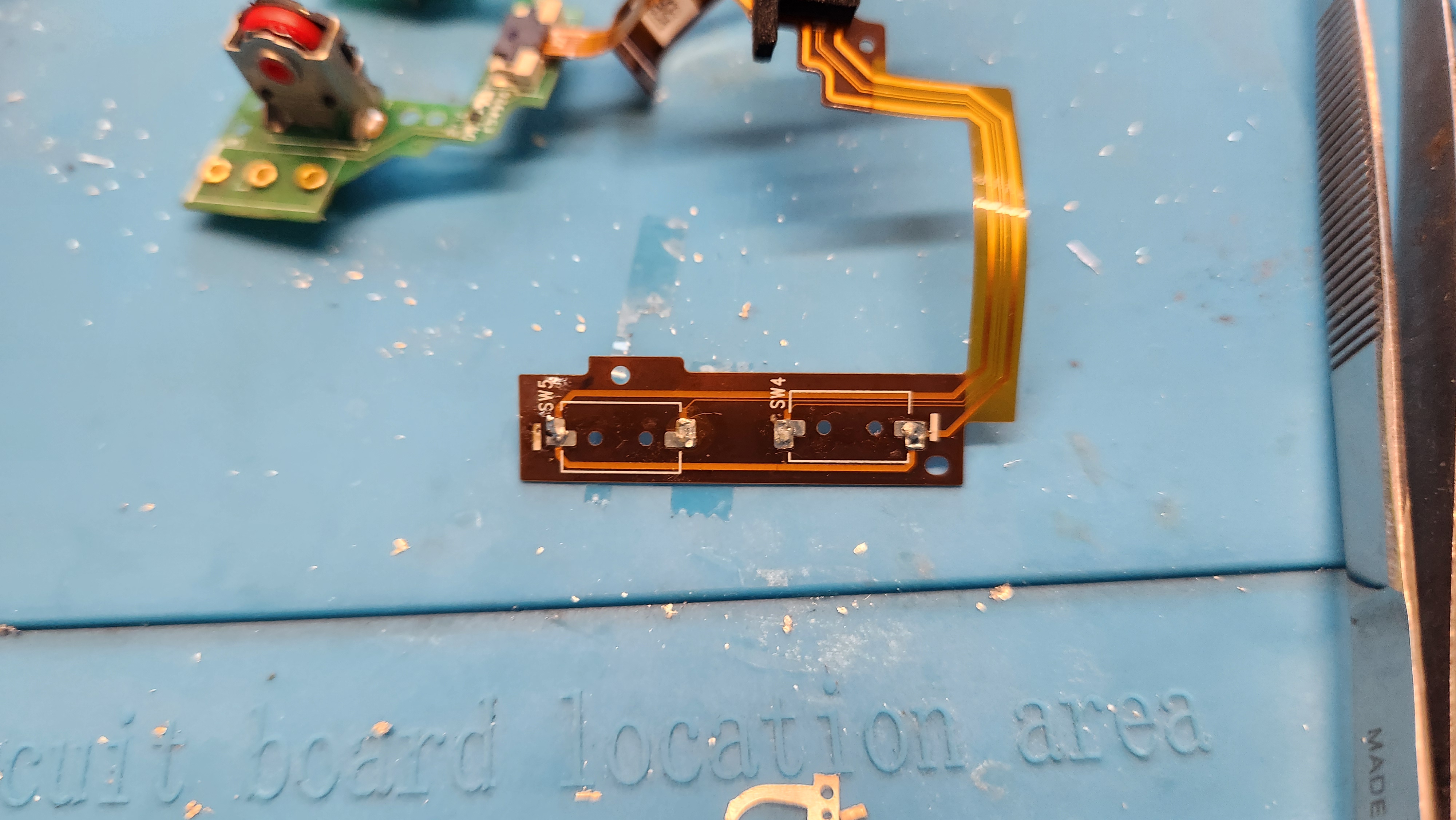

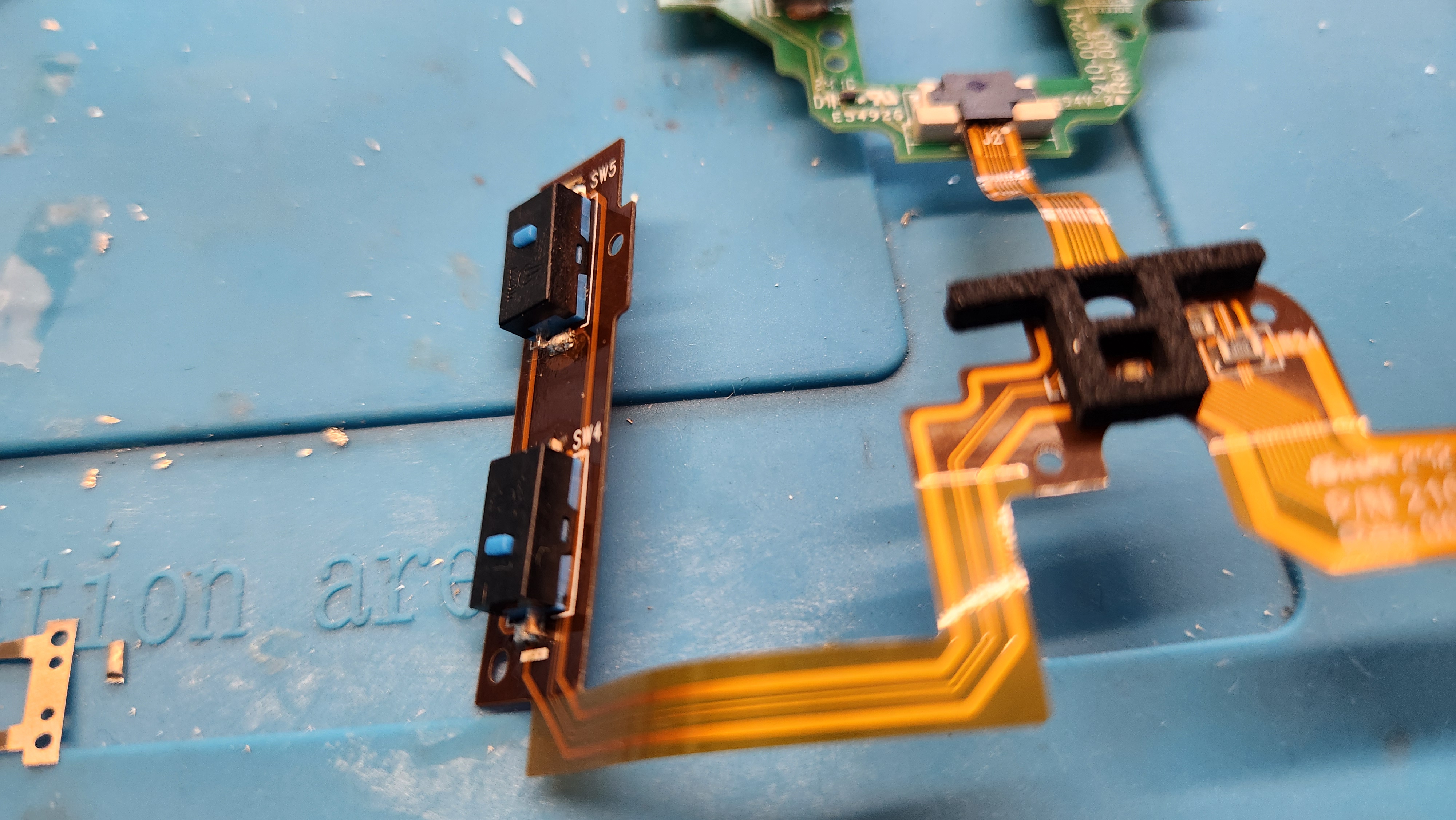

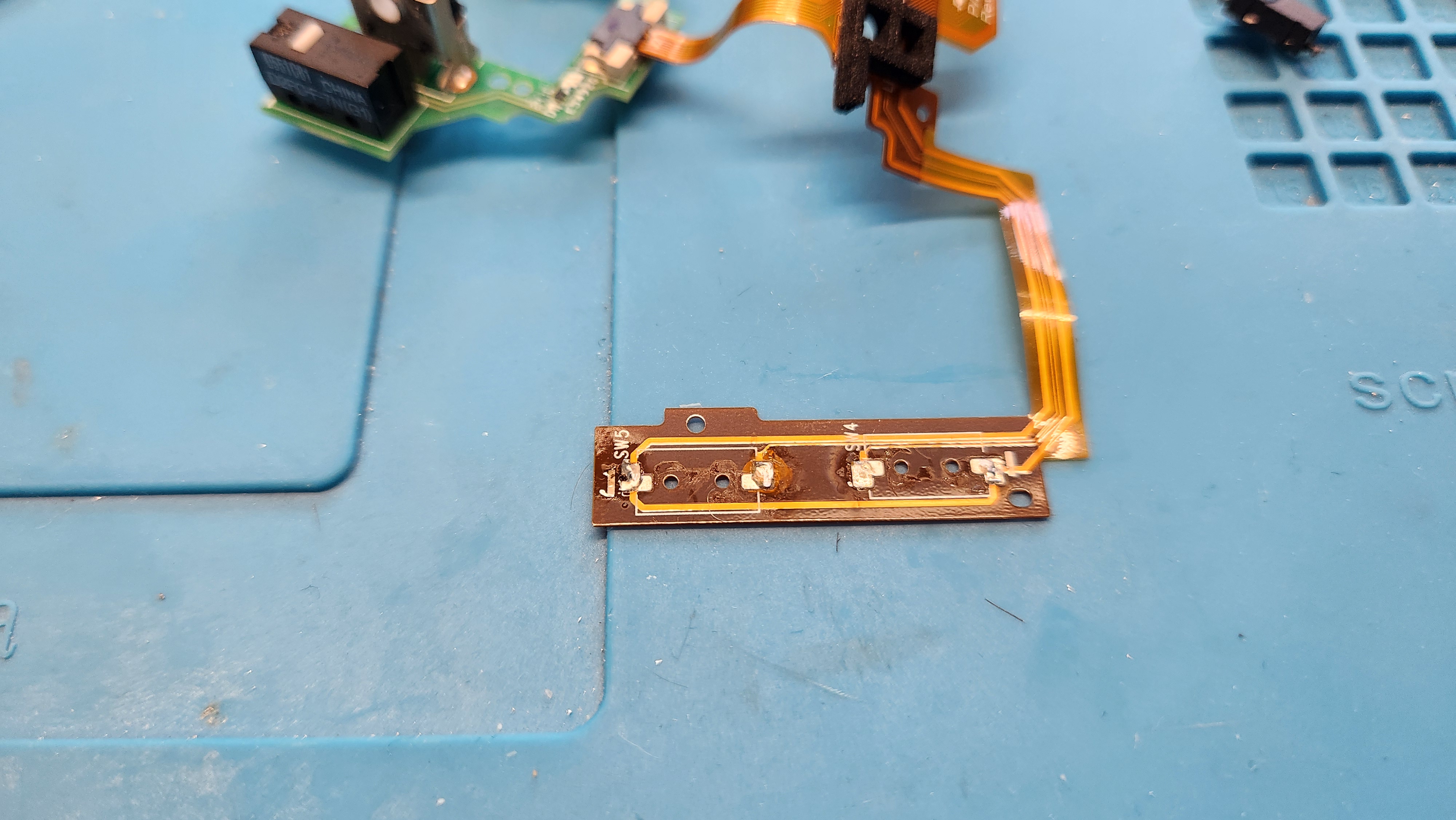

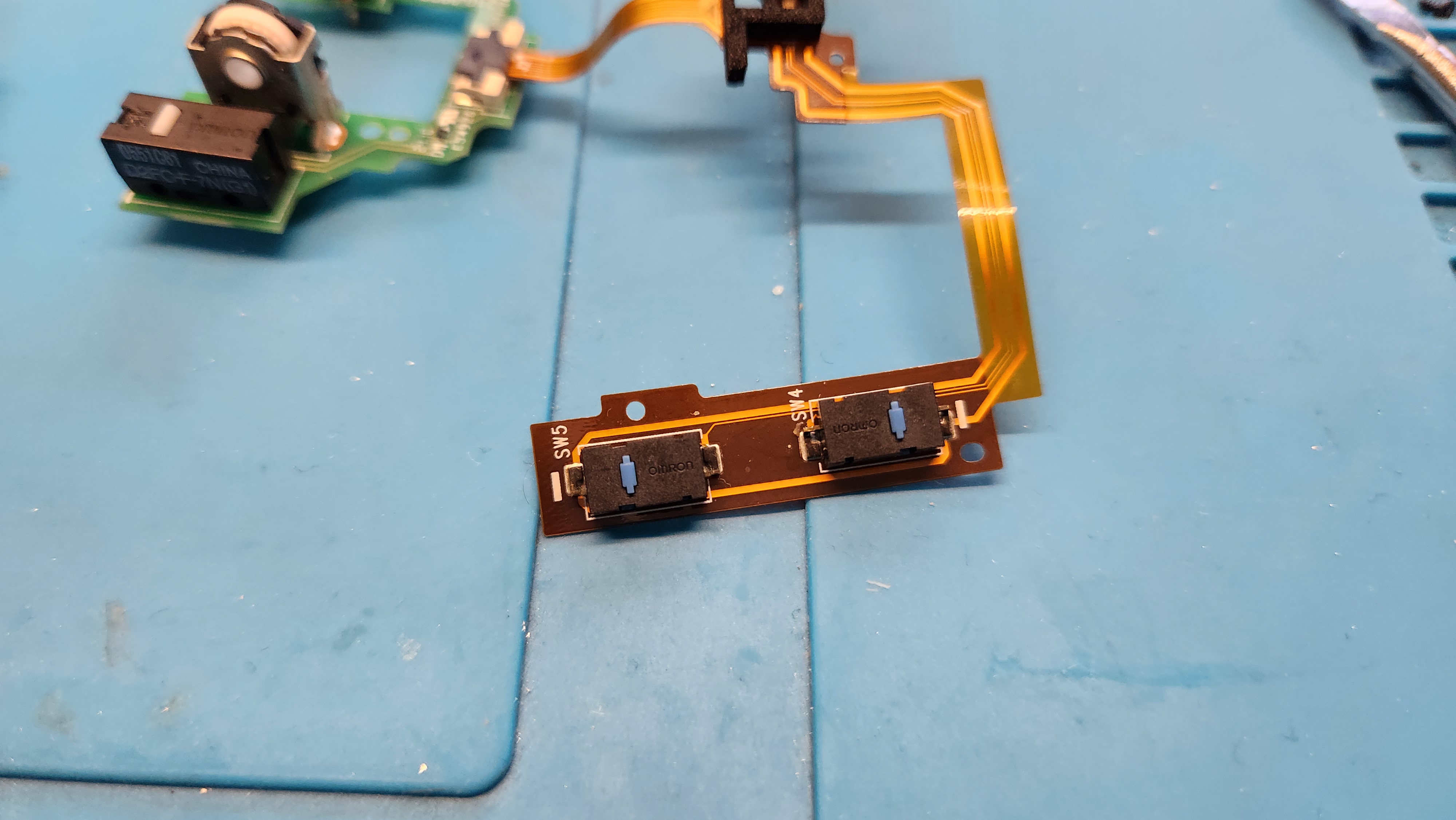

뜯어낸 모습.

인두기로 각 옆에 납땜부를 인두기로 가열하면서 한 쪽씩 들어올리면 쉽게 제거 할 수 있습니다.

역순으로 납땜하면, 쉽게 교체 가능한 사이드 스위치.

자세히보면 알 수 있듯이

스위치의 버튼 부분 위치에 흰색 줄이 있기 때문에 방향을 고민할 필요가 없다.

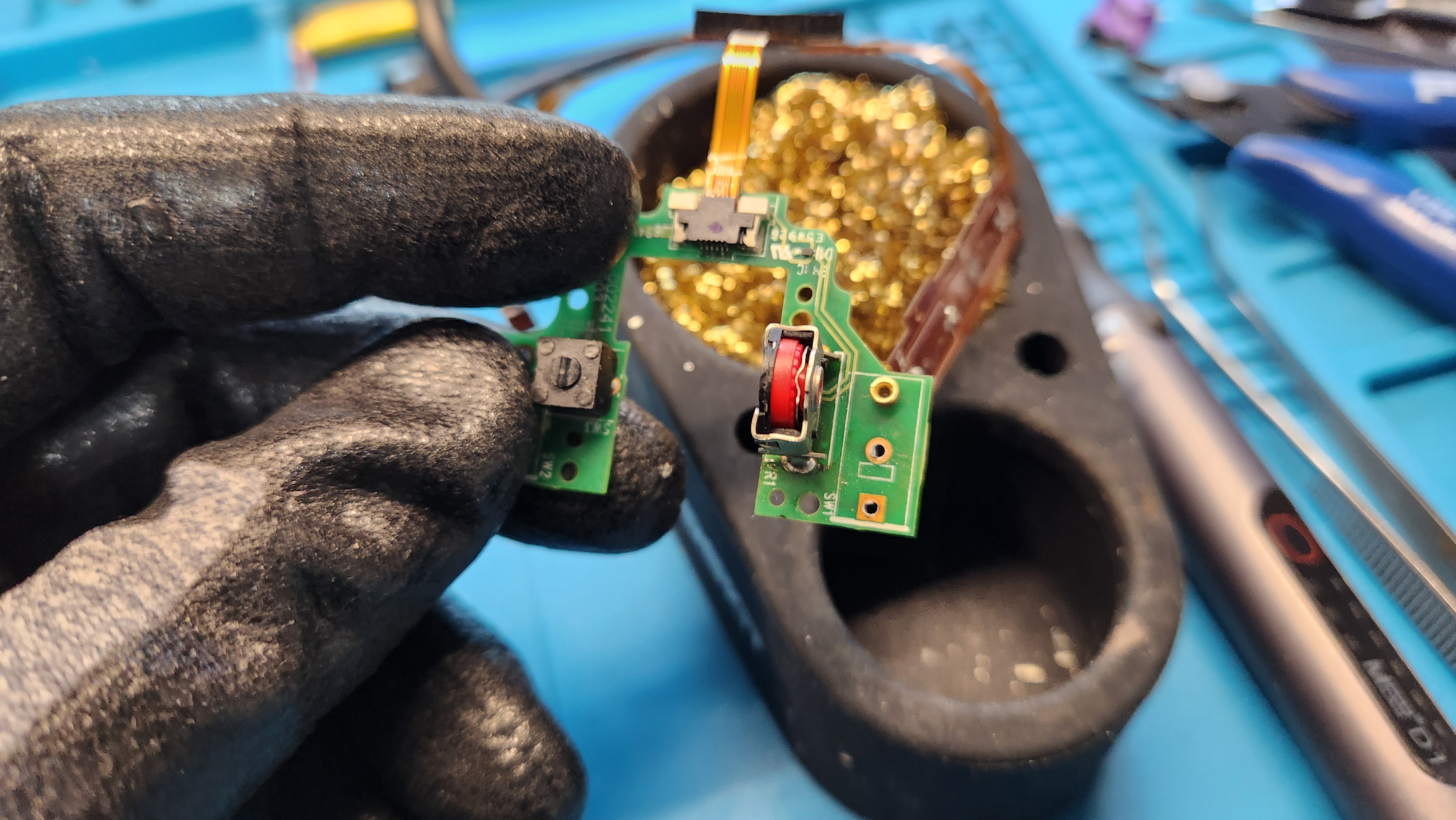

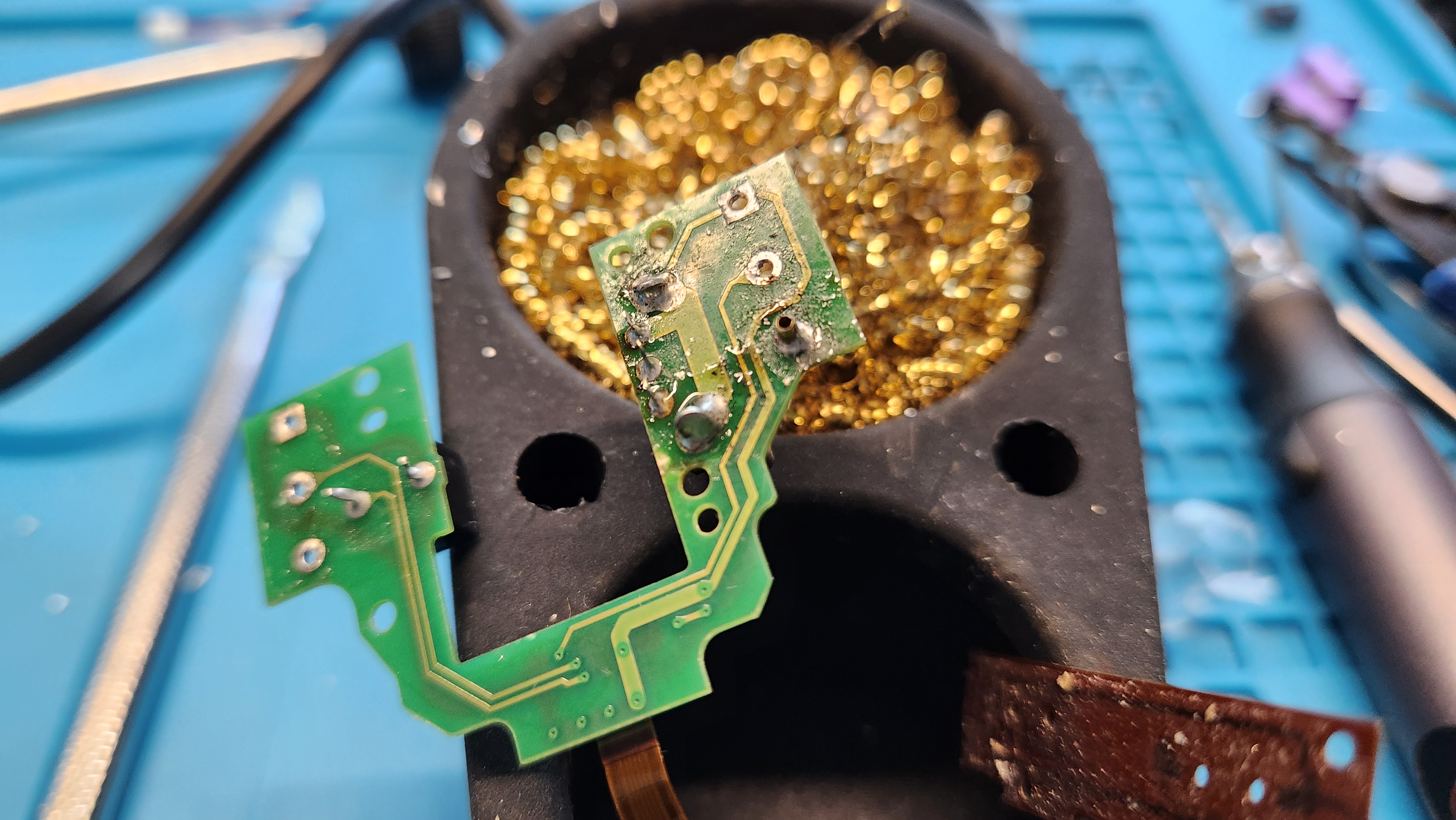

마우스 스위치를 전부 제거하면 이런 모양.

미리 사놨던 휠 인코더는 9mm 높이였는데 (G403 ~ 603 시리즈에 사용하려고 샀던것)
휠 인코더를 분리하면
쉴드안에 물리적인 휠과 그것을 인식하는 핀으로 나뉘어 있다.
높이가 잘 안맞는다면 기존 휠 인코더에 쉴드를 열어서 새로운 인코더를 이식해주면 된다.

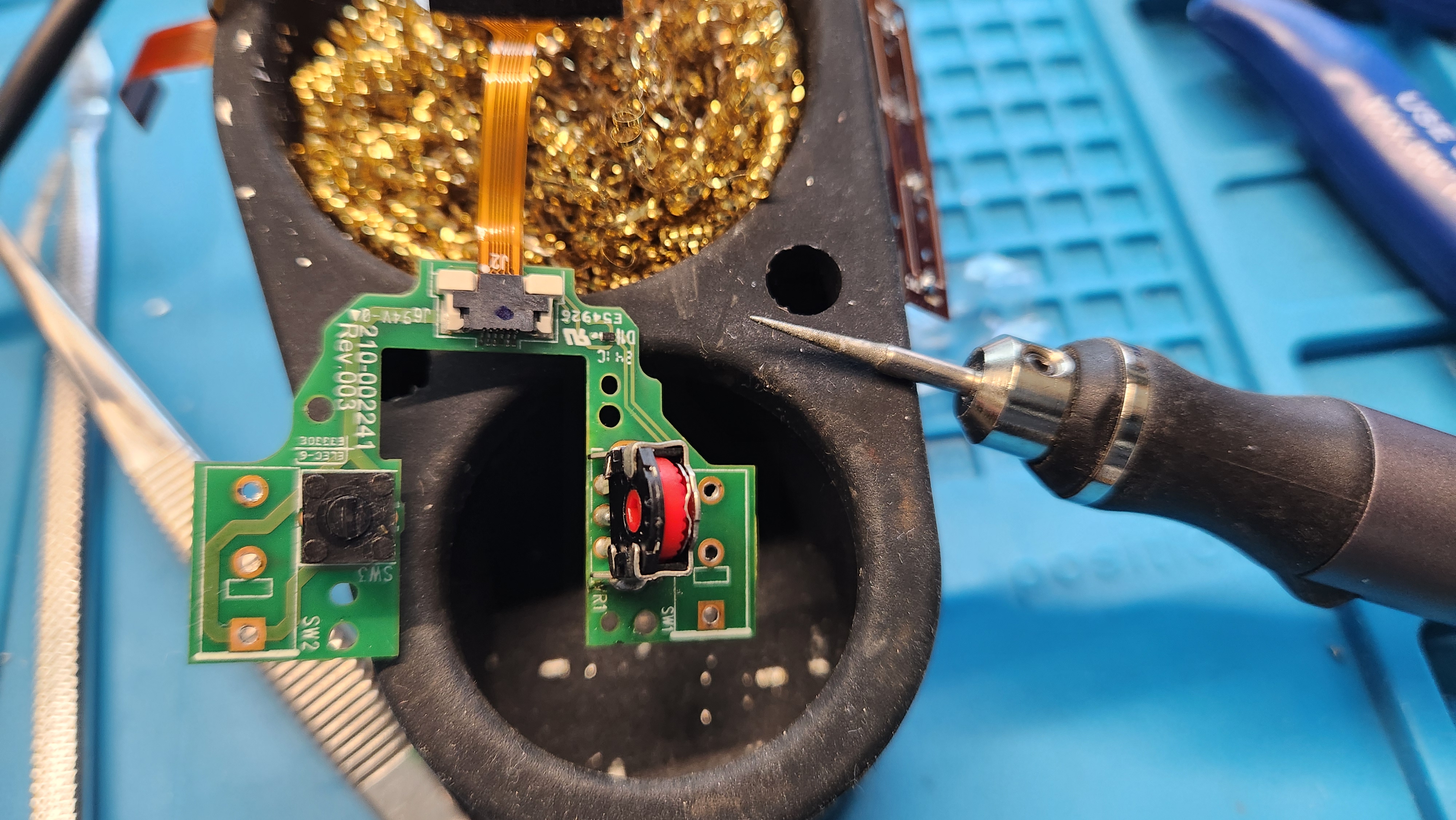

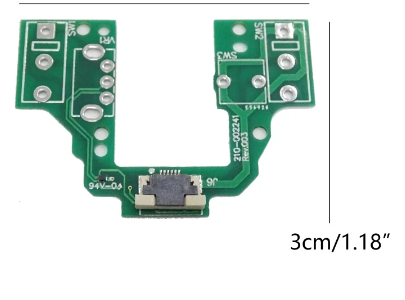

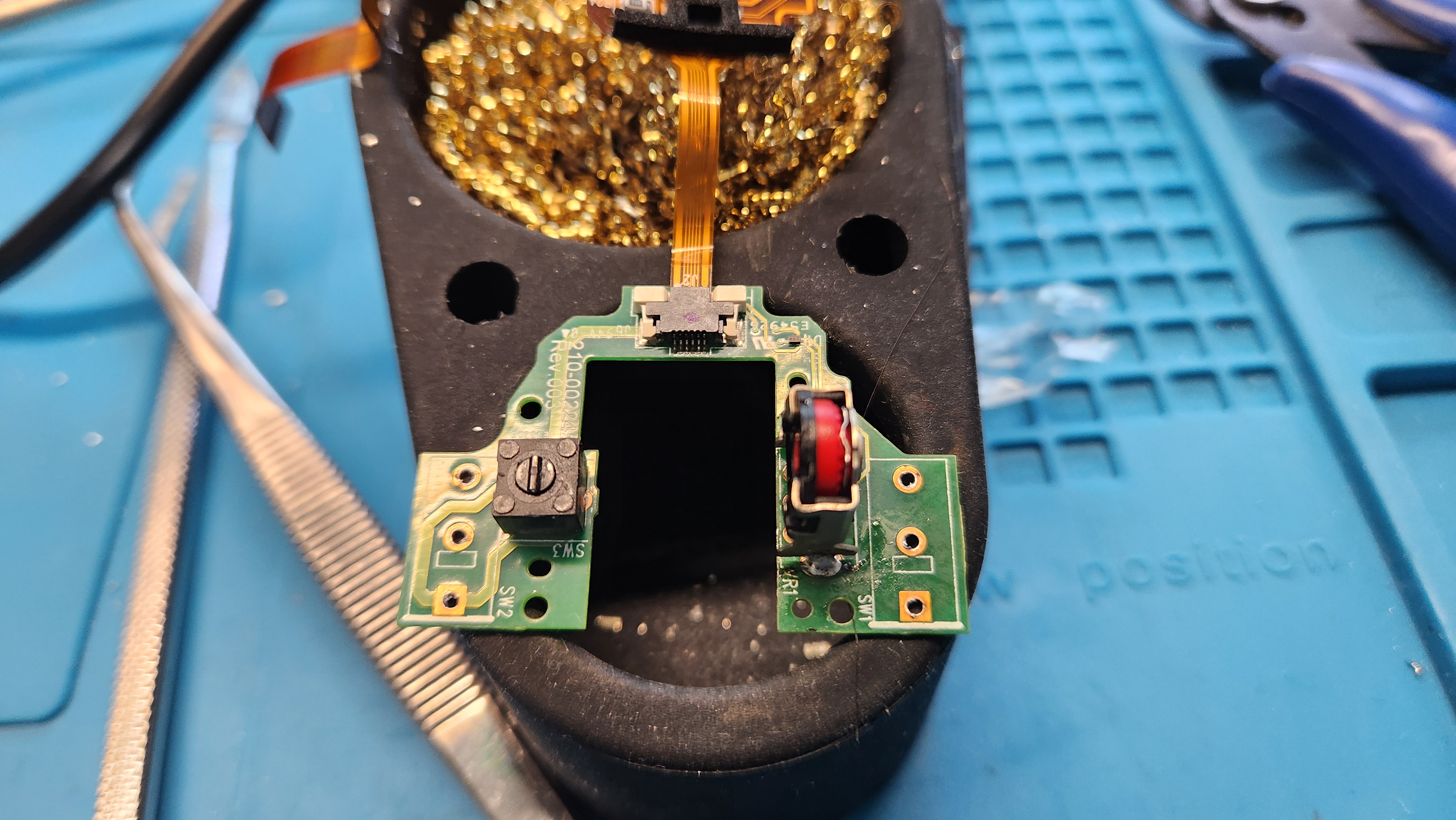

마우스 스위치부 pcb도 디솔더링을 해주고, 스위치를 교체해주면 됩니다.

마찬가지로 PCB에 흰색 네모가 스위치의 버튼 위치를 알려주기 때문에 그대로 교체해주면 됩니다.
(무소음 스위치로 바꿀때도 마찬가지)

---

여기서부터는 핫스왑 작업



미니 드릴을 이용해서 리벳이 들어갈 구멍을 조금 뚫어준다.
너무 크게 뚫는다면 땜하기도 힘들고, 인식시키기도 힘들지 모른다.



가장 이상적으로 뚫은건 저런식으로 고정이 되고, 누르면 들어가는 정도



리벳에 납땜을해줘서 홀에 인식이 되도록 해준다.

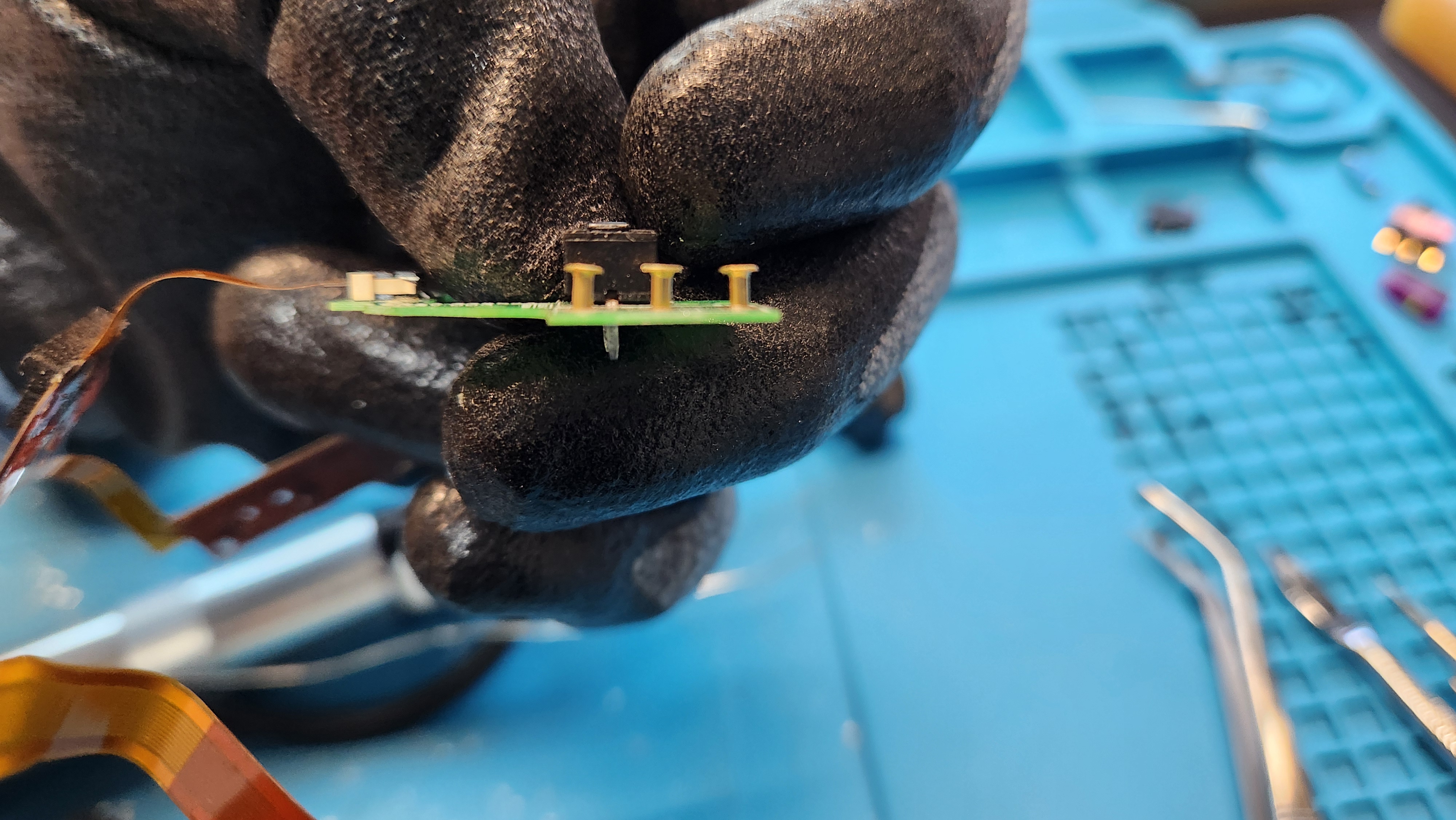

스위치를 넣으면 이런식으로 넣어진다.

당연히 스위치는 땜을하지 않았기 때문에 핫스왑이 가능해진다.

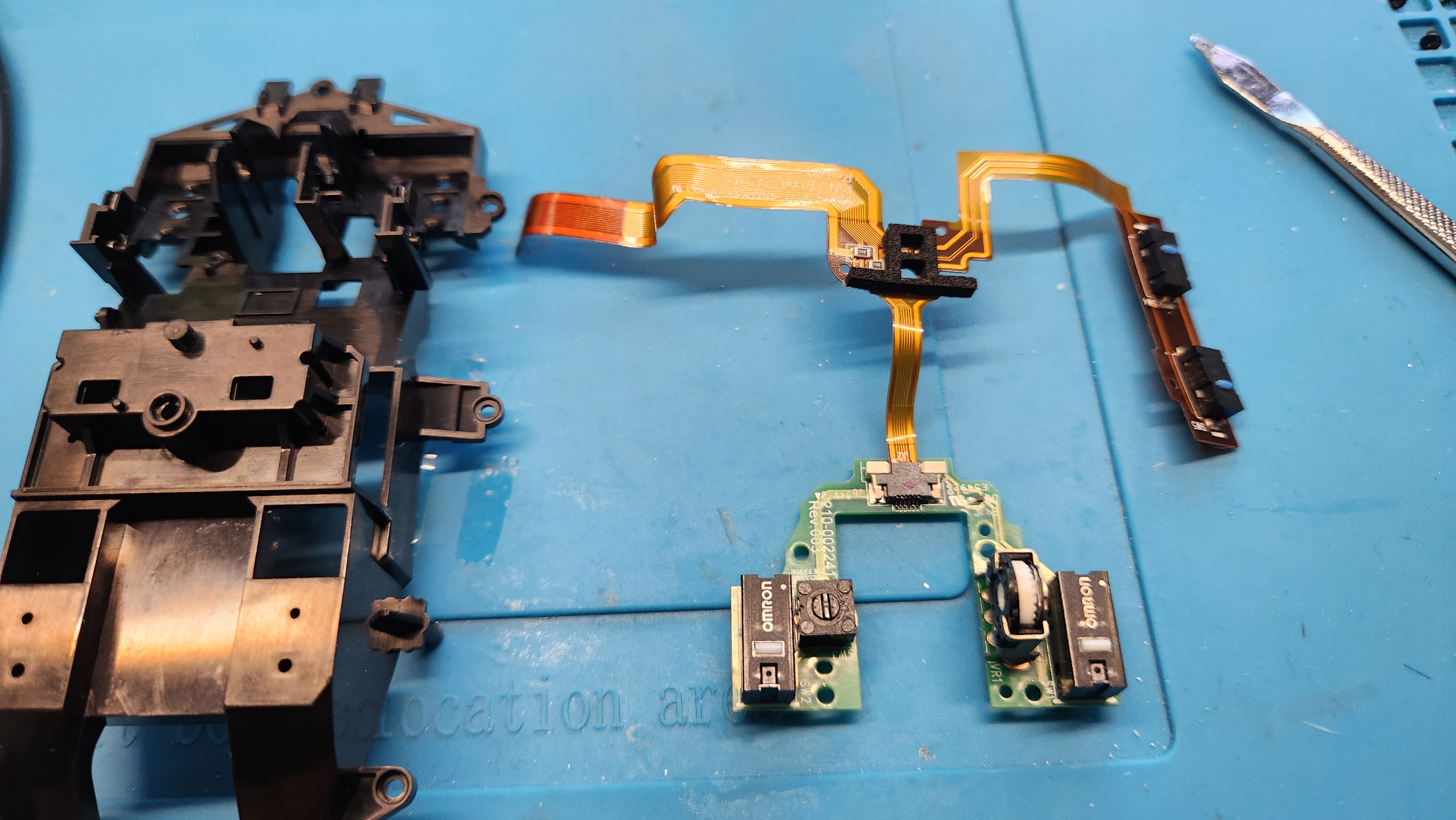

다시 조립.

이때 납을 너무 두껍게 땜질했다면 하우징의 홀에 맞지 않을 수 있는데,
홀을 좀 더 넓혀주거나 땜을 다시 해줘서 맞추어 주도록 한다.



가조립을 해주고 마우스 테스트를 해준다.

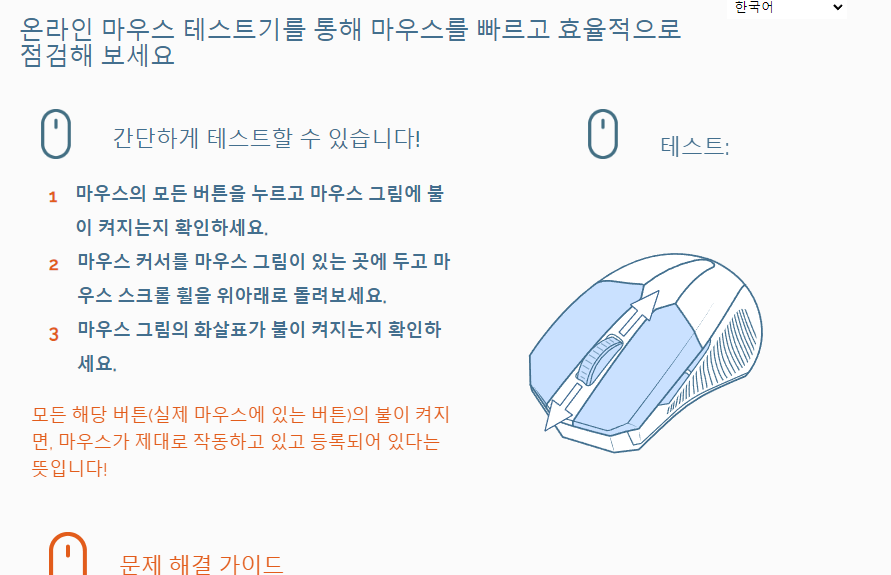

https://www.onlinemictest.com/ko/mouse-test/

마우스 테스트 – 마우스 키 점검 | 온라인 마이크 테스트

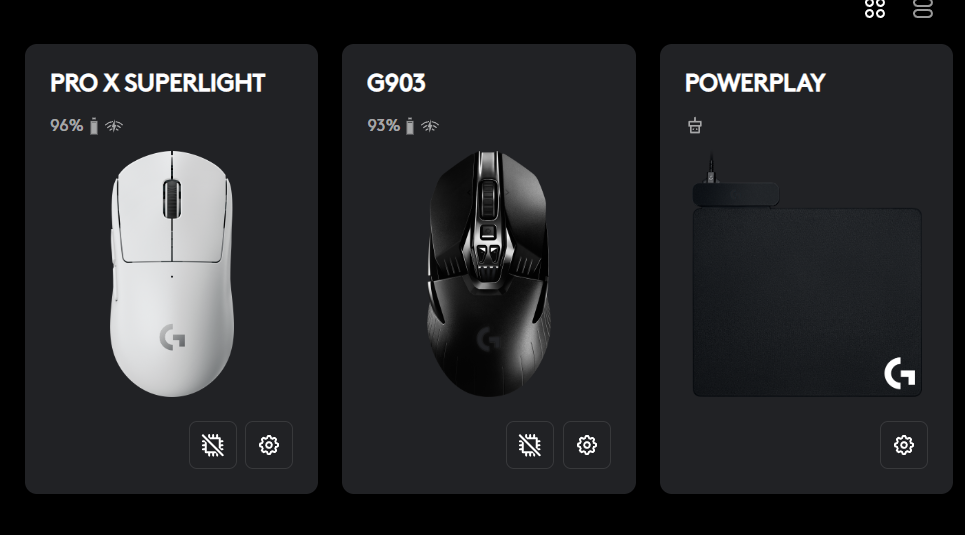

정상적으로 켜지고, 마우스 동작도 확인!
(이 사이트는 휠 스크롤이 파란색 불이 안나오는 경우가 있음..)





조립해주면 완성이다.


*히팅건이 현재 없으므로 C 타입 교체는 하지 않았음.
