Ghost S1 쿨링팬 장착기

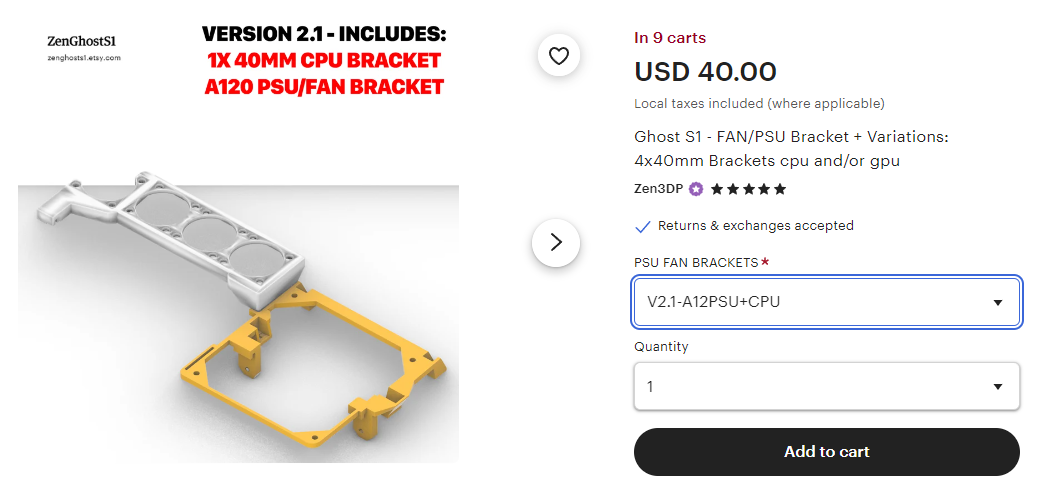

Ghost S1 케이스의 사설? 사제 부품중 파워부분에 120mm 쿨러를 장착가능하게 해주는 용골이라던가,

A4x20 이나 A4x10을 장착가능하게 해주는 브라켓을 따로 팔고 있다.

https://www.etsy.com/listing/959737609/ghost-s1-fanpsu-bracket-variations?ref=desktop_listing_share_button

Ghost S1 FAN/PSU Bracket Variations: 4x40mm Brackets Cpu And/or Gpu - Etsy



여기서 브라켓을 판매하긴하는데..

따로는 판매하질 않는다.

게다가

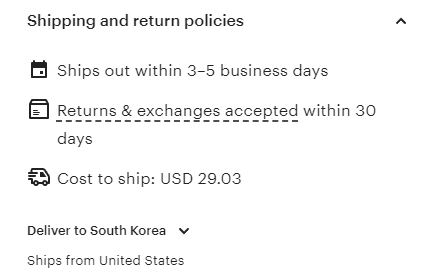

배송비가 거진 제품 가격이 나온다.



어쩔 수 없이 만들어야지...

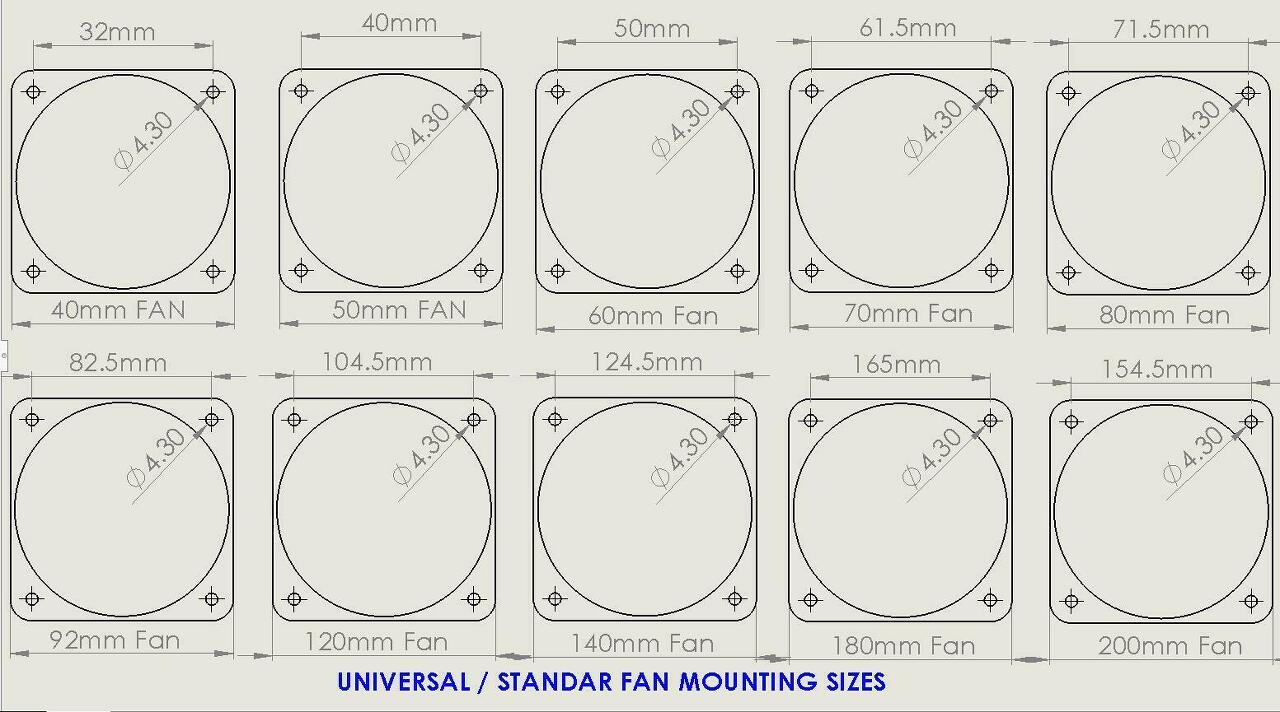

팬규격표를 참고해서 도면을 그리기로 했다. (녹투아도 규격을 따른다고 들었기 때문에)



처음에는 그냥 단순히 팬 3개를 파워부분에 장착할 셈이였는데



자료를 찾다보니 윗 사진을 알게되었고, 최대 4개까지 장착이 가능한것을 알았다.

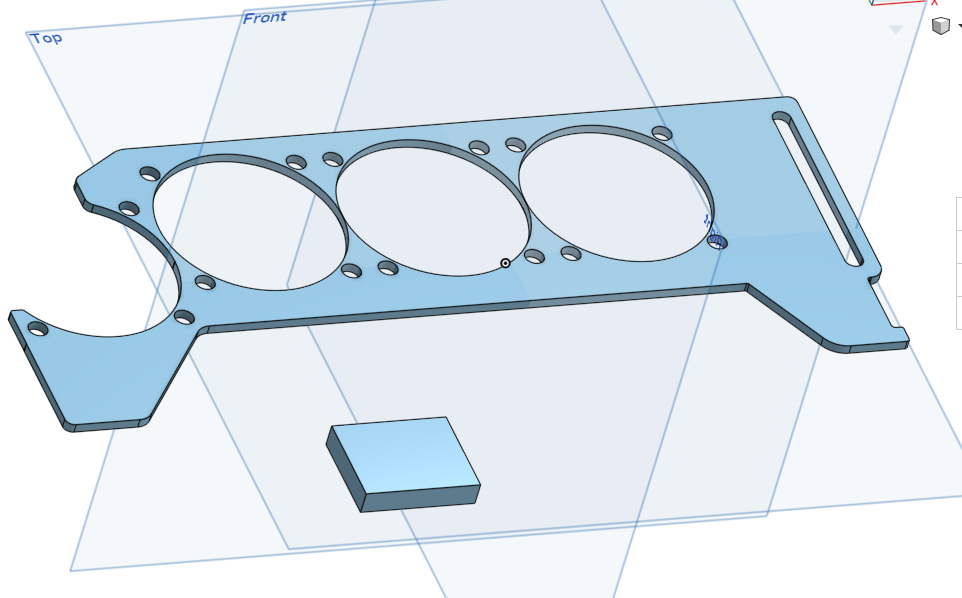

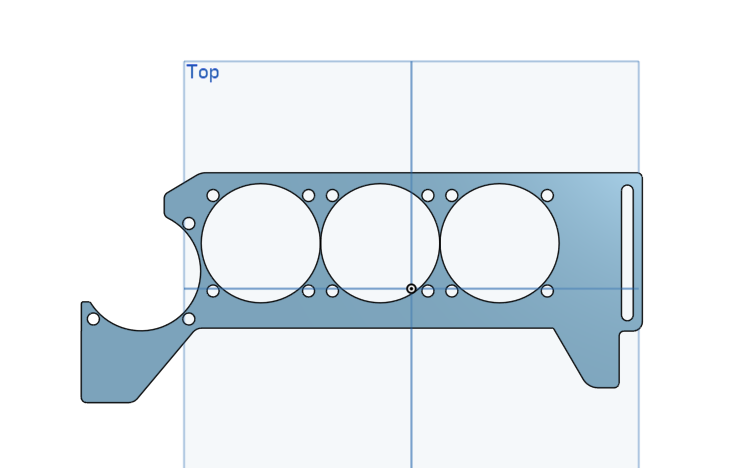

그래서 만들어진 도면은 다음과 같다.



*여기서 삭제 삭제 실수를 했기 때문에 muiti error가 발생했다.



Ver 1과 Ver2를 동시에 출력하려했지만 이미 이전 작업내용을 지워버린 관계로 바로 Ver2로 출력을 진행했다.

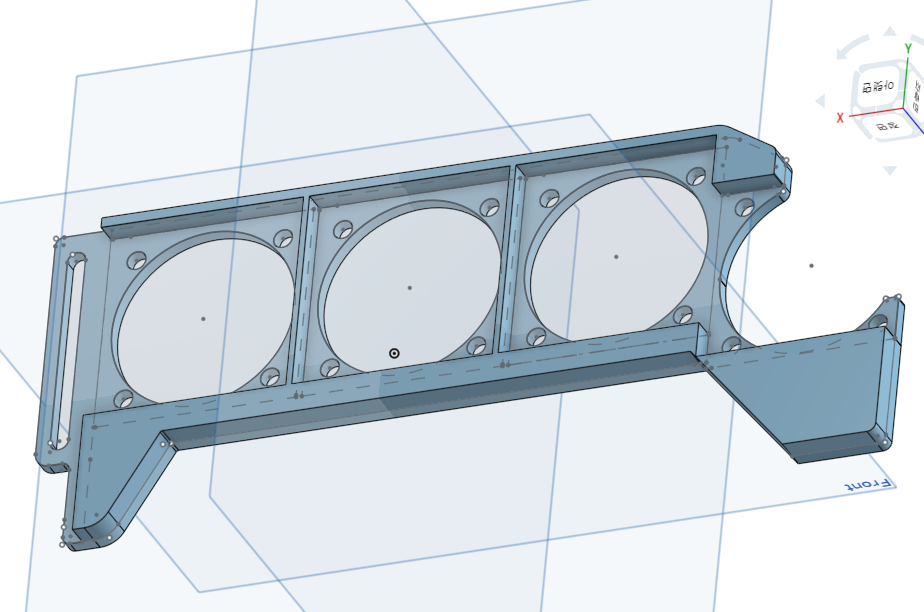

Ver 2.1

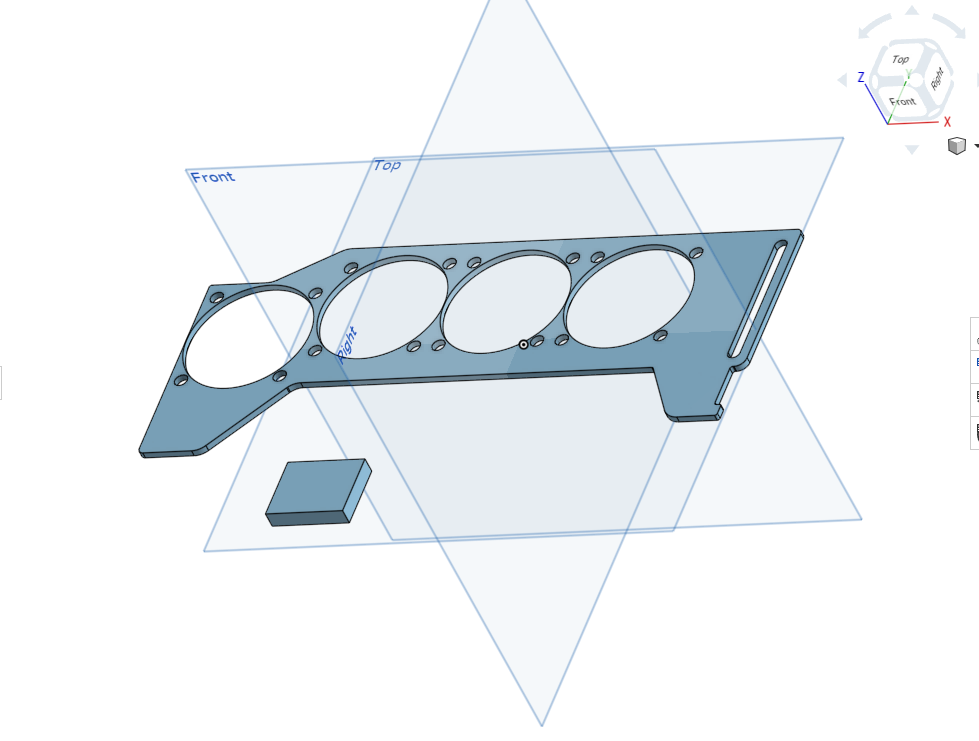

Ver 2.3 최종진행

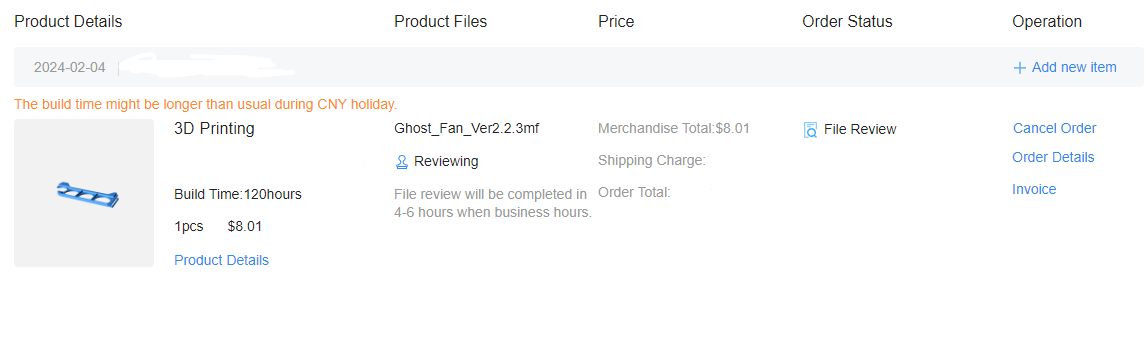

배송비가 비싸긴하지만.. 3만원이내에 들어오기때문에 아직 예산



https://jlc3dp.com/help/catalog/91-Selective-Laser-Sintering-(SLS)

Selective Laser Sintering (SLS) - JLC3DP Help Center

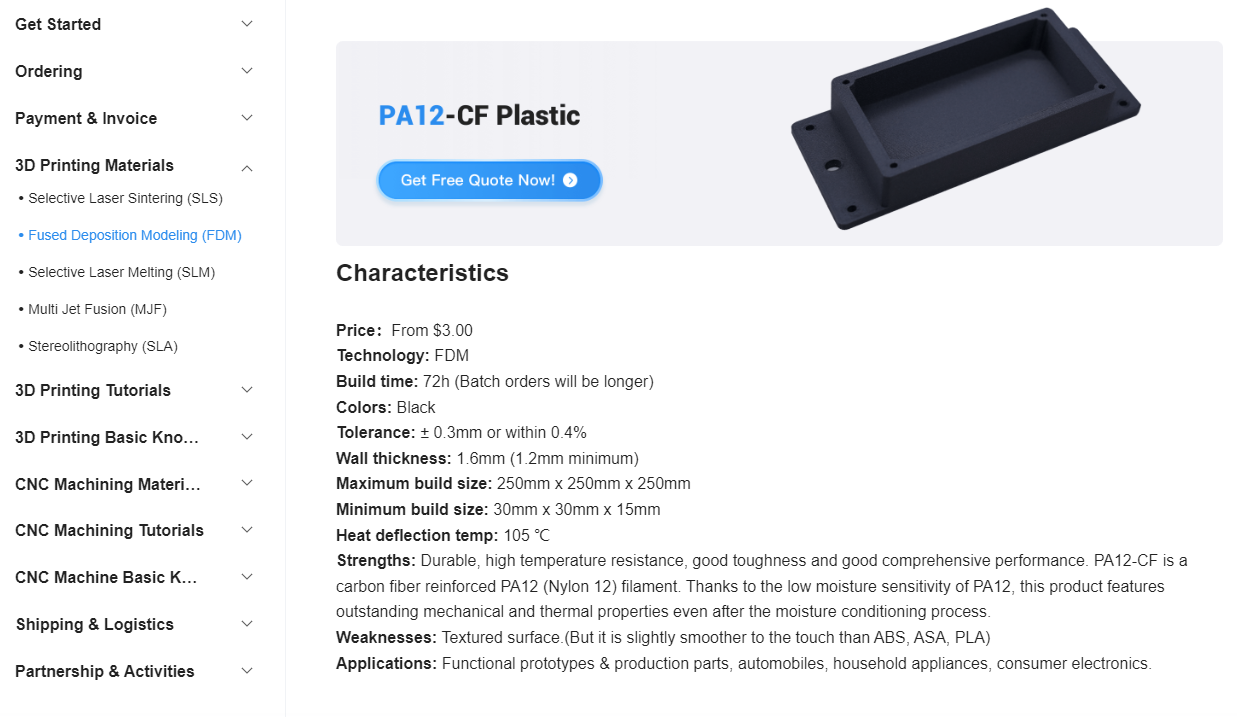

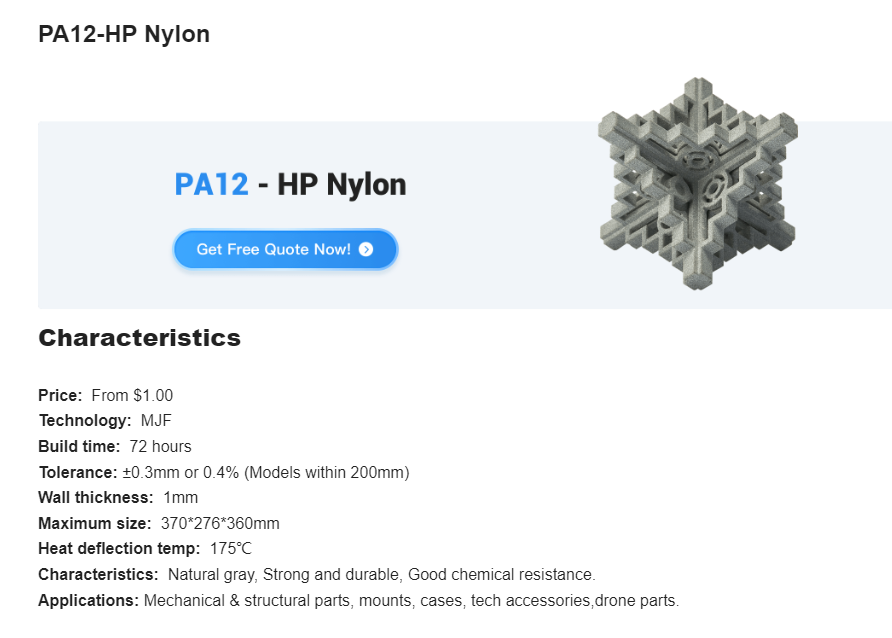

재료는 물성특성 중 특히 열변형 온도를 중점으로 봤다.

온도로 보면 약 80도까지는 버텨야했고, 출력가능한 프린터 범위내에서 출력했어야 했기 때문에  최종적으로 SLS 타입으로 갈 수 밖에 없었다...
원래는 프로토타입인지라 FDM이나 저렴한걸로 가고 싶었다.





이제 3D 프린터 모델이 배송오고, 만일 수정이 필요없다

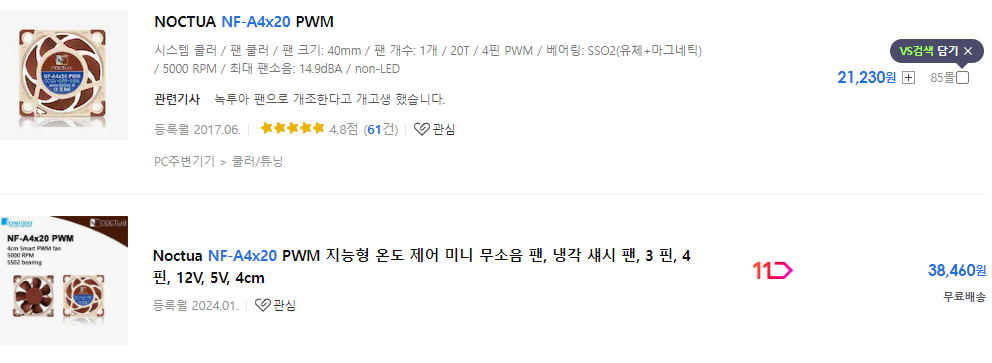

아마 a4x10 * 4개로 가거나
a4x10 1개, a4x20 3개 조합으로 가지 않을까 싶음.
