[하만] DAY1.NOT(Inverter) 설계

사용프로그램 : Cadence Virtuoso
Design Rule : Gpdk090

1. 이론

• Schematic Diagram



회로구성 (Body 생략상태)  / 진리표 / 심볼

회로구성 // Stick Diagram


진리표를 봤을때 입력신호 A가 0에서 1로 변할 때 출력값이 1에서 0으로 변하는 것을 알 수 있다.

즉, 들어오는 입력에 따라 SWITCH 역할을 한다고 생각을 하면 되며, 이런 스위칭 특성을 이용해서 원하는 출력을 설계하는게 주 목표가 되겠다.
따라서 그 목표에 맞춰 인버터는 0V가 입력되면 출력으로 5V, 5V가 입력되면 출력으로 0V가 흐르는 모습을 볼 수 있다.

2. Design

• Schematic 디자인
  라이브러리에서 New - Cell View 를 통해 Not (혹은 Inverter) 의 Schematic을 생성해준다.



     "I"를 눌러 라이브러리에 pMOS와 nMOS심볼을 대입해주고, W를 눌러 설계 목적에 맞춰 배치를 해준다.


q를 눌러 속성 변경

nMOS는 공정의 기본에 맞춰 width를 1u로 변경해주었다.

pMOS의 길이도 설정을 해줘야 하는데 최초에는 대략 2~3배 정도의 차이가 있기에 2u로 설정해주었다.
(그 이유는 밑에 접은글 처리)

◎ MOSFET

MOSFET
nMOS는 Gate to Source 전압 (VGS) 이 문턱전압(VTH) 보다 작으면 채널이 형성되지 않고, VGS가 VTH보다 클 때 채널이 형성된다. (이상적이라고 가정)



                                                                     : 채널이 형성 되지 않는다.



 : 채널이 형성 된다.



따라서 이를 식으로 표현하면

• Cut Off () :
• Linear ( , )   :
• Saturation (,) :

이때 공정상 설계자가 조절 가능한 값은 W와 L이 되므로 이 값을 통해서 전류값을 조절한다.

•  이때 a는 약 2~3의 값을 갖는다고 본다. (즉, n모스와 p모스는 약 2~3배의 비례관계)ㅇ

3. Simulation
심볼을 작성해주고
pMOS의 적절한 길이를 찾기 위해 시뮬레이션을 해준다.
이때 VDD와 VSS는 1v 0v를 각각 입력했고 (*동작전압) VIN에는 시뮬레이션으로 돌리기 위해 VIN을 설정해주었다.

현재 임의로 집어넣은 상태의 그래프, X가 (입력전압) 0.5 부근에서 출력신호(자주색) 가 입력신호(초록색) 와 만나는게 이상적인 동작곡선인데
만일 0.5 기준으로 한 쪽으로 치우쳐 있다면 W의 길이를 조절해서 최대한 근접한 값을 찾아주는게 시뮬레이션의 목적이다.

* 딱 맞추지 못하는 이유 : 예를 들어 소숫점 둘 째자리까지만 공정이 가능하다고 한다면 가장 근사한 값을 찾을 수 밖에 없기 때문.

pMOS의 w 정보에 WIDTH를 입력하고 파라미터를 늘려 시뮬레이션을 동작시켰다.
현 과정에서는 3회 정도 시뮬레이션을 통해 적절한 값을 찾을 수 있었다.

1. 시뮬레이션을 통한 값 추론

• Simulation



Library Manager 에서 새로운 Cell 을 작성한다.
****_TEST로 명명하고, 시험 환경을 구성해준다.

"I"를 눌러 저번에 작성한 내 라이브러리에서 NOT 심볼을 불러오고,
"I"를 눌러 analogLib 에서 vdc와 gnd 를 불러와 설정해준다.
동작을 위해 VDD와 VSS는 각각 1v와 0v를 넣었고, VIN에는 VIN을 설정해주었다.
(* VIN에 들어가는 값을 시뮬레이션 하기 위해서)
Launch - ADE L 을 눌러 시뮬레이션 툴을 열어준다.

edit 를 누르거나 Copy from cell view를 눌러도 가능

Design Variables에 값을 입력해준다.
그래프의 범위를 0~1v로 잡고 있기 때문에 그 중간값인 0.5v를 측정하기 위해서 500m를 입력하거나 0.5를 입력해준다.

Analyses 에선 분석값을 입력해주어야 하는데, DC전압, 범위설정 등을 해주고 확인을 누른다.
(Sweep Type이 사진상에는 로그로 나왔지만, 선형적으로 볼 것이기 때문에 Linear로 바꿔서 적용했음)


Simulation - Netlist and Run 을 누르고, Results - Direct  Plot - main form 을 눌러 결과값을 확인해본다.
여기서는 하나의 값을 설정하고 시뮬을 돌렸기 때문에 입력과 출력의 값에 대한 하나의 그래프만 도시 되었다.

정확한 값을 측정하기 위해, Schematic에서 pMOS의 크기를 WIDTH 로 설정해주고 Cross check and save를 돌렸다.
시뮬레이션 툴에서 Design Variables에서 WIDTH 값을 추가 후 3u를 기입해준다.

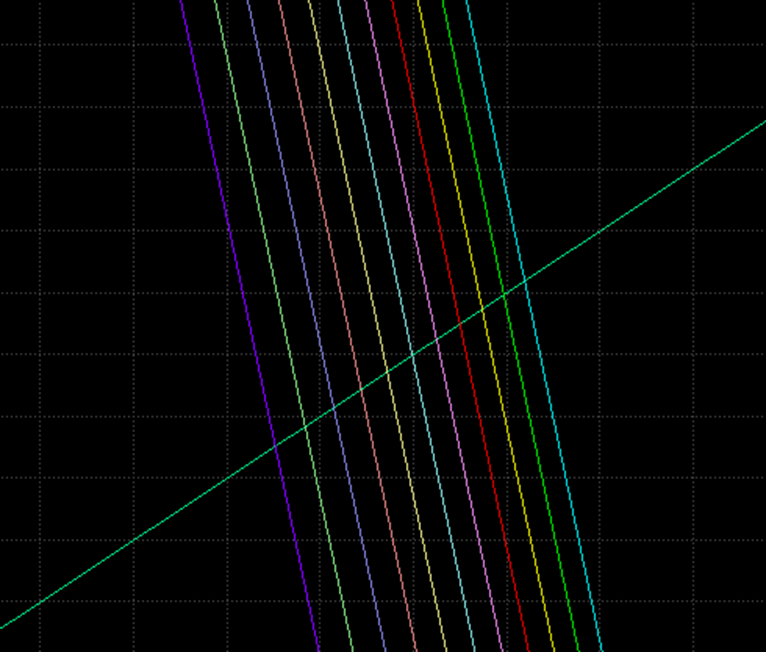

Tools - Parametric Analysis을 열어 Variable에 WIDTH를 설정해주고, 2u ~3u 에 0.1u씩 값을 얻을 수 있도록 설정해주고 시뮬레이션 값을 도시해준다.


0.01u Step Size까지 도출하여 최대한 가까운 값을 찾아서 pMOS의 크기를 조절해주면 Layout을 제외한 도면 작성이 완료된다.
