2016년 의공기사 3월 필기 풀이

23. 어떤 도체의 단면에 1분 동안 240 C의 전기량이 이동하였 을 때 전류는 몇 A 인가?

        ① 3                               ❷ 4                                   ③ 5                                   ④ 6



24. 인가전압이 40V인 회로에서 저항 R1에 걸리는 전압은 몇 V 인가? (단, R1=5Ω, R2=15Ω이다.)

         ❶ 10               ② 20          ③ 30             ④ 40

26. 입력에 2 VPP의 100 kHz 구형파를 입력하였더니 출력파형은 20 VPP의 삼각파가 되었을 때

       Slew rate는 얼마인가? (단, 연산증폭기는 전압이득 10인 비반전 증폭기로 구성하 였다.)

       ① 2 V/us                           ❷ 4 V/us                    ③ 20 V/us                                    ④ 40 V/us



        Slewrate 의 의미는 단위시간 (1us)에 대해 출력신호가 따라갈 수 있는 전압값을 의미

        주파수가 100Khz 이므로, 주기는 10us, 반주기는 5us가 됩니다.

 즉, t1~t2까지가 5us동안 출력이 20Vpp가 되었고, 이는 1us 당 4V만큼 변화가 되었음을 보여줍니다.

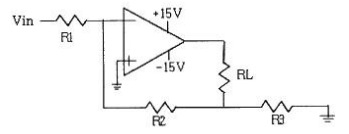

27. 다음 회로에서 RL 에 흐르는 전류는 몇 mA 인가? (단, Vin = 2V, R1=R2=R3=2kΩ, RL=500Ω이다.)

         ① 4.0                ❷ 2.0              ③ 1.0                ④ 0.5 .

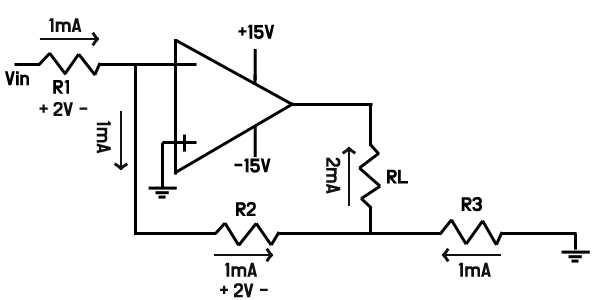

키르히호프를 이용하면 그나마 쉽게 구할 수 있습니다.







30. 교류전압 100V, 50 Hz를 반파정류 했을 경우 출력 주파수 는 몇 Hz 인가?

        ① 60                ② 120                 ❸  50                 ④ 100









31. 생체신호 측정에서 심전도 신호의 주파수 대역이 0.01~200 Hz 라고 할 때, 앨리어싱효과(aliasing effect)가 일어나지

       않게 하기 위한 표본화 주파수는 최소 얼마 이상이어야 하 는가?

       ① 0.01 Hz                    ② 100 Hz                      ③ 200 Hz                      ❹ 400 Hz


    * Aliasing effect 란 언더샘플링을 가질 경우 복제 스펙트럼 간의 간격이 좁아져 스펙터럼이 서로 겹쳐지는 현상으로
      원신호를 복원할 수 없으므로 표본화율 샘플링보다 크게하여 (오버샘플링) 방지한다.

     따라서, 가장 주파수가 큰 200Hz의 2배 정도 큰 400Hz가 답









75. 30μF 콘덴서를 이용한 직류 제세동기에서 135 W/s 의 에 너지를 설정할 경우, 이 때 제세동기의 충전전압은 몇 V 인 가?

        ① 2000                                       ❷ 3000                                ③ 4000                                     ④ 5000



W= 0.5*Q*V = 0.5* C*V^2
135 = 0.5 * 30μ * x^2
X= 3000

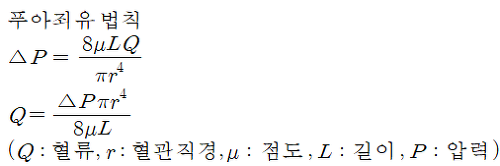

87. 혈압이 일정할 때 혈관의 직경이 2배가 되면 혈류량은?

    ① 변함이 없다.                   ② 2배가 된다.                      ③ 4배가 된다.                   ❹ 16배가 된다.



91. 경골은 하지의 주요한 체중 부하골이다. 만약 70 kg의 사람 이 해부학적 자세로 서 있을 때

       체중의 25%가 한쪽 슬관절 근위부에 있다면, 양쪽 경골에 작용하는 총 압축력은 약 몇 N 인가?

       ❶ 350                        ② 450                        ③ 700                         ④ 1050



70Kg * 9.8N =  686 N

686N * 25% = 171.5 N
171.5*2 = 343N

약 350N



2009년 9월 90번 : krakens.tistory.com/49?category=711926
