Day.67~76 PCB 설계

프로그램 : Orcad Capture, Allegro PCB  Editor

1. 설계준비와 New Project 생성

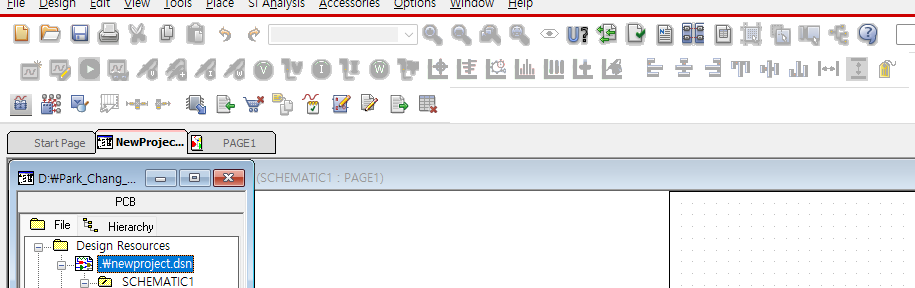

File - New Project 생성을 눌러준다.
Name : Project 이름,
Location : 파일 위치

2. 설계환경 설정







3. 회로도 그리기



4. 부품속성 입력하기

5. 신규 Library 작성

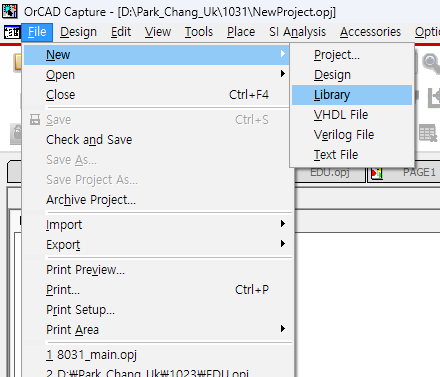

File  - New - Library 를 선택
Library에 쓰일 이름을 명명한다.

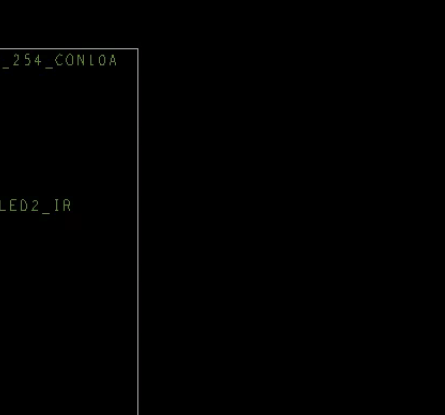

6. PCB Footprint 작성

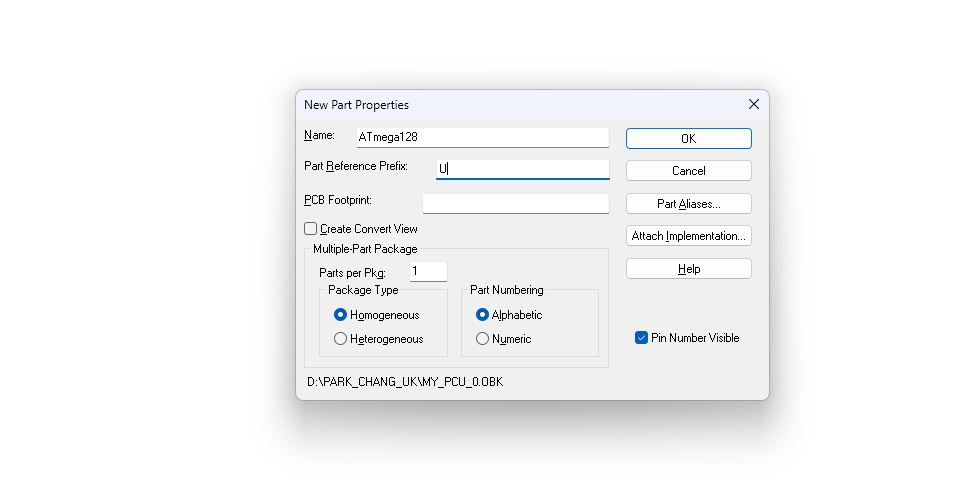

생성된 library 에서 New Part 를 선택 그릴려고하는 소자의 foot print 속성을 선택해준다.
Symbol을 선택하면 그 소자의 Symbol을 디자인 할 수 있다.



Name 은 소자의 이름을 나타내고
Part Reference는 Schematic에 소자를 붙일 때 Reference의 값을 나타낸다.
A로 설정하면 A? 형식으로

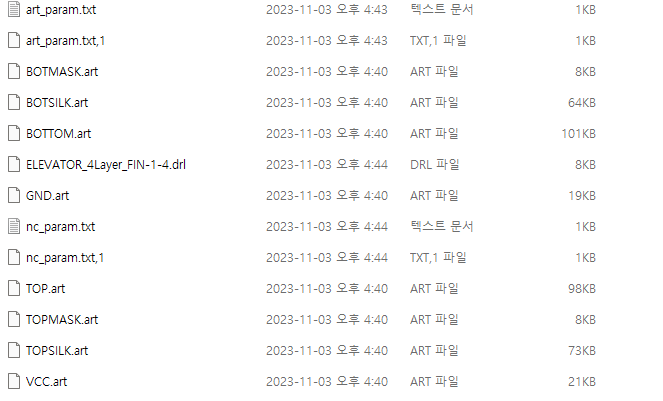

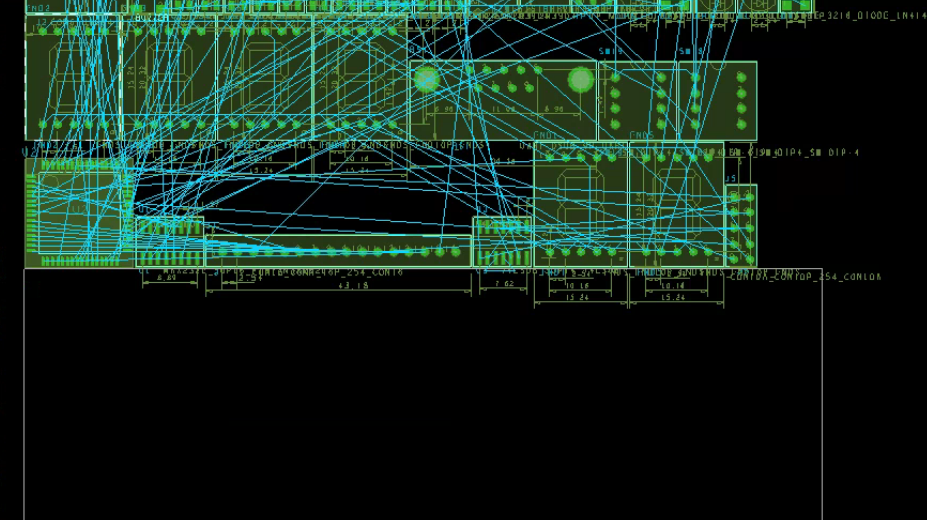

4층 Layer

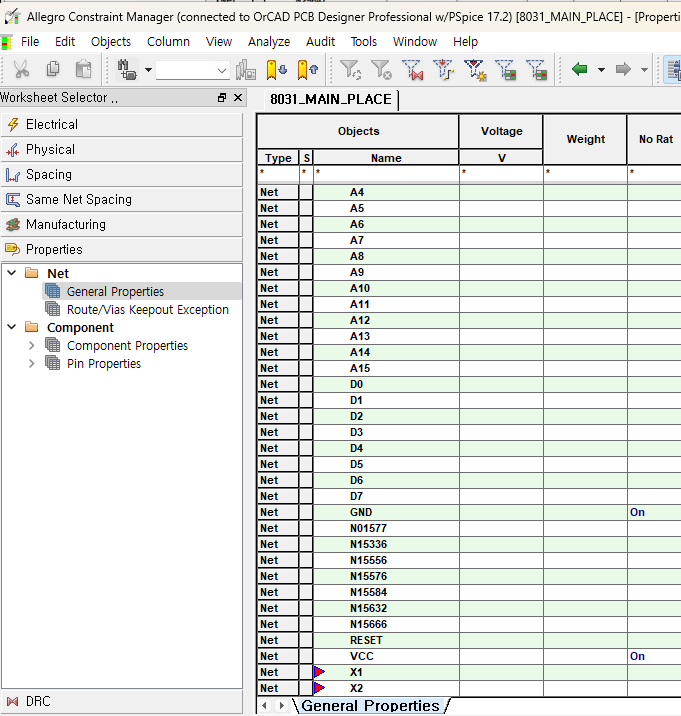

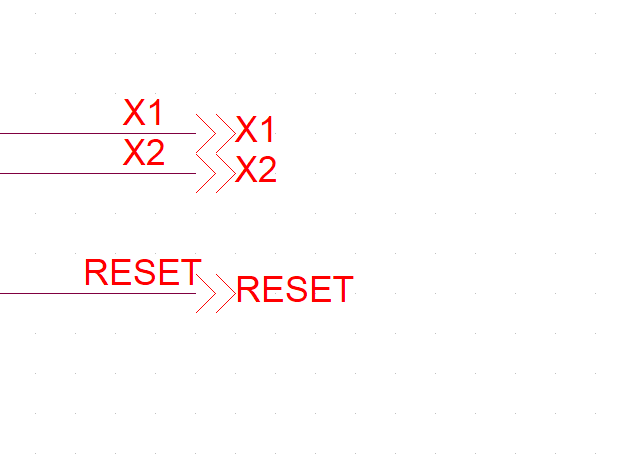

사진상 X1, X2 = CLK1,CLK2 (다른보드 사진)









7. 부품참조갱신

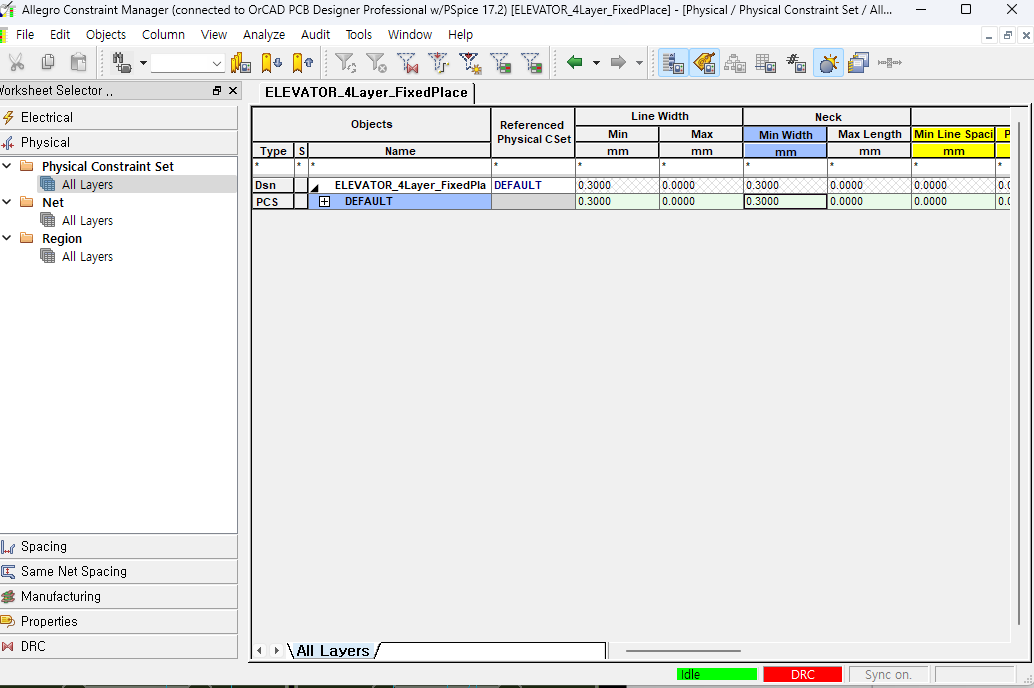

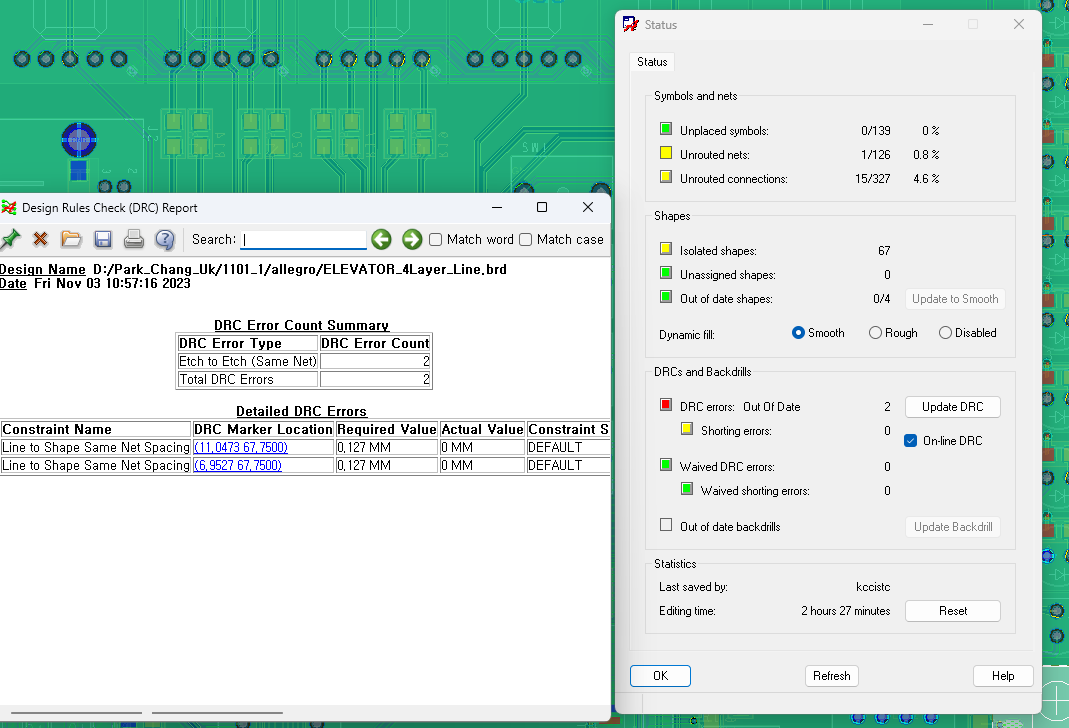

8. 설계규칙검사 - DRC
9. 네트리스트 생성
10. Report 작성
11. 계층구조 회로도 설
