직류기

1. 직류기의 원리
   -직류기(DC machine)은 직류 발전기, 전동기를 뜻하며 발전기는 기계에너지를 전기 에너지로 변환시키는 것이고, 전동기는 그 반대이다.


2. 플레밍의 오른손 법칙 (발전기)




   엄지 : 도체의 운동 방향 ( v )
   검지 : 자장의 방향 ( B )
   중지 : 기전력의 방향 ( е )
   *외우기 힘들다면 F B I로 통일해서 외우기






3. 플레밍의 왼손 법칙 (전동기)




    엄지 : 힘의 방향 (F)
    검지 : 자장의 방향 (B)
    중지 : 전류의 방향 (I)

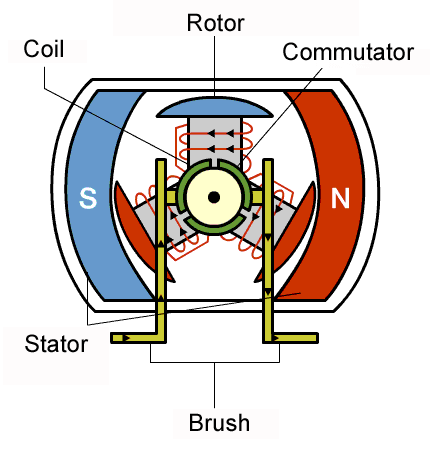

• 직류기의 3요소
  1) 계자 : 직류기의 계자는 전류를 흘리면 자속을 발생시키는 부분. 계자권선에 전류를 흘려주는것을 여자라 하고,                직류기의 계자는 고정되어 있으며 전기자와 함께 자기회로를 형성한다.

  2) 전기자 : 전기자는 전기자 철심과 권선으로 이루어진 부분으로 도체가 회전하여 자속을 끊어서 기전력을
                 발생하는 부분이다. 이때, 전기자가 회전함에 따라 전기자 철심 내부에서 자속의 방향이 변화하므로
                 히스테리시스손과 와류손에 의한 철손이 발생한다.

                 ①전기자 철심 : 철손을 감소시키기 위해 규소강판(규소 약4%)을 성층한 철심(0.35~0.5mm)을 사용
                                      -규소를 함침 시키면 자기적 성질이 개선, 히스테리손 감소, 저항률증가, 와전류손 감소.
                 ②전기자 권심 : 전기자철심에 슬롯을 내서 코일을 감음


  3) 정류자 : 전기자에서 발전된 교류기전력을 정류자와 접촉된 브러시와의 정류작용을 하여 직류로 변환하는
                 부분이다. 운전 중에는 항상 브러시와 마찰을 하므로 튼튼하게 제작되어야 한다.

  -강자성체 : 철,니켈,코발트 : 잔류자기 특성을 감소 - 히스테리스손 (규소를 섞는 이유)







• 브러시

  1) 특징 : 브러시는 정류자에 접촉하여 정류작용을 하며 변환된 직류를 외부로 유출하는 장치이다.
              브러시는 정류자면을 손상시키지 않도록 접촉저항이 적당하고 내열성이 크며, 고유저항이 작고,
              기계적으로 튼튼해야함.






  2) 종류 :
  -탄소 브러시 : 접촉저항이 크고 전류용량이 작아 주로 소형 직류기에 사용
  -전기 흑연 브러시 : 정류능력이 높아 브러시로서 가장 우수하여 널리 사용
  -금속 흑연 브러시 : 미세한 구리분말과 흑연 분말을 혼합한 브러시로서 접촉 저항이 작고 전류용량이 커서
                            대전류용 기계에 사용.




• 전기자 권선법 :
  1)고상권
  2)페로권
  3)이층권
