소니 액션캠 개조 #2 완료 (JST 단자 적용)

2021.10.12 - [HoBBy/FIXIY] - 소니 액션캠 개조#1 (보조배터리, 상시전원)

소니 액션캠 개조#1 (보조배터리, 상시전원)

소니 액션캠을 자전거에 장착하고 단기간 라이딩에는 배터리 문제가 없습니다만...

장거리를 하거나 고화질로 촬영을 한다면 방전까지 정말 순식간이죠.



주문한 JST 단자가 도착해서 적용해보았습니다.

JST 2핀

JST 2핀 암수 단자입니다.

하네스를 직접 사서 만드는게 저렴하고 좋지만 결제할 때만 해도 생각지 않던 부분이었습니다.

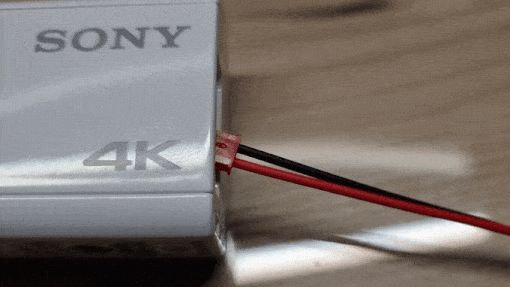

JST 2핀 단자를 선택한 이유는 위에 있는 사진처럼 저 구멍에 여유있게 케이블을 넣을 수 있기 때문입니다.

방수가 필요하다면 fake battery pack을 제거하고 정품 배터리를 넣기 쉬워지기에 필요한 과정이라 생각됩니다.







임시로 적용했던 2파이 단자를 절단해줬습니다.

JST 2핀 외에 보이는 튜브는 수축튜브 종류인데 가운데 납이 들어있어서 납땜도 한번에 해주는 제품입니다.

(배터리 부분에는 사용하지 않았습니다. 두꺼워지면 의미가 없기 때문이죠.)







사실 원래 계획은 그냥 납땜으로 잇는 것이였습니다.

하지만 생각보다 두꺼워서 핀을 분리해주고 납땜을 해주었습니다.



usb 포트가 있는 케이블

반대편 케이블에는 납땜형 수축튜브를 사용했습니다.

원래는 열풍기로 작업을하지만 라이터로는 처음 해본작업이라 태워먹었네요...



수축튜브와 전기테이프를 적절히 감아줬습니다.

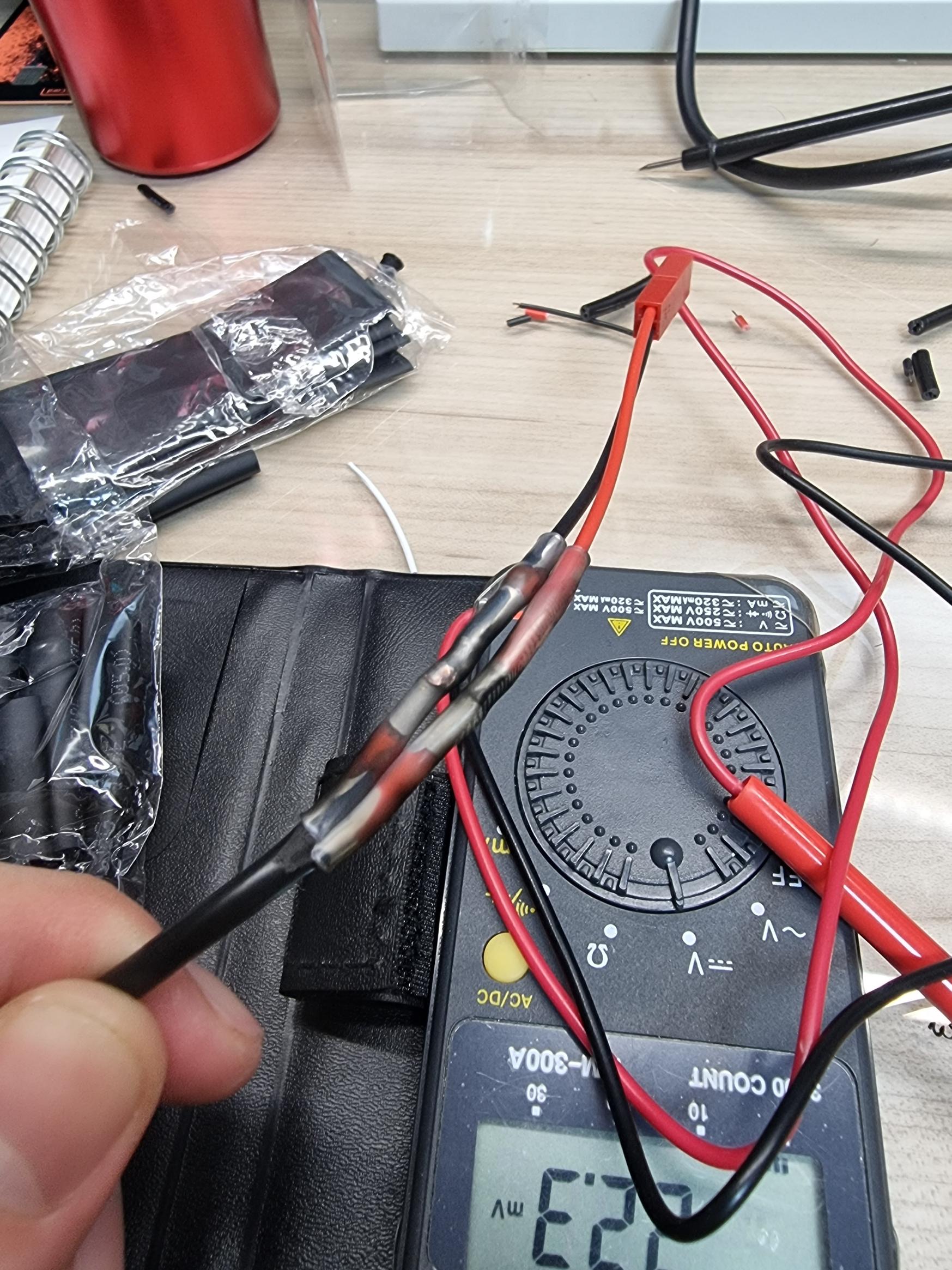

전원 테스트,

문제없이 전압이 측정됩니다.

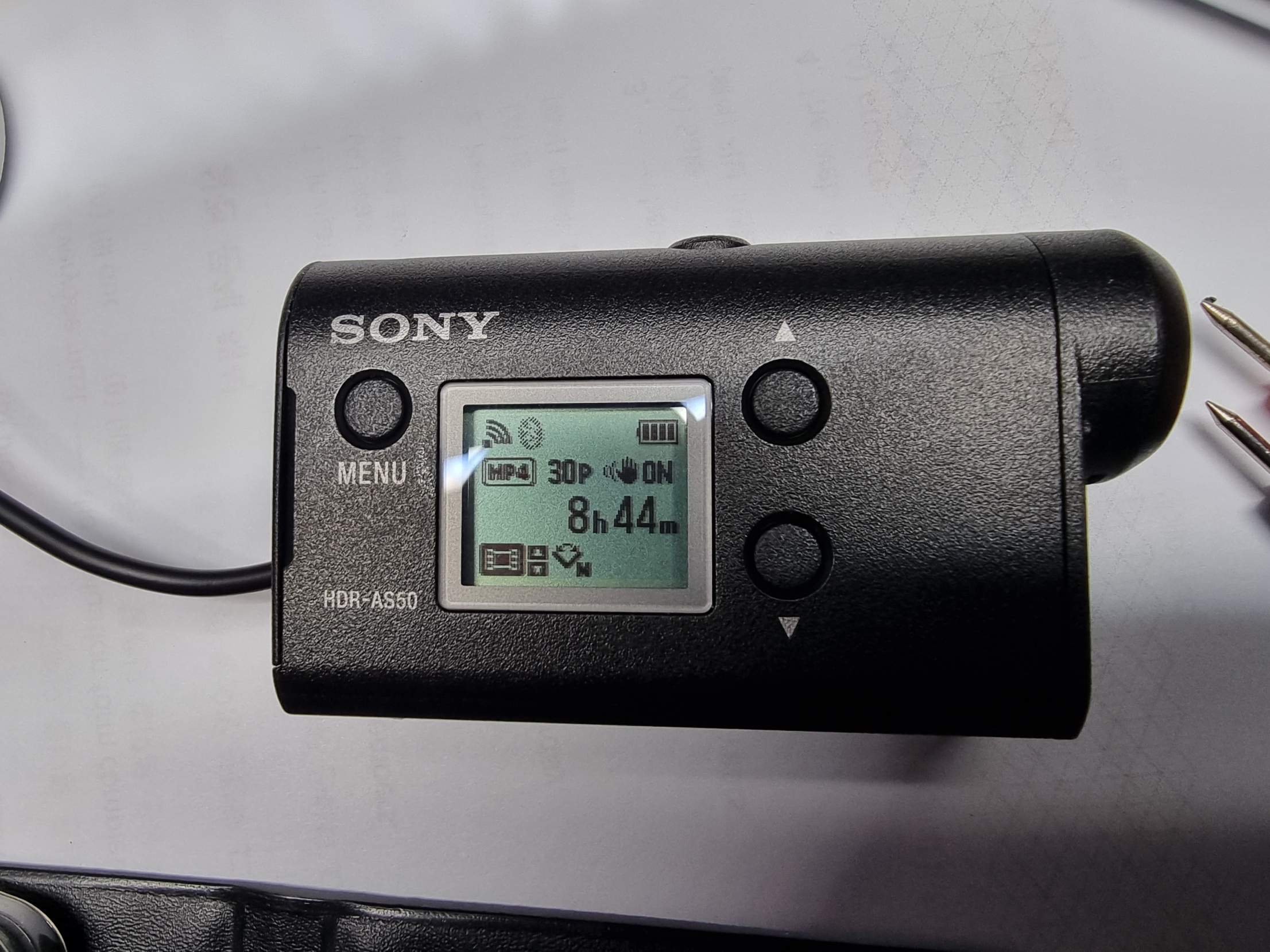

작동테스트,

최대 8시간 44분이 나오네요 sd카드 용량때문인듯 합니다.

스펙상으론 약 13시간이 최대라고 하네요







착용가능한 장비를 장착해보고, 선정리를 해줬습니다.

주간 라이딩만 한다면 전조등 자리에 블랙박스를 넣어줘도 큰 문제가 없습니다.
