[KiCAD] Arduino UNO R3 빌드 #2

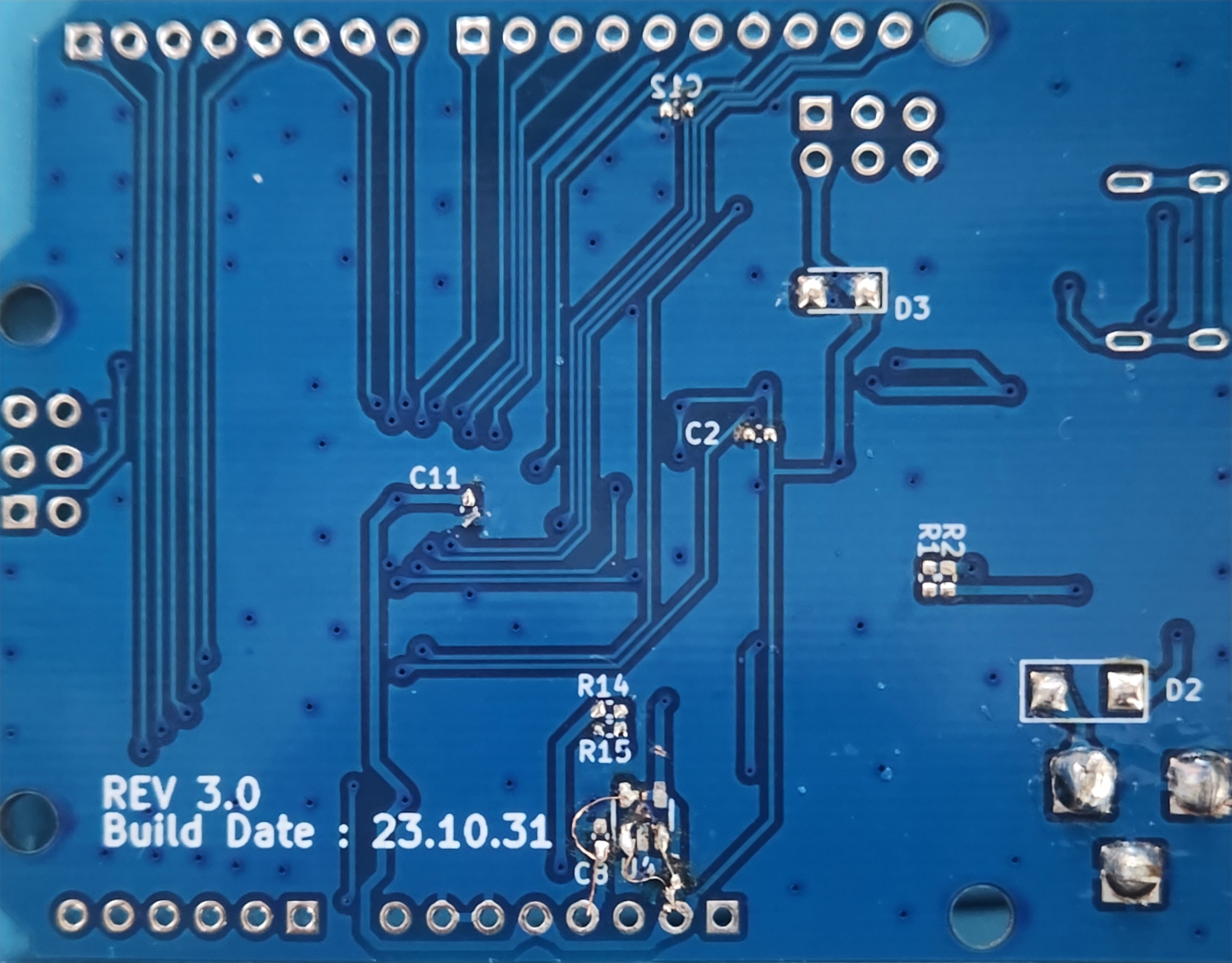

프린트 된 PCB가 도착

글 작성 중, 아두이노 회로도를 점검하는데..

반전을 시킨 상태로 적용되어진것을 확인했다.

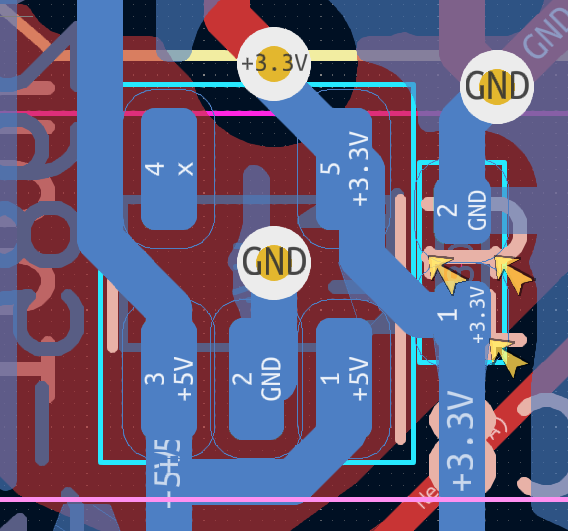

수정한 상태

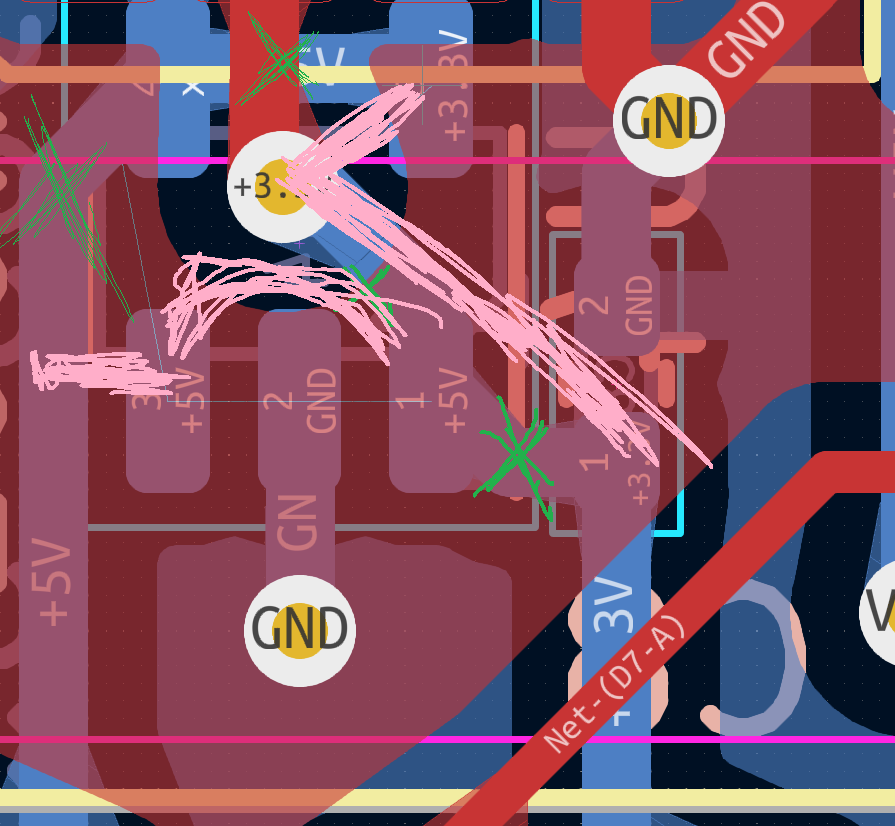

발주 된 회로 상태

디버깅 계획



쉴드 그라운드는 예상외로 그라운드랑 연결되어있는 부분이라 건들지 않아도 괜찮을듯하지만
리셋버튼은 셀러가 왼쪽 위 부터 1 2 3 4 시계방향으로 핀 번호고, 1 4 혹은 2 3 이 짝이라 했는데
1 2 4 3 버튼이라 라인 하나를 옮겨줘야 했다
