사용프로그램 : Cadence Virtuoso
Design Rule : Gpdk090
1. 이론
- Schematic Diagram
2x1 MUX는 다음과 같은 내용으로 구성된다.
MUX : MUX(먹스) 또는 Multiplexer(멀티플랙서) 라고 불리운다.
멀티플렉서는 n개의 선택선의 조합에 의해 선택된 2ⁿ개의 입력선을 이용해 하나의 출력선으로 선택시켜주는 회로이다.
(2x1 MUX 진리표 : 2개의 입력 중 S0의 신호에 따라 출력이 정해진다.)
2. Design
- Schematic
- Symbol
- Sumulation

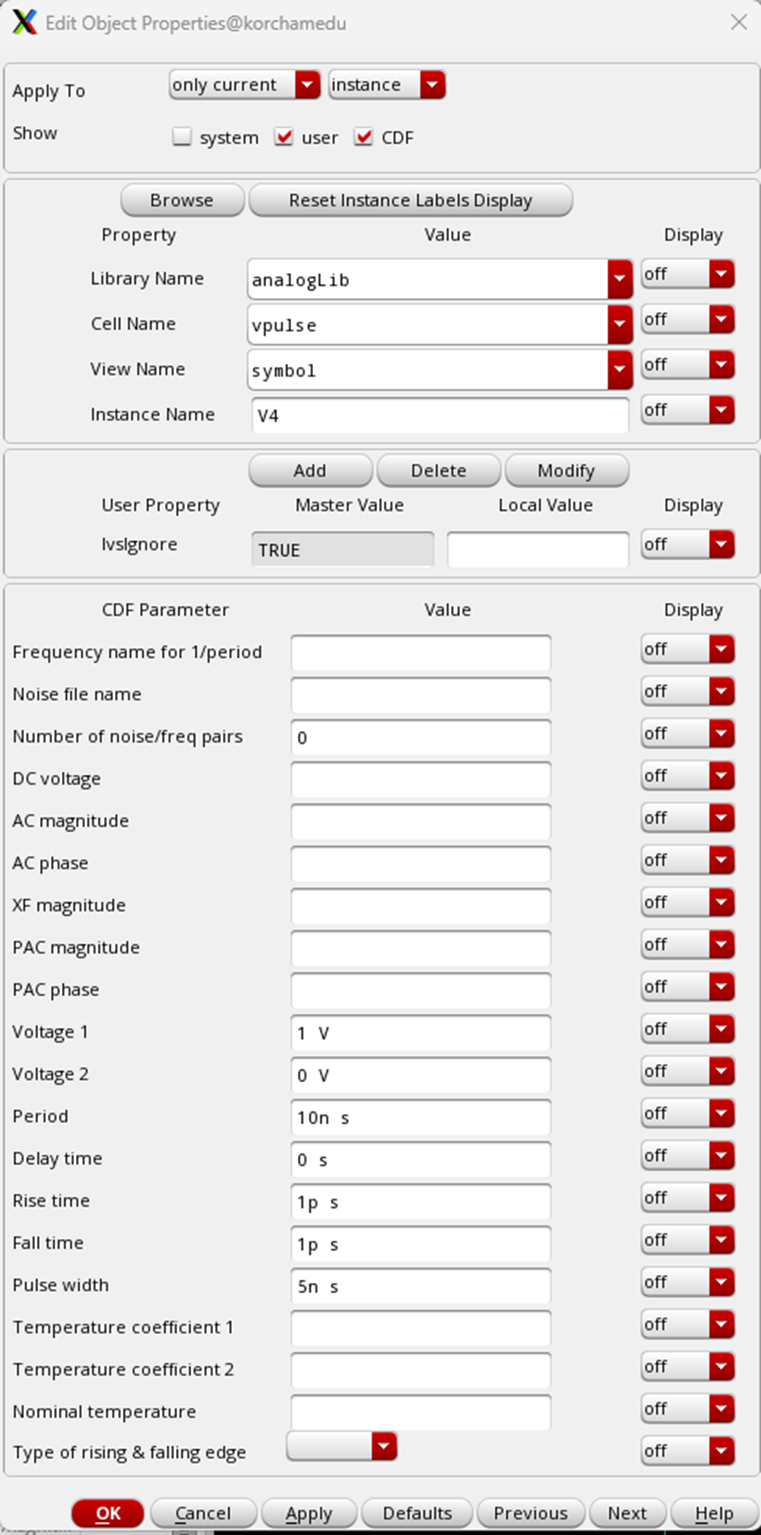

진리표를 보면 한 채널에는 펄스 ( 0 , 1 )의 신호, 다른 한 채널은 0에서 1로 변하는 ON / OFF , S0 신호에 따라 그 값이 다르게 나오기 때문에 VINA는 DC=1v, VINB는 펄스, S0에는 펄스를 주되, 폭을 약 2배 정도로 조절해 입력신호를 조절해줌.
3. Layout
- https://krakens.tistory.com/168 - 순서가 꼬여 SWITCH는 이곳에..

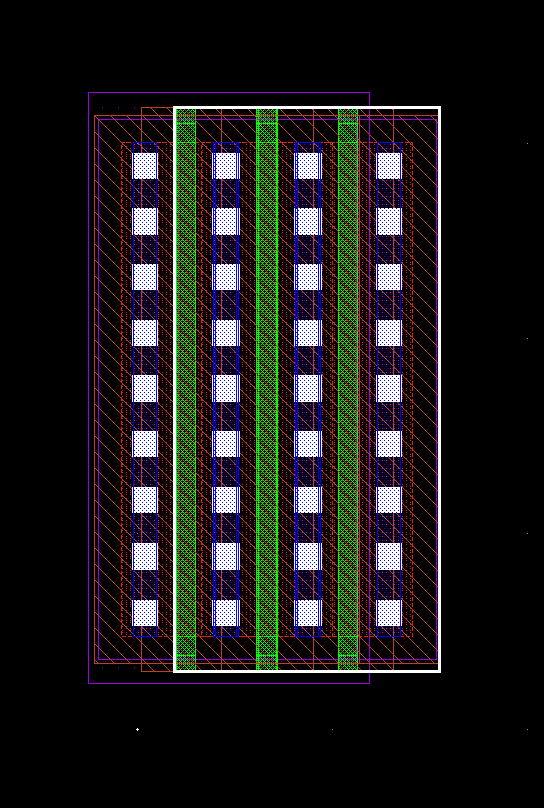

NOT과 2NAND의 pMOS의 길이가 다르기 때문에 조절을해야 한다.
이번 과정에는 poly를 늘리는 방향으로 줄여볼 예정.
실제로 줄인 후 많이 비슷해짐을 알 수 있었다.
2NAND도 앞서 해봤던것처럼 줄일 수 있는만큼 줄인상태
